 aide profil avancé de vitesse

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6  Suivant
AuteurMessage
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: aide profil avancé de vitesse   Mer 9 Fév - 10:32

Bonjour,

J'ai essayé d'utiliser la fonction de profil avancé de vitesse. Pour ça j'ai pris mon 720065 équipé d'un décodeur Arnold 81200 avec CV2 à 0,CV3 à 0,CV4 à 0 CV5 réglé pour 90 km/h et la cv 6 à la moitié de CV5.

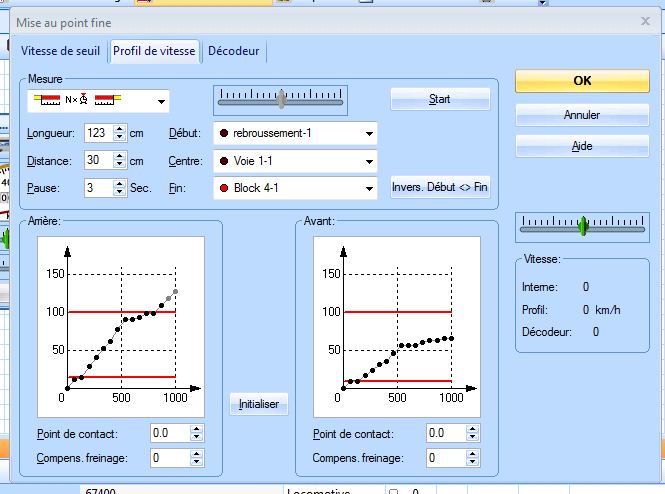

voici la copie d'écran de cette fameuse courbe:

[img][/img]

Je suis sur qu'elle n'est pas bonne!!! Pouvez vous m'aider à améliorer le réglage de ma machine ?

Avec mes remerciements

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
momo13



Nombre de messages : 1138
Age : 52
Localisation : Verquieres 13670
Emploi : Arboriculture
Loisirs : Du train, encore du train... et un peu de Car-system
Date d'inscription : 01/11/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 10:51

La première chose qui m'interpelle est la CV2 à 0. CV2 correspond à la tension de démarrage (cran 1). Elle est variable selon les décodeurs et les locos. Pour obtenir le bon réglage, il faut que ta machine avance lentement et sans à coup dés le cran 1. Valeur CV2 à 3 me semble un minimum.
Ensuite, apparement, tu n'as pas les mêmes valeurs avant et arrière. En marche arrière ta machine vas plus vite que 90 Km\h (le dernier point est au-dessus du trait rouge) et inversement pour la marche arrière (dernier point largement au-dessous du trait rouge), elle arrive à peine à 70 Km\h.
Première chose, revoir les réglages du décodeur et chronométrer ta loco a la vitesse maxi pour ajuster CV5.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 11:20

Merci pour ton aide! Je commencais à desesperer!!! Bon je viens de remettre la CV 2 à 3 et effectivement des le cran 1 elle pars. En suite pour la CV 5 si je la modifie ce sera pour la marche avant et arriere !! Faut il que je revois la vitesse de seuil de la marche avant et la marche arriere car il me semble qu"elles n'avaient pas les meme valeurs ?

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
momo13



Nombre de messages : 1138
Age : 52
Localisation : Verquieres 13670
Emploi : Arboriculture
Loisirs : Du train, encore du train... et un peu de Car-system
Date d'inscription : 01/11/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 11:32

Chez moi toutes les locos ont le même réglage avant et arrière. Je vois pas trop l'intérêt de différencier les deux, mais chacun fait comme il veut.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8722
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 11:55

Tu ferais bien de (re)lire le post suivant, du haut en bas de la page tu as plein de réponses.

http://traincontroller.forum-actif.net/t1061-profil-de-vitesse-et-le-cv6#13548
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 11:57

Je viens de refaire le profil de vitesse et voilà ce que cela donne :

[img][/img]


En gros c'est la meme chose!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8722
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 12:27

Tu as un gros problème de fonctionnement en marche AV.
Sûrement un blocage mécanique, il va falloir passer la machine en révision... Very Happy Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 13:32

Test avec 67400 piko

[img][/img]


Alors la je seche!!!!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Mcar



Nombre de messages : 1020
Age : 59
Localisation : Budapest (HU) / Longwy (54)
Loisirs : Modelisme ferroviaire et moto sur piste
Date d'inscription : 29/03/2010

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 14:29

je possède une 63000 et deux 66000 piko,
sur la 63000 et une 66000 équipées d'un decodeur Zimo mx630 pas j'ai eu aucun problème pour le profil de vitesse avec une courbe tout à fait correcte.
sur la deuxième 66000 ca était une galère sans non avec un résultat similaire aux vôtres, malgré l'essai avec un silver+ lenz et un zimo mx630.
j'ai supprimé la petite platine électronique pour un branchement direct sans amélioration.

j'ai envoyé un émail chez SAi et Piko deux fois sans jamais de réponse !
j'en ai conclu que je n'achèterais plus de loco Piko
Ça reste évidemment une expérience personnelle qui n'est surement pas à généraliser, mais mon choix est fait.


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Renaud



Nombre de messages : 954
Age : 62
Localisation : Grenoble
Emploi : Médecin
Date d'inscription : 31/01/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 14:30

Le fait que tu soies en version demo est il une explication possible ? (c'est une question aux spécialistes...).

Je suggèrerais volontiers d'essayer un autre décodeur dans la même machine ?

On ne parle pas souvent des CV 3 et 4 qu'il semble conseillé de régler à 1. Cela revient à affiner les accélération et freinage (l'inertie) uniquement sur RRTC ? Qu'est il conseillé de mettre alors des les curseurs d'accélération et freinage sur la page de réglage du profil de vitesse ?

A plus

Renaud
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.dropbox.com/sh/cv2jlie4h939e9o/AADZhOxnO_ciSa_55vqf5
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 14:37

Ma version de RRTC est complete 'silver) mais je ne sais pas comment modifier ma signature.
Je viens de faire d'autre essai et cela le fait sur mes machines. Elles vont plus vite dans un sens que dans l'autre!!!

Je m'inquiete!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien


Nombre de messages : 2563
Age : 63
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 14:47

Bonjour.

Les profils de vitesse AV et AR sont effectivement trop différents,
soit il y a une compensation de vitesse instaurée au niveau du décodeur, dans ce cas faire un reset.
soir comme l'a souligné Elie la machine a un problème mécanique ou moteur (vérifier si les fils ne touchent pas les cardans).

Pour info les 66000 Piko ne marche pas mal du tout avec des Silver et encore mieux avec des MX630, mais la qualité de la mécanique et des moteurs étant très inégale il est difficile de faire une généralité.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Christophe



Nombre de messages : 1821
Age : 58
Localisation : Nantes
Date d'inscription : 07/06/2009

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 14:56

Si le même défaut apparaît sur différents décodeurs, le PB ne se situe pas là. Et puis je sais pas vous, mais moi, je n'ai jamais vu que l'on pouvait limiter la vitesse d'un décodeur dans un sens ou dans l'autre...

Quand à la modif de la signature c'est dans profil... puis signature, après c'est du traitement de texte de base...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://traindejardin.free.fr
coquelicot94



Nombre de messages : 3131
Age : 64
Localisation : MAROEUIL 62
Emploi : Retraité
Loisirs : Devinez
Date d'inscription : 03/09/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 15:01

nicosl299 a écrit:
Ma version de RRTC est complete 'silver) mais je ne sais pas comment modifier ma signature.
bonjour pour modifier ta signature: profil puis à coté de la ligne informations, il y a une rubrique signature Very Happy
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coquelicot94



Nombre de messages : 3131
Age : 64
Localisation : MAROEUIL 62
Emploi : Retraité
Loisirs : Devinez
Date d'inscription : 03/09/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 15:04

oups, j'avais pas vu la remarque de Christophe Embarassed , tant pis, vaut mieux 2 fois que pas du tout!
Pour les PIKO c'est assez aléatoire, avec la gamme Expert, plus de souci, pour les autres un LENZ Silver fait en général l'affaire Very Happy
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coquelicot94



Nombre de messages : 3131
Age : 64
Localisation : MAROEUIL 62
Emploi : Retraité
Loisirs : Devinez
Date d'inscription : 03/09/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 15:12

Sur la copie d'écran, la distance doit correspondre à la longueur de la loco: 30cm me semble exagéré pour une 67000, c'est plutot 20cm
- Il faut renseigner les points de contact av et ar de la machine, ça doit être aux environs de 2.5
- A mon avis si la courbe ne monte pas il faut revoir le CV5. Au préalable tester la vitesse de la machine pour vérifier cela.
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 15:27

Atttend tu veux dire que le champs "distance" correspond à la longueur de la loco ????? affraid affraid

C'est marqué où ????
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
roque.sylvain



Nombre de messages : 266
Age : 30
Localisation : Région de Giverny et de Epinay sur Orge
Emploi : Ingénieur d'étude en biologie
Loisirs : Le train, le train...et les Lego
Date d'inscription : 03/01/2010

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 15:43

Ah là aussi moi ca m'intéresse !!!!
Je ne suis toujours pas en détection de consommation mais pour bientôt.....
Une petite question au passage, pour le profil de vitesse, est-il possible de le faire hors du réseau, sur un morceau de voie possédant donc 3 cantons tout en longueur?
et question longueur du canton du milieu (où sera fait la mesure), quelle longueur est le mieux sans que la machine ne plante en plein milieu à basse vitesse ??
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
coquelicot94



Nombre de messages : 3131
Age : 64
Localisation : MAROEUIL 62
Emploi : Retraité
Loisirs : Devinez
Date d'inscription : 03/09/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 15:55

- pour nicosl299 je ne sais plus où je l'ai lu mais c'est sûr, il faut mettre la longueur totale de la loco à l'onglet distance de la mise au point fine.
- Pour répondre à roque.sylvain, c'est même recommandé de se faire un morceau de voie spécifique, la portion centrale idéale c'est 100 cm.
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien


Nombre de messages : 2563
Age : 63
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 15:59

Re-bonjour.
Christophe a écrit:
Si le même défaut apparaît sur différents décodeurs, le PB ne se situe pas là. Et puis je sais pas vous, mais moi, je n'ai jamais vu que l'on pouvait limiter la vitesse d'un décodeur dans un sens ou dans l'autre...

Si si je t'assures que c'est possible, je ne dis pas avec tous les décodeurs, mais comme je programme avec l'Ecos, ce paramétrage fait partie des tableaux de réglages;
D'ailleurs voici les CV qui correspondent dans la notice d'un Lokpilot V3 :



C'est également possible sur les Zimo qui permettent alors d'avoir une marche arrière réduite par exemple.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien


Nombre de messages : 2563
Age : 63
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 16:15

coquelicot94 a écrit:
Sur la copie d'écran, la distance doit correspondre à la longueur de la loco: 30cm me semble exagéré pour une 67000, c'est plutot 20cm

Alors là je ne suis plus d'accord avec toi, pour la bonne raison qu'il faut que ces zones soient beaucoup plus longues que les locos, il faut tenir compte en effet que lors du profile avancé de vitesses, à la fin la machine va parcourir la zone de contrôle à sa vitesse maximum, il faut donc que les longueurs des zones d'extrémité soient assez longues pour que la loco s'arrête avec son inertie naturelle, si ces zones sont trop courtes, la mesure ne pourra s'effectuer dans les conditions voulues et RRTC arrêtera la profil avant la fin de la mesure, et il faudra alors tout recommencer.

Pour info voici mes longueurs :

De toute façon avoir une longueur trop importante ne nuit en rien si ce n'est que la distance parcourue est un peu plus importante.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 16:21

Bon, je n'arrive toujours pas à régler mes machines!!! Evil or Very Mad

Meme avec une 27300 equipé Lenz avec les parametres d'usine,j'ai toujours le meme probleme!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rico



Nombre de messages : 5094
Age : 51
Localisation : Région de Vitré (35)
Emploi : Formation technique en automatismes
Loisirs : Train HO et bricolage en tout genre
Date d'inscription : 11/05/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 16:27

Premièrement pour PIKO, je confirme que la 66000 avec un Silver est de la merde complète avec ou sans le filtrage d'origine. Je l'ai revendue 2 jours après l'avoir achetée! D'autre part, j'avais acheté d'occasion une vieille vapeur PIKO tout aussi merdique. J'ai fait une croix sur cette marque!

Deuxièmement, concernant les courbes curieuses, je me demande si par hasard, les 3 cantons ne seraient pas discontinus et que la vraie cote aller ne serait pas plus longue que la vraie cote retour!


Dernière édition par rico le Mer 9 Fév - 21:09, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 16:37

Effectivement j'ai fait les cantons entre les aiguillages (les zones d'aiguillages ne sont pas retrosignalés) suite aux conseils de Jean (voir : http://traincontroller.forum-actif.net/t905-zones-de-retro-et-cantons )

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rico



Nombre de messages : 5094
Age : 51
Localisation : Région de Vitré (35)
Emploi : Formation technique en automatismes
Loisirs : Train HO et bricolage en tout genre
Date d'inscription : 11/05/2008

MessageSujet: Re: aide profil avancé de vitesse   Mer 9 Fév - 16:49

Et bien, tu n'as plus qu'à réfléchir et mesurer pour voir si l'aller qui va de A vers C, mais qui mesure entre l'entrée de B et et l'entrée sur C est bien égale au sens retour, c'est à dire de l'entrée sur B jusqu'à l'entrée sur A.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: aide profil avancé de vitesse   Aujourd'hui à 10:11

Revenir en haut Aller en bas

aide profil avancé de vitesse
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 6Aller à la page : 1, 2, 3, 4, 5, 6  Suivant
 Sujets similaires
-
» Problème profil de vitesse avec X2200
» Profil de vitesse
» Profil de vitesse
» Profil de vitesse et le CV6
» Profil vitesse BR44 Märklin

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: RRTC :: La gestion des Trains-
Sauter vers:
