Bernard

Bernard

Nombre de messages : 2372
Age : 68
Localisation : Sailly lez Lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyVen 16 Nov 2012 - 7:41

Pour le contreplaqué il faut de toute façon acheter du CP de bonne qualité, surtout pour une rampe hélicoïdale.... Le CP chinois qui se décolle tout seul non merci en plus à terme il est seulement bon pour faire des hélices d'avion......

C'est vrai qu'a Lille Modélisme nous rentrons le CP par 20 plaques en générale, et faisons de la revente aux membres. Ça aide à avoir des prix. En plus nous avons un atelier de menuiserie avec même une combi, scie radial défonceuse, scie circulaire avec rail etc etc etc.....
Revenir en haut Aller en bas
Renaud

Renaud

Nombre de messages : 1119
Age : 65
Localisation : Grenoble
Emploi : Médecin
Date d'inscription : 31/01/2008

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyVen 16 Nov 2012 - 7:55

Eh bien moi je ne connaissais pas ce système, même si j'ai, comme tout le monde monté des éléments de cuisine ou des tiroirs équipés ainsi.
mais on peut aussi très simplement réunir les bords des éléments de l'hélice par un segment de CTP collé par dessous, en 5 ou 10 mm, ce qui permet d'éviter justement l'effet de torsion qui est imprimé par le vrillage de l'hélice.... Et ça, c'est pas cher du tout. Seul "hic", ce supplément d'épaisseur aux joints de segments prend de la place et réduit la hauteur utile.
Revenir en haut Aller en bas
https://www.dropbox.com/sh/cv2jlie4h939e9o/AADZhOxnO_ciSa_55vqf5
JDL

JDL

Nombre de messages : 448
Localisation : indre et loire ( 37 )
Emploi : retraité
Loisirs : modelisme ferroviaire - bricolage
Date d'inscription : 26/06/2011

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Hélice en construction   Rampes hélicoïdales - Page 6 EmptyVen 21 Déc 2012 - 23:24

Bjr à tous

Enfin voici ma rampe hélicoidale qui s'avance !
en se servant des données contenues dans les post çi-dessus

rampe constituée avec de la lame de parquet flottant de 7mm (épr.) revetue d'une fine couche phonique
largeur 192mm ce qui permet le passage d'une double voie avec de la marge
ces lames sont fixées (par rivets pops) sur des brides en plat alu de 50x2mm
cet ensemble permet de ne pas dépasser 9-10mm d'épaisseur totale
et avec un réglage de 100mm en hauteur entre les lames cela permet meme de rajouter sous la voie
un dépron de 3mm pour le phonique.
données complémentaires > voie extérieure montante R= 605mm
voie intérieure descendante R= 545mm
il me reste plus qu'a continuer sur 5 tours au total pour desservir 3 niveaux

voici quelques photos ...............
Rampes hélicoïdales - Page 6 Dsc01210

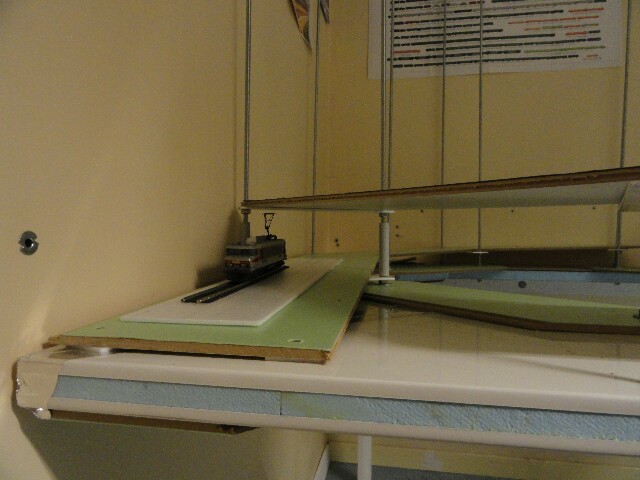

Rampes hélicoïdales - Page 6 Dsc01211
avec passage prévu pour loco avec pantos levés
Rampes hélicoïdales - Page 6 Dsc01212
Revenir en haut Aller en bas
bijave66

bijave66

Nombre de messages : 2119
Age : 70
Localisation : 66 Laroque des Albères
Emploi : retraité
Loisirs : modélisme ferroviaire
Date d'inscription : 31/01/2011

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyVen 21 Déc 2012 - 23:29

Ah oui, elle va pouvoir les lever plus haut les pantos, sur la dernière photo ( Je plaisante)
Bravo, joli travail.
Revenir en haut Aller en bas
Capitole
Un mini-canton sinon rien
Capitole

Nombre de messages : 3053
Age : 66
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptySam 22 Déc 2012 - 10:19

Bonjour.
Voila un nouvel adepte de la solution des trapèzes, qui de plus maitrise bien le sujet cheers très beau travail.

N'as tu pas peur que la pente soit un peut forte ? tu frises les 3,5% si je ne me trompe.
Revenir en haut Aller en bas
JDL

JDL

Nombre de messages : 448
Localisation : indre et loire ( 37 )
Emploi : retraité
Loisirs : modelisme ferroviaire - bricolage
Date d'inscription : 26/06/2011

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptySam 22 Déc 2012 - 14:19

Bjr
Patrick

non la pente d'après mes calculs serait de 2.9 % sur la voie int. descendante
et de 2.5 % sur la voie exterieure montante.
je vais malgrès tout faire un petit essai de grimpette des que je suis plus avancé
j'ai suivi les données de Marc dans les post precedents

Bonnes fêtes et bon train
Cordialement

J.Dominique
Revenir en haut Aller en bas
BB 8151

BB 8151

Nombre de messages : 176
Age : 66
Localisation : 31 Montrabé
Emploi : Retraité
Loisirs : Vélo (beaucoup), ski (un peu), modélisme (pas assez) !
Date d'inscription : 21/04/2009

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptySam 22 Déc 2012 - 22:52

Bonjour,

Je confirme 2.9% pour rayon de 545 mm et 2.6% pour rayon de 605mm.
Cordialement.
Revenir en haut Aller en bas
DiCoS69

DiCoS69

Nombre de messages : 12428
Age : 72
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptySam 22 Déc 2012 - 23:25

Quand on est un peu juste et que chaque mm compte, il faut savoir que la norme NEM pour la hauteur mini de la caténaire au dessus du rail est de 65 mm en HO, et qu'un gabarit de libre passage de 85 mm au-dessus du rail est théoriquement suffisant (le MOROP donne même 60 mini et 75 maxi).
Malheureusement, les pantos montés sur les locos ont des hauteurs de levée totalement fantaisistes, il est par contre possible de bloquer la hauteur de levée à un niveau convenable ou de fixer un rail échelle N (ou Z) sous la rampe supérieure pour éviter un accrochage de la palette de panto.
Cela permet, dans les cas limites, d'abaisser le % de la rampe.
Par contre, pantos baissés, le gabarit tombe à 57 mm...!?


Dernière édition par DiCoS69 le Dim 23 Déc 2012 - 0:12, édité 1 fois
Revenir en haut Aller en bas
JDL

JDL

Nombre de messages : 448
Localisation : indre et loire ( 37 )
Emploi : retraité
Loisirs : modelisme ferroviaire - bricolage
Date d'inscription : 26/06/2011

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptySam 22 Déc 2012 - 23:57

[Malheureusement, les pantos montés sur les locos ont des hauteurs de levée totalement fantaisistes, il est par contre possible de bloquer la hauteur de levée à un niveau convenable ou de fixer un rail échelle N (ou Z) sous la rampe supérieure pour éviter un accrochage de la palette de panto.
Cela permet, dans les cas limites, d'abaisser le % de la rampe.]

Exact Elie la hauteur despantos sont fantaisistes
je dois avoir env. 89mm de passage réel et ça passe avec la loco la plus défavorable.

A+
J.Dominique
Revenir en haut Aller en bas
Bernard

Bernard

Nombre de messages : 2372
Age : 68
Localisation : Sailly lez Lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyDim 23 Déc 2012 - 7:43

Le problème c'est que pour avoir 89mm libre entre rail et dessous de rampe supérieure il faut monter 109mmm par tour à 2% cela donne un cercle de 1.73m de diamètre ou pour un cercle de 1.20m de diamètre une pente à 2.9% ce qui est beaucoup.....
Revenir en haut Aller en bas
Capitole
Un mini-canton sinon rien
Capitole

Nombre de messages : 3053
Age : 66
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyDim 23 Déc 2012 - 10:08

Bonjour.

J'ai bien peur que la pente soit quand même trop forte, et il faudra limiter la longueur des convois. Je reste sceptique sur vos 2.9%.

Par ailleurs, tu sais peut être que je suis un maniaque du bruit, le Dépron est totalement nul comme isolant phonique, il est préférable de se tourner vers du Track-Bed de Woodland et faire des collages restant souples avec du mastic acrylique ou de la Foam Tack Woddland.
Revenir en haut Aller en bas
Joel

Joel

Nombre de messages : 1352
Age : 76
Localisation : Rennes
Emploi : Retraité T.D.F.
Loisirs : Chorale Bridge Modélisme ferroviaire voile
Date d'inscription : 03/12/2011

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyDim 23 Déc 2012 - 14:13

Tien, autre sujet de discussion !! Je viens de mettre mes voies sur une sous couche verte pour parquet flottant, avec un minimum de point de colle (je n'entends pas le démarrage des trains !). Mais maintenant si je mets le ballast ??
Revenir en haut Aller en bas
Geo69



Nombre de messages : 4643
Age : 71
Localisation : Ouest Lyonnais
Emploi : Retraité
Loisirs : VAE / Moto et ... Trains
Date d'inscription : 21/01/2012

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyDim 23 Déc 2012 - 16:35

Bonjour,

Tu as utilisé quoi comme colle pour la semelle ? Si tu utilises une colle qui reste souple au séchage (Anita, Woodland, etc ...) pour le ballast, le résultat devrait être bon. Un peu moins peut-être si tu mets du ballast en pierre concassée ... Tu peux dans ce cas faire une première couche de ballast en lège et terminer avec de la pierre concassée ...

A+
Georges
Revenir en haut Aller en bas
Joel

Joel

Nombre de messages : 1352
Age : 76
Localisation : Rennes
Emploi : Retraité T.D.F.
Loisirs : Chorale Bridge Modélisme ferroviaire voile
Date d'inscription : 03/12/2011

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyDim 23 Déc 2012 - 21:43

J'ai mis des points de colle à bois, et quelques points pour maintenir la voie, pour ne pas rigidifier le tout. Effectivement il me reste le ballast (que j'ai acheté à Pontoise, plutôt pierre)
Comme par erreur j'ai collé 15 cm de traverses, l'isolation phonique n'est pas efficace, je pensais bien diluer la colle à bois
Merci Georges pour tes conseils
Revenir en haut Aller en bas
Capitole
Un mini-canton sinon rien
Capitole

Nombre de messages : 3053
Age : 66
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyLun 24 Déc 2012 - 9:36

Bonjour.

Comme expliqué par Georges, soit colle Anita Décor, soir Foam tack de Woodland, la première existe en version diluée ou non, la seconde se dilue à l'eau.

As-tu fixé la surface de tes dalles vertes avec une lasure ou une peinture ?
Je pose au bord de ma voie une bande de scotch transparent afin que le collage du ballast ne pénètre pas en profondeur dans le support (quel qu'il soit) il me semble avoir vu cela sur les photos du réseau de Georges.
Revenir en haut Aller en bas
Joel

Joel

Nombre de messages : 1352
Age : 76
Localisation : Rennes
Emploi : Retraité T.D.F.
Loisirs : Chorale Bridge Modélisme ferroviaire voile
Date d'inscription : 03/12/2011

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyLun 24 Déc 2012 - 10:34

Très bonne idée le scotch pour éviter que par capillarité la colle ne se mette entre le bois et ma dalle. Ma dalle est collée par un mince fil de colle au milieu. Le bois sous la voie est brut, soit panneau bois aglo (pas de résonance sonore), ou contreplaqué (là résonance sonore).

Je ne retrouve pas les explications de Georges,
Bon Noël
Revenir en haut Aller en bas
Geo69



Nombre de messages : 4643
Age : 71
Localisation : Ouest Lyonnais
Emploi : Retraité
Loisirs : VAE / Moto et ... Trains
Date d'inscription : 21/01/2012

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyLun 24 Déc 2012 - 11:43

Capitole a écrit:
... Je pose au bord de ma voie une bande de scotch transparent afin que le collage du ballast ne pénètre pas en profondeur dans le support (quel qu'il soit) il me semble avoir vu cela sur les photos du réseau de Georges.

Richard-Joel a écrit:
Très bonne idée le scotch pour éviter que par capillarité la colle ne se mette entre le bois et ma dalle. Ma dalle est collée par un mince fil de colle au milieu. Le bois sous la voie est brut, soit panneau bois aglo (pas de résonance sonore), ou contreplaqué (là résonance sonore).

Je ne retrouve pas les explications de Georges,
Bon Noël
Bonjour,

Rendons à César ... ce qui est à Patrick !... Very Happy L'idée du scotch (sans modération cuilà drunken ), je l'ai "piqué"
.. Wink . Sur mon réseau on peut effectivement voir la bande de scotch ici (en bas de page) ...

A+
Georges
Revenir en haut Aller en bas
rico

rico

Nombre de messages : 5873
Age : 54
Localisation : Région de Vitré (35)
Emploi : Formation technique en automatismes
Loisirs : Train HO et bricolage en tout genre
Date d'inscription : 11/05/2008

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyLun 24 Déc 2012 - 12:44

Capitole préfère le Bourbon de toute façon...
Revenir en haut Aller en bas
Larist



Nombre de messages : 895
Age : 71
Localisation : 72
Emploi : retraité
Loisirs : Voyages bricolage modélisme
Date d'inscription : 07/09/2011

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyLun 24 Déc 2012 - 13:46

J'utilise moi aussi une sous couche pour parquet flottant et maintenent je la recouvre complètement d'adhésif transparent que l'on trouve en rouleau dans les grandes surfaces de bricolage et les magasins de déco (du vénilya en rouleau de 45cm de large) Il faut rajouter un peu de colle contact pour ça tienne bien.

A+

Alain
Revenir en haut Aller en bas
Capitole
Un mini-canton sinon rien
Capitole

Nombre de messages : 3053
Age : 66
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyMar 25 Déc 2012 - 10:50

rico a écrit:
Capitole préfère le Bourbon de toute façon...
C'est vrai, tu as bonne mémoire drunken
Revenir en haut Aller en bas
AlainUSA

AlainUSA

Nombre de messages : 168
Age : 53
Localisation : Seattle, WA, USA (Paris - 9h)
Emploi : Programme Manager (Software design & Project Management)
Loisirs : Photos, Cyclisme, Chemins de Fer et trains miniatures
Date d'inscription : 02/12/2012

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyMar 5 Mar 2013 - 16:34

Bonjour,

Dans la continuation des travaux de mon reseau, j'attaque tout doucement la rampe helicoidale. Je viens de faire le post dans le fil sur la construction de mon reseau. Vos commentaires et vos idees sont les bienvenus.

http://traincontroller.forum-actif.net/t1942p90-mon-reseau-de-test-et-en-projet-travaux#34285


Dernière édition par AlainUSA le Mer 6 Mar 2013 - 5:09, édité 1 fois
Revenir en haut Aller en bas
Bvaldo



Nombre de messages : 592
Age : 81
Localisation : Morbihan
Emploi : Retraité
Loisirs : Photo-numérique, Vieux papiers,
Date d'inscription : 25/06/2007

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyMar 5 Mar 2013 - 17:07

Wouaouh !!!
Revenir en haut Aller en bas
Bvaldo



Nombre de messages : 592
Age : 81
Localisation : Morbihan
Emploi : Retraité
Loisirs : Photo-numérique, Vieux papiers,
Date d'inscription : 25/06/2007

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyMar 5 Mar 2013 - 17:11

Ah, j'ai oublié une question : quand est-ce que tu dors et/ou travailles ????? lol!
Revenir en haut Aller en bas
AlainUSA

AlainUSA

Nombre de messages : 168
Age : 53
Localisation : Seattle, WA, USA (Paris - 9h)
Emploi : Programme Manager (Software design & Project Management)
Loisirs : Photos, Cyclisme, Chemins de Fer et trains miniatures
Date d'inscription : 02/12/2012

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyMer 6 Mar 2013 - 5:08

Bvaldo a écrit:
Ah, j'ai oublié une question : quand est-ce que tu dors et/ou travailles ????? lol!

Merci ... Je dors quand vous travaillez, et je travaille quand vous dormez ... Smile lol! Les 9h de decalages aident a cet effet ! Smile

A+
Revenir en haut Aller en bas
AlainUSA

AlainUSA

Nombre de messages : 168
Age : 53
Localisation : Seattle, WA, USA (Paris - 9h)
Emploi : Programme Manager (Software design & Project Management)
Loisirs : Photos, Cyclisme, Chemins de Fer et trains miniatures
Date d'inscription : 02/12/2012

Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 EmptyLun 25 Mar 2013 - 15:49

Bonjour,

Petite mise a jour sur l'avancement de l'helicoidale dans la construction du reseau.

http://traincontroller.forum-actif.net/t1942p120-mon-reseau-de-test-et-en-projet-travaux#35151

Revenir en haut Aller en bas
Contenu sponsorisé




Rampes hélicoïdales - Page 6 Empty
MessageSujet: Re: Rampes hélicoïdales   Rampes hélicoïdales - Page 6 Empty

Revenir en haut Aller en bas

Rampes hélicoïdales
Revenir en haut
Page 6 sur 10Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: Les Membres :: Les réseaux-
Sauter vers:
