MessageSujet: Plaque tournante et v 58E1   Dim 23 Déc - 14:00

Un apport très important relatif aux plaques tournantes vient d'être intégré dans la 58E1. Il semble appparaître que grace à l'adjonction de la Fleischmann Turn-control les bidouillages pour adapter une plaque tournante avec TC deviennent caducs.
Bien que les traducs de la nouvelle aide qui suivent ne concernent que la plaque Fleischmann, la Turncontrol accepte les plaques Marklin.

Voici deux traducs de la nouvelle aide de TC :

Comment câbler une plaque tournante Fleischmann

La plaque tournante Fleischmann peut être exploitée en utilisant deux sorties adjacentes d'un décodeur d'accessoiress . De cette façon, la plaque tournante répond à deux adresses d'accessoires consécutives.

L'adresse la plus bassse sera attribuée à "X" dans l'onglet Connexion de la boîte de dialogue des Propriétés de la plaque tournante. TrainController ™ utilise automatiquement l'adresse suivante supérieur X+1 "pour contrôler le moteur de la plaque tournante.

Dans la première sortie, associée à l'adresse la plus basse "X", qui contrôle la direction de la plaque tournante les deux connexions (rouge et verte) sont utilisées elles servent à à verrouiler dans un sens ou dans l'autre le relais câblé selon le schéma ci-dessous. De cette façon, la polarité de l'alimentation CC fournis au fil rouge et jaune de la plaque tournante peut être inversée en fonction de la direction souhaitée à donner à la plaque tournante.

Le deuxième contact de la prochaine sortie suivante, associé à l'adresse X +1, active ou non le moteur de la plaque tournante. Cela peut s'effectuer avec une seule connexion (rouge dans le schéma),elle permet le verrouillage du relais qui ferme le contact entre le jaune et le gris de fil de la plaque tournante permettant la mise en route du moteur.

Le schéma de câblage est affichée ci-dessous:


Comment utiliser le Turn-control Fleischmann -
Une plaque tournante utilisée avec le Turn-control de Fleichsmann peut maintenant être actionnée avec TrainController ™.

Toutes les voies actives et passives doivent être programmées dans le Turn-control et seront numérotées encommençant par la valeur par défaut (zéro). Entrer l'adresse DCC de la première voie de sortie (voir le tableau dans le manuel d'instruction de la Turn - Control) dans l'onglet Connexion de la boîte de dialogue des Propriétés de la plaque tournante. Si, par exemple, votre plaque tournante a 10 sorties actives et passives et que vous voulez utiliser 20 pour numéroter la première sortie sur la Turn - Control, alors les autres voies de sortie doivent être numérotées de 21 à 29,c'est donc l'adresse 220 qui sera utilisée comme adresse dans l'onglet Connexion.

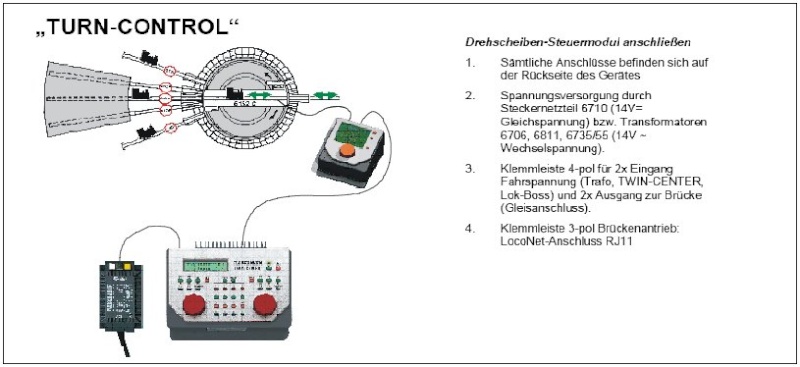

Voici le schéma de branchement de la Turn-control avec une twincenter (IB)


Papy Guy sunny

_________________
Papy Guy
Réseau en refonte complète
TC dernière version
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.orange.fr/guy.beaujon/manuel.htm
Lansing



Nombre de messages : 79
Date d'inscription : 28/09/2008

MessageSujet: Re: Plaque tournante et v 58E1   Lun 29 Sep - 20:58

Bonjour,
D'abord merci à Guy pour ces informations.
Je vais piloter mon réseau (mon premier) avec une Twin Center, j'ai fait l'acquisition d'un Turn-control sachant, grâce à vous, que TC le gérait.
Ma plaque tournante va distribuer deux types de voie, une rotonde couverte de 9 voies de garage et 3 autres voies avec possibilités de manœuvres.
La question que je me pose est la suivante.
Dans le cas de la rotonde, est-ce que je peux faire l'impasse sur la détection d'occupation sur ces 9 voies ?
En d'autre terme, est-ce que TC va pouvoir gérer seul ces voies via le turn-control ?
Merci. Cordialement.

Patrick
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01

avatar

Nombre de messages : 5259
Age : 70
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Plaque tournante et v 58E1   Mar 30 Sep - 7:15

Bonjour,

En bon logiciel qu'il est TC ne saura jamais rien faire tout seul Very Happy Very Happy

Cela dit, tout dépend de ce que tu veux faire avec tes voies de rotonde.

Si tu fais l'impasse de la rétrosignalisation, TC ne détectera pas leur occupation et tes locomotives ne seront plus dans le circuit de suivi des trains, tu vas les gérer manuellement avec la centrale.

Une loco entrante sera détectée jusque sur le pont tournant, puis tu la prendras en main avec la centrale et l'amèneras sur sa voie de rotonde.

Une loco sortante ne sera pas reconnue toute seule, sauf si tu utilises un système de détection de trains (en N je ne pense pas que cela existe, Railcom peut être?). Ainsi, tu la sortiras de sa voie de rotonde et tu l'amèneras à la main jusque sur le pont tournant. Là tu l'assigneras sur le pont tournant et à partir de ce moment là, elle pourra être prise en charge par le dispatcher de TC

Si tu veux automatiser tes manoeuvres d'entrée et sortie de la rotonde, tu ne peux pas faire l'impase sur la rétrosignalisation.

De toutes façons, tu dois avoir des coupures de voie pour tes voies de rotonde, à cause de la boucle de retournement sur le pont. Tes voies étant isolées, tu peux essayer les manoeuvres sans rétrosignalisation et si ça ne te plait pas, tu pourras ajouter la rétrosignalisation sans modification lourde du réseau.

Bon train à toi,

Jean
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean En ligne
Lansing



Nombre de messages : 79
Date d'inscription : 28/09/2008

MessageSujet: Re: Plaque tournante et v 58E1   Mar 30 Sep - 9:01

merci pour toutes ces informations Jean, ça répond parfaitement à mes interrogations.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lansing



Nombre de messages : 79
Date d'inscription : 28/09/2008

MessageSujet: Re: Plaque tournante et v 58E1   Ven 27 Fév - 17:27

Bonjour,
Je reviens vers vous parce j'ai un petit soucis avec le Turn-control, lorsque je le branche sur la centrale en Loconet avec un cordon répondant à la norme, tout le réseau loconet est en carafe. N'y aurait-il pas une histoire de câble spécial pour ce périphérique ?
Je vois sur le schéma posté plus haut par Guy qu'ils parlent d'une connection Loconet RJ11 alors que normalement c'est du RJ12.
C'est pas dramatique, le Turn-control fonctionne aussi en DCC par le courant traction, mais j'aimerais bien continuer à tout séparer.
Merci.

Patrick
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Yann

avatar

Nombre de messages : 1652
Age : 35
Localisation : Suisse - Entre Lausanne et Vevey
Date d'inscription : 25/06/2007

MessageSujet: Re: Plaque tournante et v 58E1   Sam 28 Fév - 8:41

Lansing a écrit:
Je vois sur le schéma posté plus haut par Guy qu'ils parlent d'une connection Loconet RJ11 alors que normalement c'est du RJ12.
Wikipédia a écrit:
Le RJ12 est physiquement le même connecteur que le RJ11. Sur le RJ12, les 6 conducteurs sont utilisés, alors que seulement 4 le sont sur le RJ11..
Pour le LocoNet c'est donc bien du RJ12 si le TurnControl prétend bien être conforme au LocoNet.

_________________
A+ Yann
Mes tuto vidéo sur TrainController => http://www.youtube.com/TheDigitrain <=
Mon blog => http://blogyann.blogspot.ch <=
TC 8 Gold-Silver/+SmartHand Mobile/+Net/H0 3 rails/2rails/Tams MasterControl/rétro. bus Selectrix SLX 852/Compaq 2 GHz, MacPro 2.66 GHz Quad-Core Intel Xeon/VMWare Fusion/Windows 7/XP Pro SP3/iPhone 6 iOS 9.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.digi-train.ch/
Lansing



Nombre de messages : 79
Date d'inscription : 28/09/2008

MessageSujet: Re: Plaque tournante et v 58E1   Sam 28 Fév - 9:31

Merci Yann.
Il y a bien 6 contacts sur la RJ12 du Turn-Control.
J'ai fabriqué tous mes câbles pour relier mes modules Loconet, une quinzaine. A cette occasion je me suis aperçu que sur les 6 contacts il n'y a en a en fait que trois répété deux fois et disposés en mirroir. En clair on peut sertir la RJ12 à l'envers ça marche quand même.
Avec le Turn-control je ne pige pas ce qui se passe, le fait de le brancher met le réseau entier en défaut. Je vais sonner la prise au multimètre par comparaison pour voir ce qui ne va pas.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lansing



Nombre de messages : 79
Date d'inscription : 28/09/2008

MessageSujet: Re: Plaque tournante et v 58E1   Dim 12 Avr - 8:17

Bonjour,
Je termine la pose de la voie pour la rotonde. Reste une petite question qui me chagrine un peu.
Comme me l'avait conseillé Jean j'ai isolé toutes les voies d'accès au pont tournant Fleischmann.
RRTC gère, via une Twin Center et un Turn-Control.
Je me demande comment câbler la polarité des voies, y-a-t-il une règle à
respecter ou bien je câble tous les accès de manière identique en
laissant le Turn-Control se débrouiller seul avec l'inversion de
polarité ?
Merci.

Patrick
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lansing



Nombre de messages : 79
Date d'inscription : 28/09/2008

MessageSujet: Re: Plaque tournante et v 58E1   Lun 13 Avr - 13:06

Personne pour m'aiguiller ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01

avatar

Nombre de messages : 5259
Age : 70
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Plaque tournante et v 58E1   Lun 13 Avr - 13:35

Ben tout dépend de ton système de plaque tournante;

Il faut que la voie du pont tournant soit équipée d'un module de boucle de retournement.

Si cela existe d'origine sur le Turn Control, il n'y a rien d'autre à faire

Si cele n'existe pas d'origine, il faut alors le faire.

Pour les autres voies en dehors de la plaque, il n'y a rien de spécial à faire, simplement à les alimenter et les détecter si tu veux faire des entrées/sorties automatiques.

Jea ... aiguilleur Smile Smile

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver) Intellibox I et S88, DCC,  PCs sous Vista(32 bits) et W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean En ligne
Lansing



Nombre de messages : 79
Date d'inscription : 28/09/2008

MessageSujet: Re: Plaque tournante et v 58E1   Lun 13 Avr - 13:59

Merci beaucoup l'aiguilleur. Wink

Patrick
