MessageSujet: Le train de Jipé   Le train de Jipé EmptyVen 28 Sep - 12:22

Je vais vous présenter mon réseau en construction. J'ai commencé en mars de cette année 2012. Je ne vais pas vous faire un copié collé de photos, dessins, croquis , schémas, mais vous mettre deux liens.
Un sur le forum FTM où je passe pas mal de temps et où il y a, comme ici, aussi une super ambiance, et un autre sur mon site où je présente ma passion...

FTM , et ma passion...

Je peux tout de même mettre quelques images :

le schéma de principe :

Le train de Jipé Scree126

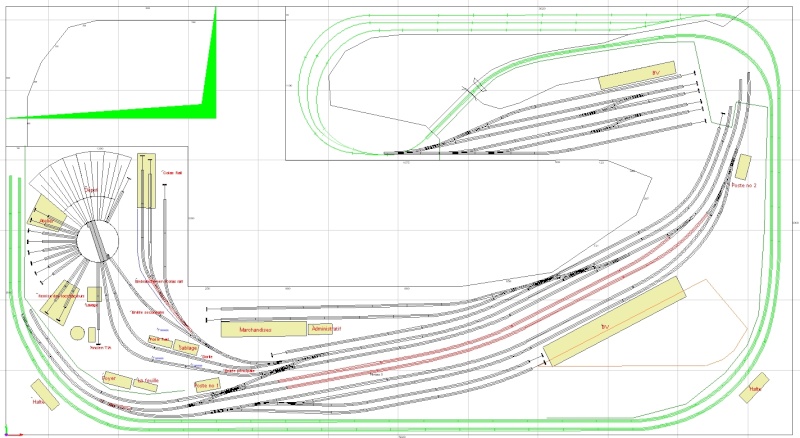

Et le plan du réseau les voies visibles :

Le train de Jipé Scree127

détail du dépôt :

Le train de Jipé Scree128

et la gare souterraine déjà modélisé dans RRTC :

Le train de Jipé Scree129

J'en suis à l’électrification de la GS, je soude les fils ...

J'avance très lentement, ayant d'autres activités par ailleurs, et aussi un job, une famille, bref le temps que je passe au train n'est à mon goût pas assez conséquent. Mais j'ai pu voir qu'en laissant du temps au temps on affine et on murit doucement les idées et le projet. Donc j'aime bien mon allure.



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://le-train-de-jp.webnode.fr/
dudule

dudule

Nombre de messages : 1375
Age : 67
Localisation : fourques
Emploi : Papé à temps plein. au 01 01 14
Loisirs : modélisme air et fer et autres conceptions inutiles stockeur de stylo publicitaire (+ de 3000 dans les caisses)
Date d'inscription : 05/04/2008

Le train de Jipé Empty
MessageSujet: Re: Le train de Jipé   Le train de Jipé EmptyVen 28 Sep - 16:38

salut J PAUL
beau projet en vue, peut tu donner les dimensions qui correspondent à un carreau sur ton plan que l'on ai une idée de l’ampleur du chantier
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Geo69



Nombre de messages : 4408
Age : 70
Localisation : Ouest Lyonnais
Emploi : Retraité
Loisirs : VAE / Moto et ... Trains
Date d'inscription : 21/01/2012

Le train de Jipé Empty
MessageSujet: Re: Le train de Jipé   Le train de Jipé EmptyVen 28 Sep - 18:00

Bonsoir Jean-Paul,

J'ai visité ton site ... super boulot !... bravo ... cheers
La conception de ton réseau est aboutie et le début de la construction très soignée ... il ne manquera effectivement plus que TC pour l'exploitation ... Very Happy
MP suit ...

A+
Georges

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Mcar

Mcar

Nombre de messages : 1123
Age : 62
Localisation : Haucourt Moulaine (54)
Emploi : en vacances éternelles
Loisirs : Modélisme ferroviaire/Usinage métaux
Date d'inscription : 29/03/2010

Le train de Jipé Empty
MessageSujet: Re: Le train de Jipé   Le train de Jipé EmptyVen 28 Sep - 18:45

Bravo Jean Paul pour ce projet,
il bien pensé,
l'exploitation avec Tc sera un vrai plaisir pour toi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jpaul_73

jpaul_73

Nombre de messages : 30
Age : 58
Localisation : Chambéry
Emploi : Bureau d'études Genie Civil
Loisirs : Photo Bricolage, activités Associatives
Date d'inscription : 09/08/2012

Le train de Jipé Empty
MessageSujet: Re: Le train de Jipé   Le train de Jipé EmptySam 29 Sep - 13:01

dudule a écrit:
salut J PAUL
beau projet en vue, peut tu donner les dimensions qui correspondent à un carreau sur ton plan que l'on ai une idée de l’ampleur du chantier

Merci bien ...

La pièce mesure 5.80m x 3.00m et u carreau = 50 cm.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://le-train-de-jp.webnode.fr/
DiCoS69

DiCoS69

Nombre de messages : 11856
Age : 71
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

Le train de Jipé Empty
MessageSujet: Re: Le train de Jipé   Le train de Jipé EmptySam 29 Sep - 20:42

Voila une bonne planification...
Petite suggestion toutefois :
Il me semble que tu as la place en sous sol pour augmenter ta capacité de stockage, on n'en a jamais assez...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jpaul_73

jpaul_73

Nombre de messages : 30
Age : 58
Localisation : Chambéry
Emploi : Bureau d'études Genie Civil
Loisirs : Photo Bricolage, activités Associatives
Date d'inscription : 09/08/2012

Le train de Jipé Empty
MessageSujet: Re: Le train de Jipé   Le train de Jipé EmptyDim 30 Sep - 6:39

DiCoS69 a écrit:
Voila une bonne planification...
Petite suggestion toutefois :
Il me semble que tu as la place en sous sol pour augmenter ta capacité de stockage, on n'en a jamais assez...

Merci oui je pense comme toi. C'est vrai qu'on en a jamais assez ....

Que proposerais tu ? je suis preneur tant que je n'ai pas encore attaqué le niveau 0....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://le-train-de-jp.webnode.fr/
Capitole
Un mini-canton sinon rien
Capitole

Nombre de messages : 3004
Age : 66
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

Le train de Jipé Empty
MessageSujet: Re: Le train de Jipé   Le train de Jipé EmptyDim 30 Sep - 7:54

Bonjour.

Deux points me posent des questions:
- le TCO de la gare souterraine n'est pas raccordé au réseau et parait tourner en circuit fermé
- chaque carré de ton plan semble mesurer 50cm, si c'est le cas, certaines courbes doivent descendre bien en dessous de 50 cm de rayon, c'est très (trop) serré.

Quand à la remarque d'Elie sur les garages cachés, il est vrai que nous n'en avons jamais assez.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69

DiCoS69

Nombre de messages : 11856
Age : 71
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

Le train de Jipé Empty
MessageSujet: Re: Le train de Jipé   Le train de Jipé EmptyDim 30 Sep - 18:31

jpaul_73 a écrit:

Merci oui je pense comme toi. C'est vrai qu'on en a jamais assez ....

Que proposerais tu ? je suis preneur tant que je n'ai pas encore attaqué le niveau 0....
Et bien, personnellement, j'aurais déjà pris des aiguilles moins longues avec plus d'angle pour la gare cachée, ce qui permet d'allonger les voies, et j'en mettrais encore 2 ou 3 (voir plus si c'est possible) sur l'avant, quitte à finir en courbe dans la petite branche du U avec les aiguilles d'entrée.
La première aiguille à l'entrée pourrait être une enroulée à droite.
L'accès qui gène, je le mettrais dans l'angle inférieur droit.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jpaul_73

jpaul_73

Nombre de messages : 30
Age : 58
Localisation : Chambéry
Emploi : Bureau d'études Genie Civil
Loisirs : Photo Bricolage, activités Associatives
Date d'inscription : 09/08/2012

Le train de Jipé Empty
MessageSujet: Re: Le train de Jipé   Le train de Jipé EmptyLun 1 Oct - 10:13

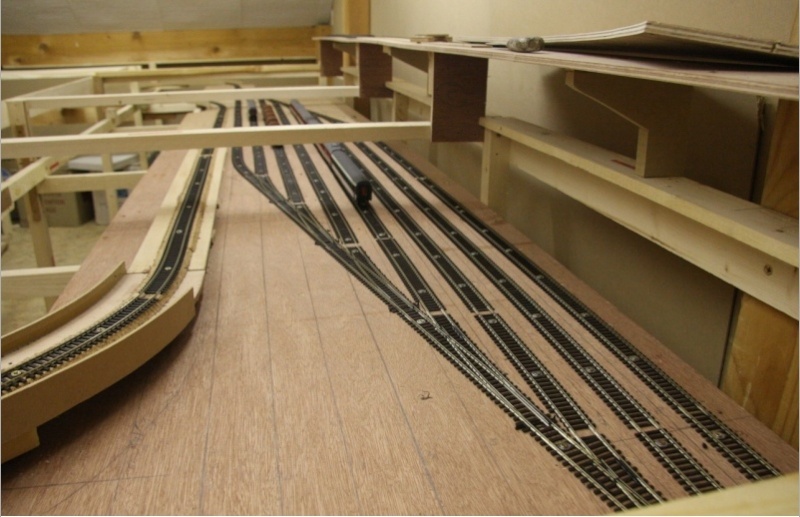

Sauf que tous cela est déjà construit ....

Le train de Jipé Scree136

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://le-train-de-jp.webnode.fr/
DiCoS69

DiCoS69

Nombre de messages : 11856
Age : 71
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

Le train de Jipé Empty
MessageSujet: Re: Le train de Jipé   Le train de Jipé EmptyLun 1 Oct - 12:17

Ah ! ben, désolé...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jpaul_73

jpaul_73

Nombre de messages : 30
Age : 58
Localisation : Chambéry
Emploi : Bureau d'études Genie Civil
Loisirs : Photo Bricolage, activités Associatives
Date d'inscription : 09/08/2012

Le train de Jipé Empty
MessageSujet: Re: Le train de Jipé   Le train de Jipé EmptyLun 1 Oct - 15:10

DiCoS69 a écrit:
Ah ! ben, désolé...

C'est pas grave ... Et pour répondre à ta suggestion, j'ai fais plusieurs modélisations dans raily 4 avec des aiguilles d'angles différents et si on augmente l'angle on écarte une peu les voies et on ne gagne pas la longueur d'une voiture Je ne veux surtout pas être embété dans cette partie souterraine et j'ai préféré assurer. Le mieux n'est pas l'ennemi du mal.
Ensuite sur le TCO, c'est un essai, et en réalité ça ne sera pas comme ça évidemment, la boucle n'existe pas dans la réalité.
Après pour les rayons, le plus petit est de 500 mm dans la boucle ouest qui est celle d'entrée dans la GS et je l'ai testé avec des voitures grands conforts de 30 cm de long et ça passe. (Voir sur mon site).

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://le-train-de-jp.webnode.fr/
Renaud

Renaud

Nombre de messages : 1076
Age : 65
Localisation : Grenoble
Emploi : Médecin
Date d'inscription : 31/01/2008

Le train de Jipé Empty
MessageSujet: Re: Le train de Jipé   Le train de Jipé EmptyMar 2 Oct - 7:32

Bonjour Jean Paul,

Le plan global me plait bien car c'est aussi le mien : gare de passage à double voie avec raquette et garages des deux cotés et bifurcation sur une VU qui commande une petite gare terminus.
De quoi se régaler avec RRTC !!

Si la construction est avancée, la remarque tombe d'elle même, mais il est un peu dommage de ne pas profiter intégralement de toute la circonférence de la pièce avec accès par une passerelle : cela augmente mécaniquement les rayons des courbes. Mais il est vrai que tu t'arranges pour "planquer" les rayons faibles en coulisses...

Attention avec les rayons < 600 : cela t'empêcheras d'utiliser certaines machines à vapeur...
Attention aussi aux attelages si tu veux circuler à tampons joints en alignement...
