MessageSujet: Mon projet de réseau 25KV   Mer 2 Jan - 17:00

Bonsoir,

Voici donc la présentation de mon projet d'un réseau imaginaire, tout matériel, principalement région NORD et EST sans époque de prédilection avec la possibilité de trains longs (Je possède une rame TGV POS et ses 8 Voitures).
Une gare Terminus, un dépôt mixte Vapeur, Diesel, Autorails, et un EP pas encore vraiment défini.
Je dispose d'un garage de 6.30 X 4.80m et je ne pourrais pas condamner les deux issues. Donc le réseau comportera une partie amovible située en haut du plan (sur 3 niveaux est-ce faisable ???). Le décor n'est pas non plus arrêté, je n'ai visualisé que le plan de voies. Est-ce une bonne idée ?
Je pense également le faire en plusieurs modules en cas de démontage ultérieur. Je souhaiterais également qu'il soit commutable DCC - Analogique, et là je crois que j'aurais besoin de vos conseils.
Je n'ai pas encore fixé de date de commencement, ce sera suivant mes disponibilités budgétaires et de temps libre.

Le tracé a été effectué avec le logiciel Anyrail sur trois niveaux avec deux rampes hélicoïdales.


Le Niveau 0 presque entièrement visible


Le niveau -1 où seul les parties intérieures seront visibles + le passage sous la double voie du niveau 0 en haut à droite


Le niveau -2 et son garage caché.

Voilà pour l'instant.

Cordialement.



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8741
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Mon projet de réseau 25KV   Mer 2 Jan - 18:35

C'est un grand et beau projet...
L'ouverture sur 3 niveaux est faisable, mais il faudra y apporter beaucoup de soins et diminuer la largeur des plateaux à ce niveau, ce qui serait semble-t-il faisable en décalant un peu les voies qui passent devant la porte sur les niveaux -1 et -2 ou alors, sur le niveau 0, aller plus près de la porte, de façon à ce qu'elles soient toutes les unes au-dessus des autres.
Ceci permettrait de faire une sorte de portillon s'ouvrant vers l'intérieur.
En tous cas, tu as du pain sur la planche...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Larist



Nombre de messages : 756
Age : 68
Localisation : 72
Emploi : retraité
Loisirs : Voyages bricolage modélisme
Date d'inscription : 07/09/2011

MessageSujet: Re: Mon projet de réseau 25KV   Mer 2 Jan - 21:36

J'aime bien ce tracé. Very Happy Je le trouve bien fait pour faire rouler de longs trains, de varier les angles de vue, de mettre pas mal de trains en circulation. Mais il faut dire que tu as de l'espace.

Pour le décor plus tard tu auras des possibilités car ton plan n'est pas trop chargé (mais les voies de ta gare terminus me semblent arriver trop près du mur, attention à l'implantation de batiments).
Sur le plan -1 attention aux voies vertes et jaunes en bas à droite qui seront bas de plafond par rapport au niveau 0

Tu veux faire démontable ? Ca risque d'être difficile en particulier avec les hélicoides. Perso j'avais aussi cette idée et quand j'ai attaqué la menuiserie c'est devenu trop compliqué à cause des différents niveaux et du cablage.

Commutable DCC analogique? Tu risques des complications pour pas grand chose. Quand on commence DCC on ne revient plus en arrière. Tu as assez de travail en perspective.

Bon courage. Very Happy

A+

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Bernard



Nombre de messages : 1894
Age : 65
Localisation : Sailly lez lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

MessageSujet: Re: Mon projet de réseau 25KV   Jeu 3 Jan - 8:00

Projet sympathique mais pourquoi faire une partie amovible de surcroit sur 3 niveaux alors qu'en bas de l'image il y a une partie sans aucune voies qui irai très bien si elle se situait en face de l'entrée?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
djpierre



Nombre de messages : 16
Age : 59
Localisation : Vaucluse
Emploi : Retraité
Date d'inscription : 03/12/2012

MessageSujet: Re: Mon projet de réseau 25KV   Jeu 3 Jan - 9:21

Bonjour,

Merci de l'intérêt que vous portez à ce projet.

Merci pour tes conseils Dico, je garde l'idée.

Pour Larist, ta remarque sur l'implantation de batiments est vraie, c'est pourquoi il faudra que je fasse tout d'abord un montage à blanc avant de faire du définitif, en ce qui concerne le démontage, je voulais surtout dire que j'éviterais de faire Monobloc en cas de déménagement (peu problable mais sait-on jamais).
Pour la commutation DCC / Analogique, c'est que j'ai beaucoup de matériel plus ou moins récent que je ne pourrais digitaliser dans l'immédiat et que j'aimerais tout de même bien voir circuler.

Pour la remarque de Bernard, c'est que sur le bas du plan, il y a la porte du garage que je ne veux pas condamner, car il me faut le passage de part en part.

@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8741
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Mon projet de réseau 25KV   Jeu 3 Jan - 11:52

djpierre a écrit:

Pour la commutation DCC / Analogique, c'est que j'ai beaucoup de matériel plus ou moins récent que je ne pourrais digitaliser dans l'immédiat et que j'aimerais tout de même bien voir circuler.

@+
Là, je crois que tu fais un mauvais calcul...
Les complications qu'engendre la cohabitation analogique/numérique vont te faire perdre un temps fou et tu n'en retireras rien de bon.
Mieux vaut cibler les machines que tu penses utiliser dans un avenir proche et les équiper de décodeurs, voir même différer leur équipement.
Cette façon te permettra d'avoir plus rapidement un réseau opérationnel et cohérent... oublie l'analogique, c'est du passé... Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
djpierre



Nombre de messages : 16
Age : 59
Localisation : Vaucluse
Emploi : Retraité
Date d'inscription : 03/12/2012

MessageSujet: Re: Mon projet de réseau 25KV   Jeu 3 Jan - 13:09

Ah ! D'après ce que tu me dis, je ne pensais pas que ce serais si compliqué. Je vais devoir me résigner à abandonner cette idée.

@+
JP
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Larist



Nombre de messages : 756
Age : 68
Localisation : 72
Emploi : retraité
Loisirs : Voyages bricolage modélisme
Date d'inscription : 07/09/2011

MessageSujet: Re: Mon projet de réseau 25KV   Jeu 3 Jan - 17:42

djpierre a écrit:
Je vais devoir me résigner à abandonner cette idée.
C'est aussi ce que je pense, si tu as de l'analogique tu vas trainer cela comme un boulet qui va t'empêcher de progresser dans le digital (par ex TC est incapable de piloter une machine analogique). Mad

Une machine analogique ne peut pas rouler sur une voie qui supporte le digital. Mais une machine digitale peut rouler sur une voie analogique si le décodeur le prévoit. Pour faire rouler tes anciennes machines il faudrait une partie du réseau en analogique. Or ton réseau n'est pas fait pour être partitionné. Si tu as du digital c'est tout ou rien.

C'est dur quand on a un stock conséquent de machines mais comme le dit Elie il vaut mieux les digitaliser au fil du temps et avoir un réseau uniquement digital. Sad

A+

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Geo69



Nombre de messages : 3183
Age : 68
Localisation : Ouest Lyonnais
Emploi : Retraité
Loisirs : Voiture RC / Moto et ... Trains
Date d'inscription : 21/01/2012

MessageSujet: Re: Mon projet de réseau 25KV   Jeu 3 Jan - 20:25

Bonsoir,

Jean-Pierre, en plus de ce qui a déjà été dit, j'ajouterai :
- Si tu prévois le décor dès maintenant, tu peux encore adapter ton plan de voie et ton projet n'en sera que plus cohérent.
- Je pense que tu as intérêt à éviter au maximum d'avoir des voies parallèles au bord du réseau.
- Concernant le démontage en modules, je pense que cela vaut le coup de se casser un peu la tête pour cela ... Non seulement pour un hypothétique déménagement mais pour les interventions lourdes sur le réseau comme le câblage ... Je ne regrette pas de pouvoir faire cela :


A+
Georges
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
djpierre



Nombre de messages : 16
Age : 59
Localisation : Vaucluse
Emploi : Retraité
Date d'inscription : 03/12/2012

MessageSujet: Re: Mon projet de réseau 25KV   Jeu 3 Jan - 21:55

Je me contenterais de contempler mes engins analogiques dans une vitrine en attendant de les équiper un à un. Sad

Impressionnant Georges en ce qui concerne ton module en cours de travaux. mais sur plusieurs niveaux celà reste difficilement réalisable.

Par contre en ce qui concerne les voies parallèles au bord du réseau, je me suis gardé une marge entre le bord du rail et le support. Les limites en bleues sur le plan, était le maxi d'encombrement des voies.
Vu la configuration, il me faut tout de même quelques voies de parades.
Enfin tout n'est pas encore définitif.

Merci pour vos conseils
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8741
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Mon projet de réseau 25KV   Ven 4 Jan - 0:10

djpierre a écrit:
Je me contenterais de contempler mes engins analogiques dans une vitrine en attendant de les équiper un à un. Sad

Merci pour vos conseils
Bah! les décodeurs ne sont pas si chers, tu auras tôt fait d'en équiper quelques uns... Very Happy
Sinon, en attendant la construction de ton projet, tu te fais un petit ovale de voies dans un coin avec une alim. et hop, tu les fais rouler, ça te permettra de rêver... Very Happy drunken
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Bernard



Nombre de messages : 1894
Age : 65
Localisation : Sailly lez lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

MessageSujet: Re: Mon projet de réseau 25KV   Ven 4 Jan - 7:34

Le problème analogique digital n'est pas insurmontable mais tout dépend du niveau d'exigence que tu as.
Dés que tu va y mettre TC, ton TCO étant construit sur l'écran tu n'a plus besoin de faire un TCO avec fils et boutons (commande d'aiguille par exemple) mais cela devient incompatible avec l'analogique.
Idem pour le cantonnement si tu met de la rétro-signalisation, ce qui est indispensable pour savoir ou sont les engins moteurs et autre engins consommant du courant, cela devient incompatible avec un fonctionnement analogique. Si tu veux simplement mettre deux fils analogiques en lieu et place du raccordement JK venant de la centrale digital pas de problème mais tu n'aura aucun cantonnement et tu ne manœuvrera aucune aiguille..... sauf pour les aiguilles à avoir construit spécifiquement un TCO presse bouton..... beaucoup de boulot pour pas grand chose.

Dans les grandes expositions à l'étranger (Pays Bas, Belgique, Allemagne) les modélistes ont tous opté pour le digital et les machines analogiques ont disparues.... il n'y a qu'en France ou les modélistes se comportent d'abord comme des collectionneurs, ne veulent pas transformer leurs modèles et veulent pouvoir tous faire tourner...
Il faut reconnaitre qu'en matière de modélisme ferroviaire la France est un petit marché et face aux grosses firmes allemandes ne pèsent pas lourds.... nous aurons donc beaucoup de mal à faire valoir nos vues.....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
djpierre



Nombre de messages : 16
Age : 59
Localisation : Vaucluse
Emploi : Retraité
Date d'inscription : 03/12/2012

MessageSujet: Re: Mon projet de réseau 25KV   Ven 4 Jan - 9:13

Bonjour,
L'idée de faire un petit circuit de test n'était pas exclu. Wink
J'ai quelques cartons de vieux rails et appareils de voie aciers Jouef qui n'ont jamais servis, avec tous les ennuis d'oxydation que l'on peu craindre. Mais plutôt que de les mettre au rebut, c'est surement à ça que je vais les utiliser. Celà me permettra de roder les machines ou de tester les modifs que je fais dessus avant mise en service et ça me coûtera que pouik.
J'ai un budget limité, donc je préfère garder les Peco code 75 pour le réseau final.
J'ai encore pas mal d'acquisitions à faire, sans compter le matériel roulant que je convoite.
Par exemple, j'attends avec impatience la rame RTG (Loksound) prévue par EPM entre autre.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Renaud



Nombre de messages : 955
Age : 62
Localisation : Grenoble
Emploi : Médecin
Date d'inscription : 31/01/2008

MessageSujet: Re: Mon projet de réseau 25KV   Dim 6 Jan - 10:29

Je trouve comme les autres qu'il est dommage de ne pas boucler vraiment ton réseau, en te ménageant une passerelle pour entrer au centre. Cela te permet d'augmenter très sensiblement les possibilités et aussi les rayons des courbes.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.dropbox.com/sh/cv2jlie4h939e9o/AADZhOxnO_ciSa_55vqf5
djpierre



Nombre de messages : 16
Age : 59
Localisation : Vaucluse
Emploi : Retraité
Date d'inscription : 03/12/2012

MessageSujet: Re: Mon projet de réseau 25KV   Dim 6 Jan - 12:20

Bonjour Renaud,
Oui bien sûr, mais je ne peux faire autrement, la maison se situe en limite de propriété, donc pas le choix, c'est le seul moyen de traverser sans faire le grand tour.


Dernière édition par djpierre le Dim 6 Jan - 14:32, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
djpierre



Nombre de messages : 16
Age : 59
Localisation : Vaucluse
Emploi : Retraité
Date d'inscription : 03/12/2012

MessageSujet: Re: Mon projet de réseau 25KV   Dim 6 Jan - 14:27

Bonjour à tous,

Une question qui se pose, pour RRTC, comment préparer le TCO pour que ce ne soit pas trop complexe à editer.
C'est à dire, au vu du plan, combien de TCO dois-je faire ?

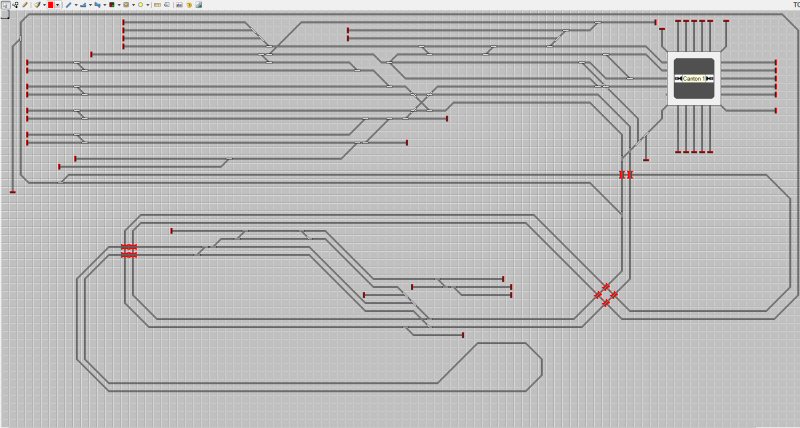

Voici à quoi je suis arrivé à ce plan de voies pour les deux premiers niveaux, mais ensuite ça se complique donc faut-il resimplifier celui-ci et faire un TCO par niveau ?
Je suis avec une version 7 Gold francisée non enregistrée pour l'instant.

Pour le réseau, je disposerais de 4 écrans au besoin pour la gestion.

Une autre question aussi, comment redimensionner le TCO créé sur un écran 24 pouces pour qu'il tienne sur un 17 ou 19 pouces sans être obligé de se servir des ascenseurs ?

Merci par avance.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Joel



Nombre de messages : 1005
Age : 73
Localisation : Rennes
Emploi : Retraité T.D.F.
Loisirs : Chorale Bridge Modélisme ferroviaire voile
Date d'inscription : 03/12/2011

MessageSujet: Re: Mon projet de réseau 25KV   Dim 6 Jan - 14:44

augmenter la définition de ton 17 pouces !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Christophe



Nombre de messages : 1826
Age : 58
Localisation : Nantes
Date d'inscription : 07/06/2009

MessageSujet: Re: Mon projet de réseau 25KV   Dim 6 Jan - 16:42

Il n'y a pas que la question des pouces, surtout le nombre de pixels par pouce. Normalement ton ordi recalcule tout ça !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://traindejardin.free.fr
djpierre



Nombre de messages : 16
Age : 59
Localisation : Vaucluse
Emploi : Retraité
Date d'inscription : 03/12/2012

MessageSujet: Re: Mon projet de réseau 25KV   Dim 6 Jan - 16:53

Merci pour votre intervention.
Malheureusement, la résolution d'un écran est proportionnel à sa taille et sur un 17 pouces on ne peut dépasser les 1280x1024 quelque soit la carte graphique. Hors sur mon 24 pouces
, je suis en 1920X1200, et j'ai utilisé RRTC à cette résolution
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Joel



Nombre de messages : 1005
Age : 73
Localisation : Rennes
Emploi : Retraité T.D.F.
Loisirs : Chorale Bridge Modélisme ferroviaire voile
Date d'inscription : 03/12/2011

MessageSujet: Re: Mon projet de réseau 25KV   Dim 6 Jan - 19:15

Mon PC portable 1920 x 1080, comme dit Christophe c'est le nombre de pixel par pouce qui compte, si l'écran est trop petit les yeux ne suivent pas !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8741
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Mon projet de réseau 25KV   Dim 6 Jan - 19:43

djpierre a écrit:
Merci pour votre intervention.
Malheureusement, la résolution d'un écran est proportionnel à sa taille et sur un 17 pouces on ne peut dépasser les 1280x1024 quelque soit la carte graphique. Hors sur mon 24 pouces
, je suis en 1920X1200, et j'ai utilisé RRTC à cette résolution
Là, tu es cuit...!
Si tu tiens absolument à ce qu'il tienne sur le 17 pouces, il faut que tu baisses la résolution du 24" à la même valeur que le 17" et que tu refasses (je crois) ton TCO.
Ou alors, le dessiner sur le 17"...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
djpierre



Nombre de messages : 16
Age : 59
Localisation : Vaucluse
Emploi : Retraité
Date d'inscription : 03/12/2012

MessageSujet: Re: Mon projet de réseau 25KV   Dim 6 Jan - 21:28

C'est bien ce que j'avais peur. Ben tant pis, comme dit l'adage, "Faire et défaire c'est la loi du chemin de fer" (miniature) Shocked
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Christophe



Nombre de messages : 1826
Age : 58
Localisation : Nantes
Date d'inscription : 07/06/2009

MessageSujet: Re: Mon projet de réseau 25KV   Dim 6 Jan - 23:54

djpierre a écrit:
Malheureusement, la résolution d'un écran est proportionnel à sa taille et sur un 17 pouces on ne peut dépasser les 1280x1024 quelque soit la carte graphique.

Euh ben non ! Avec un 17 pouces portable j'ai 1920 X 1200 pixels. Ce qui me permet d'afficher TCO, Dispatcher, fenêtre de cantons et de machines... Smile Smile Smile

Par ailleurs je vois mal un fabricant passer à côté de l'image 16/9 HD qui fait forcément 1080 en hauteur...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://traindejardin.free.fr
DiCoS69



Nombre de messages : 8741
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Mon projet de réseau 25KV   Lun 7 Jan - 0:16

Ah, mais là, Christophe, tu parles du matériel récent... ce n'est pas le cas pour celui qui a quelques années de vie...
Pour TC, je suis sur un 22" HP en 1680 x 1050 seulement...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
djpierre



Nombre de messages : 16
Age : 59
Localisation : Vaucluse
Emploi : Retraité
Date d'inscription : 03/12/2012

MessageSujet: Re: Mon projet de réseau 25KV   Lun 7 Jan - 9:14

Bonjour à tous,
OK Christophe, tu parles des systemes 16/9 récents comme le dit Dico, mais là il sagit de moniteurs classiques 17 Pouces 4/3 de 6 ou 7 ans d'age, il ne sont pas compatibles HD.

Pour en revenir à RRTC, quand un réseau est assez complexe à mettre sur TCO, peut-on faire plusieurs TCO pour le même circuit Question
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Mon projet de réseau 25KV   Aujourd'hui à 11:54

Revenir en haut Aller en bas

Mon projet de réseau 25KV
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Mon projet de réseau
» Projet de réseau US
» Mon projet de réseau
» Mon projet de réseau
» Nouveau projet de réseau

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: Les Membres :: Les réseaux-
Sauter vers:
