Voici le premier tracé du projet de réseau US 2-rails DCC/TC .
Le réseau fera 21'x16' soit 640cm x 488cm. C'est une forme de U avec un ilot central et 2 Hélices. Il y a 3 niveau dont une gare cachée. Le rayon de courbe minimun est prévu à 32" soit environ 81cm; en raison de mon parc de machine en laiton (Brass) d'origine coréenne type Challenger Imports/Division Point/The Coach Yard.
Merci de vos remarques et autres idées...

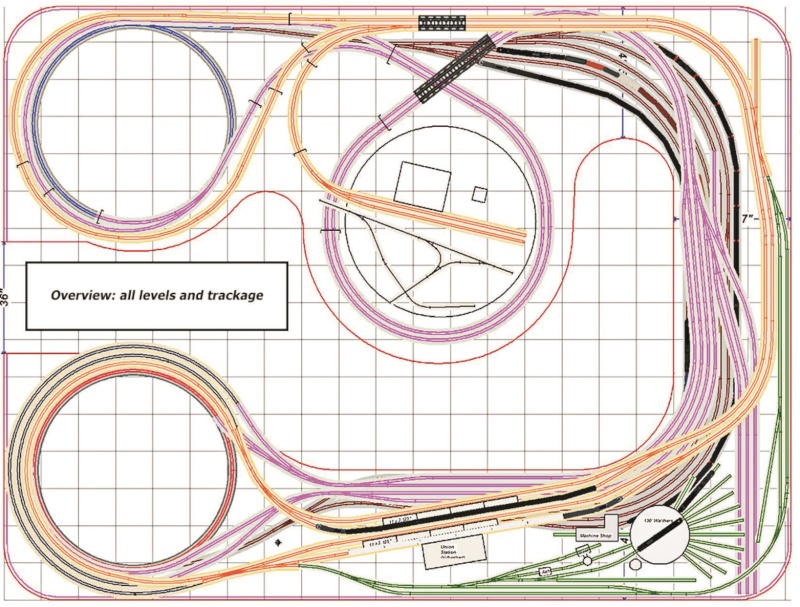

Projet de réseau US Layout10

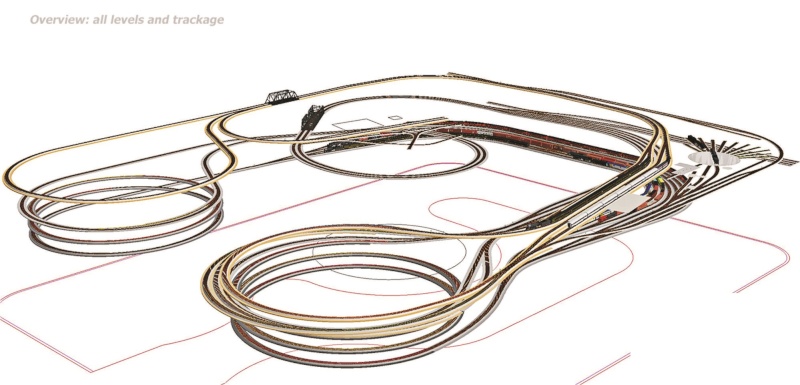

Projet de réseau US Layout11

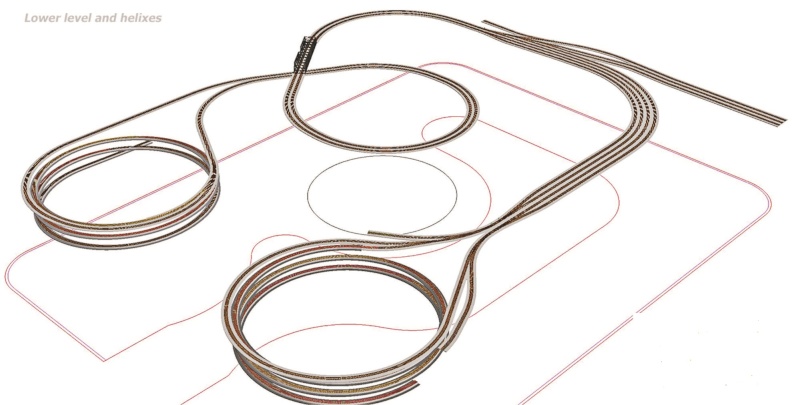

Projet de réseau US Layout12

Projet de réseau US Layout13
Revenir en haut Aller en bas
DiCoS69

DiCoS69

Nombre de messages : 12526
Age : 72
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyVen 1 Mar 2013 - 19:21

Voila qui conviendra très bien à TC...
Y'a plus qu'à se mettre à l'ouvrage... Very Happy
Revenir en haut Aller en bas
andré s

andré s

Nombre de messages : 69
Age : 80
Localisation : Crisnée (Liège) - Belgique
Emploi : Ing. ind. retraité
Loisirs : Modélisme ferroviaire, moto, nature, bricolage
Date d'inscription : 27/06/2007

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyVen 1 Mar 2013 - 19:44

Ah, un réseau à 2 niveaux visibles ! J'aime ça vu que c'est une technique que j'applique aussi.

Joli développement qui augure de beaux trajets.

Un remarque . Tu dis : 21 " x 16 " mais ça ne fait pas 640 x 488 cm.
Revenir en haut Aller en bas
https://monpetitmondeminiature.wordpress.com/
fhp2

fhp2

Nombre de messages : 969
Age : 57
Localisation : Paris
Date d'inscription : 25/01/2012

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyVen 1 Mar 2013 - 19:55

Bonsoir André,
Ce sont des pieds US soit 30,48cm. Donc, sauf erreur cela fait 640cm par 488cm...
Revenir en haut Aller en bas
DiCoS69

DiCoS69

Nombre de messages : 12526
Age : 72
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptySam 2 Mar 2013 - 0:04

andré s a écrit:


Un remarque . Tu dis : 21 " x 16 " mais ça ne fait pas 640 x 488 cm.
Ce n'est pas 21 " x 16 ", mais 21' x 16', nuance... Very Happy
Revenir en haut Aller en bas
AlainUSA

AlainUSA

Nombre de messages : 168
Age : 53
Localisation : Seattle, WA, USA (Paris - 9h)
Emploi : Programme Manager (Software design & Project Management)
Loisirs : Photos, Cyclisme, Chemins de Fer et trains miniatures
Date d'inscription : 02/12/2012

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptySam 2 Mar 2013 - 0:42

Tres beau projet ! Quel logiciel utilises-tu?
Revenir en haut Aller en bas
andré s

andré s

Nombre de messages : 69
Age : 80
Localisation : Crisnée (Liège) - Belgique
Emploi : Ing. ind. retraité
Loisirs : Modélisme ferroviaire, moto, nature, bricolage
Date d'inscription : 27/06/2007

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptySam 2 Mar 2013 - 1:57

DiCoS69 a écrit:
andré s a écrit:


Un remarque . Tu dis : 21 " x 16 " mais ça ne fait pas 640 x 488 cm.
Ce n'est pas 21 " x 16 ", mais 21' x 16', nuance... Very Happy

Fichtre !!! Ma vue baisse ! Crying or Very sad
Revenir en haut Aller en bas
https://monpetitmondeminiature.wordpress.com/
fhp2

fhp2

Nombre de messages : 969
Age : 57
Localisation : Paris
Date d'inscription : 25/01/2012

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptySam 2 Mar 2013 - 3:04

Pour Alain, le logiciel est 3rd PlanIt 10.
Revenir en haut Aller en bas
bijave66

bijave66

Nombre de messages : 2121
Age : 70
Localisation : 66 Laroque des Albères
Emploi : retraité
Loisirs : modélisme ferroviaire
Date d'inscription : 31/01/2011

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptySam 2 Mar 2013 - 7:38

Par contre, les plans sont géniaux Laughing
Revenir en haut Aller en bas
Renaud

Renaud

Nombre de messages : 1122
Age : 66
Localisation : Grenoble
Emploi : Médecin
Date d'inscription : 31/01/2008

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyMar 5 Mar 2013 - 17:22

Eh bien voilà un magnifique projet !!
Je suis aussi un adepte du réseau "à balcons" qui permette une grande longueur décorée.

Le plan informatisé est joli mais il manque une idée des reliefs... J'ai l'impression que tu prévois de nombreux tunnels et donc de la montagne ?

Tu parles de réseau "deux rails" et tu mets dans ta signature de la voie Märklin ?... Je ne comprends pas bien ?
Revenir en haut Aller en bas
https://www.dropbox.com/sh/cv2jlie4h939e9o/AADZhOxnO_ciSa_55vqf5
andré s

andré s

Nombre de messages : 69
Age : 80
Localisation : Crisnée (Liège) - Belgique
Emploi : Ing. ind. retraité
Loisirs : Modélisme ferroviaire, moto, nature, bricolage
Date d'inscription : 27/06/2007

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyMar 5 Mar 2013 - 17:33

Comme je comprends, il s'agit d'un nouveau réseau en 2 R qui n'a rien à voir avec le réseau existant en 3 R.
Je comprends que le choix du 2 R s'impose en raison du fait que les fabricants de matos pour réseaux US ignorent le 3 R (sauf rare exception) qui est considéré comme une hérésie aux yeux des modélistes américains (ceci dit en toute objectivité et sans intention aucune de critiquer). La voie à 3 conducteurs n'est en fait connue et répandue qu'en Europe occidentale.
Revenir en haut Aller en bas
https://monpetitmondeminiature.wordpress.com/
fhp2

fhp2

Nombre de messages : 969
Age : 57
Localisation : Paris
Date d'inscription : 25/01/2012

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptySam 23 Mar 2013 - 21:03

Effectivement, le reseau 3R est en France et opérationnel.
En voici une vue :


https://i.servimg.com/u/f77/17/21/96/00/photo_11.jpg

Voici le plan de la gare cachee :

https://i.servimg.com/u/f77/17/21/96/00/gc_bmp11.jpg

Et la partie visible :

https://i.servimg.com/u/f77/17/21/96/00/pvisib10.jpg

Revenir en haut Aller en bas
Bvaldo



Nombre de messages : 592
Age : 81
Localisation : Morbihan
Emploi : Retraité
Loisirs : Photo-numérique, Vieux papiers,
Date d'inscription : 25/06/2007

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyDim 24 Mar 2013 - 10:56

Pour la première photo, je me suis fait un torticolis. Very Happy
Revenir en haut Aller en bas
Christophe

Christophe

Nombre de messages : 2722
Age : 61
Localisation : Nantes
Emploi : Journaliste
Date d'inscription : 07/06/2009

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyDim 24 Mar 2013 - 14:02

Bvaldo a écrit:
Pour la première photo, je me suis fait un torticolis. Very Happy

Normal, c'est un projet renversant !!! Smile Smile Smile

_________________
amicalement,
Christophe


licence RRTC Gold V9 A3, sur Mac Mini 10.11.6 avec W7 SP1 émulé avec Parallels Desktop 11

réseau RhB, Iim (LGB) en extérieur, http://traindejardin.free.fr
- pour la commande et l'alimentation de la voie, (traction et signalisation) :
Lenz LZV 100 + 2(LV 102) (soit 22 V 12 A) LAN
- pour la rétro-signalisation :
HSI LDT RS232 avec détecteurs Dicos69 + modules RM-88-N-O, (fiable à l'extérieur, même avec 45 mètres de câbles RJ45) et RM-GB-8-N pour la partie intérieure (garage du réseau).
+SmartHand sur iphone et Safari via wifi.
Utilisation de l'app TouchCab sur iOS en wifi.
Utilisation du Navigator Massoth, via un émetteur/récepteur Massoth raccordé en XpressNet sur la centrale Lenz.
Petit réseau RhB en H0m pour m'amuser à l'intérieur. Avec la même LZV 100 (sur 16V) et une rétro RS-8 de LDT. Et les mêmes commandes externes sans fils.
Revenir en haut Aller en bas
http://traindejardin.free.fr
rico

rico

Nombre de messages : 5907
Age : 54
Localisation : Région de Vitré (35)
Emploi : Formation technique en automatismes
Loisirs : Train HO et bricolage en tout genre
Date d'inscription : 11/05/2008

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyDim 24 Mar 2013 - 14:05

Faites gaffe au col du fémur tout de même les gars...
Revenir en haut Aller en bas
double

double

Nombre de messages : 919
Age : 63
Localisation : MARCIGNY ( 71 )
Emploi : Plus.... et c'est parfait
Loisirs : Ferromodélisme-bricolage
Date d'inscription : 13/12/2010

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyLun 25 Mar 2013 - 7:56

je ne sais pas vous, mais moi ca me met à l'envers .....
Revenir en haut Aller en bas
Poupy

Poupy

Nombre de messages : 1014
Age : 72
Localisation : 63700 LAPEYROUSE
Emploi : retraité SNCF
Loisirs : un peu d'informatique, bricolage maison et ... les trains
Date d'inscription : 09/01/2010

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyLun 25 Mar 2013 - 8:27

J'en suis tout retourné... lol!

Poupy
Revenir en haut Aller en bas
fhp2

fhp2

Nombre de messages : 969
Age : 57
Localisation : Paris
Date d'inscription : 25/01/2012

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyLun 25 Mar 2013 - 12:57

Désolé pour les torticolis...
Pourtant à l'écran de mon PC l'image est à l'endroit...!
Francois.
Revenir en haut Aller en bas
fhp2

fhp2

Nombre de messages : 969
Age : 57
Localisation : Paris
Date d'inscription : 25/01/2012

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyLun 25 Mar 2013 - 13:38

Nouvelle tentative ...

https://i.servimg.com/u/f77/17/21/96/00/photo_13.jpg
https://i.servimg.com/u/f77/17/21/96/00/photo_17.jpg
https://i.servimg.com/u/f77/17/21/96/00/photo_18.jpg
https://i.servimg.com/u/f77/17/21/96/00/photo110.jpg
https://i.servimg.com/u/f77/17/21/96/00/photo111.jpg
https://i.servimg.com/u/f77/17/21/96/00/photo112.jpg
Revenir en haut Aller en bas
rico

rico

Nombre de messages : 5907
Age : 54
Localisation : Région de Vitré (35)
Emploi : Formation technique en automatismes
Loisirs : Train HO et bricolage en tout genre
Date d'inscription : 11/05/2008

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyLun 25 Mar 2013 - 13:45

C'est très joli tout ça! Bravo l'artiste!
Revenir en haut Aller en bas
bijave66

bijave66

Nombre de messages : 2121
Age : 70
Localisation : 66 Laroque des Albères
Emploi : retraité
Loisirs : modélisme ferroviaire
Date d'inscription : 31/01/2011

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyLun 25 Mar 2013 - 13:55

Oui tout très joli et dans le bon sens,
Revenir en haut Aller en bas
Bvaldo



Nombre de messages : 592
Age : 81
Localisation : Morbihan
Emploi : Retraité
Loisirs : Photo-numérique, Vieux papiers,
Date d'inscription : 25/06/2007

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyLun 25 Mar 2013 - 15:42

Avec les pieds sur terre, c'est SUPERBE !
Revenir en haut Aller en bas
fhp2

fhp2

Nombre de messages : 969
Age : 57
Localisation : Paris
Date d'inscription : 25/01/2012

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyMar 11 Mar 2014 - 18:02

Bonjour,

Mon réseau US avance lentement... Le plan de voies est enfin terminé...

Projet de réseau US <a href=Projet de réseau US Gare_c10" />

Projet de réseau US <a href=Projet de réseau US Niveau10" />

Projet de réseau US <a href=Projet de réseau US Niveau11" />

Merci de vos réactions...
Par ailleurs je vais avoir besoin de vos lumières pour déterminer les sections de détection d'occupation...
La circulation est unidirectionnelle selon le principe "en avant sur la voie de droite".
Francois.

NB: les "cercles" blanc sont uniquement les marques d'effacement de cercles que j'ai utilisé pour les tracés.
Revenir en haut Aller en bas
DiCoS69

DiCoS69

Nombre de messages : 12526
Age : 72
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyMar 11 Mar 2014 - 20:24

Tu n'as pas mis les cotes, mais cela parait effectivement, très américain... très chouette plan...
Revenir en haut Aller en bas
fhp2

fhp2

Nombre de messages : 969
Age : 57
Localisation : Paris
Date d'inscription : 25/01/2012

Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US EmptyMer 12 Mar 2014 - 6:19

Le réseau fait 6,50m par 4,50m.
Chaque carré fait environ 30cm par 30cm.
Revenir en haut Aller en bas
Contenu sponsorisé




Projet de réseau US Empty
MessageSujet: Re: Projet de réseau US   Projet de réseau US Empty

Revenir en haut Aller en bas

Projet de réseau US
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: Les Membres :: Les réseaux-
Sauter vers:
