DiCoS69

DiCoS69

Nombre de messages : 11669
Age : 71
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyMar 10 Sep - 22:23

Apparemment, ce sont des modules qui se comportent comme des gestionnaires de boucle de retournement ( par ex LS200 de Lenz).
Quand le train s'engage sur le cœur polarisé, si la polarité n'est pas bonne, il y a court-circuit, celui-ci est immédiatement détecté par le module qui bascule instantanément dans la polarité correcte.
La réaction est très rapide (quelques ms) de sorte que la centrale n'a pas le temps d'enregistrer le court-circuit.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gaetan974

Gaetan974

Nombre de messages : 673
Age : 61
Localisation : Ile de la Réunion
Emploi : En Vacances Eternelles
Loisirs : Modelisme
Date d'inscription : 09/02/2013

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyJeu 12 Sep - 6:01

Merci beaucoup ELIE, cheers

Mais dans un croisement ce système devrait être : DCC double Frog Juicer / Auto-Reverser / Circuit Breaker   confused

Chez LTD Module pour boucle de retournement KSM-SG ferait-il l'affaire confused

J'ai 5 croisements "N" PECO SLE 394 F à équipés silent

Quel serait la meilleur solution Question

Merci de votre aide cheers

A+sunny
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Geo69



Nombre de messages : 4326
Age : 70
Localisation : Ouest Lyonnais
Emploi : Retraité
Loisirs : VAE / Moto et ... Trains
Date d'inscription : 21/01/2012

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyJeu 12 Sep - 7:00

Bonjour,

Gaetan, as-tu vu cette solution ICI ?

A+
Georges
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gaetan974

Gaetan974

Nombre de messages : 673
Age : 61
Localisation : Ile de la Réunion
Emploi : En Vacances Eternelles
Loisirs : Modelisme
Date d'inscription : 09/02/2013

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyJeu 12 Sep - 17:28

Bonsoir Georges Very Happy

Oui, j'ai vu ce montage mais j'ai peur qu'il ne soit pas assez rapide pour changer la polarité No

Par contre comme dit ELIE ,
Elie dit : Apparemment, ce sont des modules qui se comportent comme des gestionnaires de boucle de retournement ( par ex LS200 de Lenz). a écrit:


J'ai lu dans http://forums.e-train.fr Module de retournement qu'ils utilisent, le LK 200.

Voir ICI

Chez LTD KSM-SG ils a des sensors pour reconnaitre le sens et on peut utiliser des RS 8 B pour détecter l'arrivée du train study

Qu'en penses tu confused

A+sunny
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Geo69



Nombre de messages : 4326
Age : 70
Localisation : Ouest Lyonnais
Emploi : Retraité
Loisirs : VAE / Moto et ... Trains
Date d'inscription : 21/01/2012

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyJeu 12 Sep - 18:41

Gaetan974 a écrit:
... Chez LTD KSM-SG ils a des sensors pour reconnaitre le sens et on peut utiliser des RS 8 B pour détecter l'arrivée du train study

Qu'en penses tu confused

A+sunny
Bonsoir,

J'en pense que j'ai bien fait de ne pas utiliser de croisement ou autres TJD !... Laughing J'utilise, les KSM-SG avec des détecteurs (portions de voies de 5cms raccordées au KSM) en entrée et en sortie de mes boucles de retournement. Cela marche très bien. Par contre, je n'ai pas étudié cette solution adaptée aux croisements ... Mad

A+
Georges
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69

DiCoS69

Nombre de messages : 11669
Age : 71
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyJeu 12 Sep - 23:33

Gaetan974 a écrit:
Bonsoir Georges Very Happy

Oui, j'ai vu ce montage mais j'ai peur qu'il ne soit pas assez rapide pour changer la polarité No
Je pense que ce montage est gérable avec TC en automatique.
Pour cela, il suffit d'affecter la commande du relais aux itinéraires.
Quand l'itinéraire est ouvert dans un sens, le relais est au repos (choisir l'itinéraire le plus fréquent).
Quand c'est l'itinéraire dans l'autre sens qui est actif, il doit faire basculer le relais.
Comme les itinéraires sont ouverts avant que le train les engage, il ne devrait pas y avoir de problème...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien
Capitole

Nombre de messages : 2995
Age : 66
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyVen 13 Sep - 7:45

Bonjour.
Ne pas oublier, qu'il est possible d'utiliser le réseau éventuellement sans TC, donc je ne sais pas si tout miser sur le logiciel pour ce genre d'opération est une bonne chose.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69

DiCoS69

Nombre de messages : 11669
Age : 71
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyVen 13 Sep - 20:52

Toujours possible de reprendre en main le basculement du relais avec une commande manuelle du décodeur d'accessoire dédié...ou de l'affecter à un positionnement d'aiguille...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gaetan974

Gaetan974

Nombre de messages : 673
Age : 61
Localisation : Ile de la Réunion
Emploi : En Vacances Eternelles
Loisirs : Modelisme
Date d'inscription : 09/02/2013

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptySam 14 Sep - 9:30

Bonjour à tous Very Happy

Voici ou se trouve mes 5 croisements.study

Le réseau de Gaetan - Page 5 Croise12

Dans cette partie, les 2 SLE 394 ont un sens de fonctionnement assez simple. Neutral

Le réseau de Gaetan - Page 5 Croise11

Dans cette autre partie, cela se complique un peu, ils sont entre deux aiguilles. scratch

Il y a plusieurs systèmes à mettre en place Question Question

Quand pensez-vous Question Question

A+sunny
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Geo69



Nombre de messages : 4326
Age : 70
Localisation : Ouest Lyonnais
Emploi : Retraité
Loisirs : VAE / Moto et ... Trains
Date d'inscription : 21/01/2012

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptySam 14 Sep - 10:25

Bonjour,

Le plus simple est peut-être d'utiliser un module de type LK200 par croisement avec le câblage ci-dessous ?

Le réseau de Gaetan - Page 5 Mcl9

A+
Georges
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien
Capitole

Nombre de messages : 2995
Age : 66
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyDim 15 Sep - 7:48

Bonjour.

Je suis bien content d'avoir fait l'impasse sur toutes TJD et croisements sur mon réseau, de toutes façons à l'époque il n'y avait pas de TJD Electrofrog chez Peco, et comme c'était pour moi un impératif, d'avoir de bonnes continuités électriques.
Je sais bien que c'est moins esthétique, mais au moins, je ne me suis pas pris la tête la dessus.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69

DiCoS69

Nombre de messages : 11669
Age : 71
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyDim 15 Sep - 22:56

Au lieu de vous prendre la tête avec du Peco, montez du Tillig Elite... Wink
Là, au moins, les aiguilles et les TJS/TJD sont correctement polarisées sans avoir besoin de charcuter, sans risque de court-circuit quand une roue est mal calée ou qu'elle a un trop gros boudin, les lames sont d'une seule pièce et flexibles comme en réel, les pattes de lièvre sont reliées électriquement au cœur, le profil est très fin, et en plus il y a des aiguilles en kit qui permettent de s'affranchir des tracés traditionnels grâce à leur travelage modelable... Very Happy Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Bernard

Bernard

Nombre de messages : 2315
Age : 67
Localisation : Sailly lez Lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyLun 16 Sep - 6:08

Ouai Elie à raison vive le tillig élite
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien
Capitole

Nombre de messages : 2995
Age : 66
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyLun 16 Sep - 7:15

Bonjour.

Je sais bien les amis, mais quand j'ai découvert vos écrits expliquant et ventant le Tillig Elite, le réseau était déjà terminé.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gaetan974

Gaetan974

Nombre de messages : 673
Age : 61
Localisation : Ile de la Réunion
Emploi : En Vacances Eternelles
Loisirs : Modelisme
Date d'inscription : 09/02/2013

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyLun 16 Sep - 17:42

Bonsoir à tous Very Happy

Merci à vous pour vos conseils cheers

Georges ton Schéma est très clair, cela m'a permis de faire un choix sur le LK 200 pour mes SLE 394 study

Je commande le matériel et je vous tiens informé study

A+sunny
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Geo69



Nombre de messages : 4326
Age : 70
Localisation : Ouest Lyonnais
Emploi : Retraité
Loisirs : VAE / Moto et ... Trains
Date d'inscription : 21/01/2012

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyMar 17 Sep - 6:46

Bonjour,

Je vois que je n'ai pas cité la source de "mon" schéma ... Alors c'est ICI dans le paragraphe "Peco Electrofrog Crossing" ... Smile

A+
Georges
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gaetan974

Gaetan974

Nombre de messages : 673
Age : 61
Localisation : Ile de la Réunion
Emploi : En Vacances Eternelles
Loisirs : Modelisme
Date d'inscription : 09/02/2013

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyMer 18 Sep - 3:16

Merci GEORGES cheers

Je regarde cela study

A+sunny
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gaetan974

Gaetan974

Nombre de messages : 673
Age : 61
Localisation : Ile de la Réunion
Emploi : En Vacances Eternelles
Loisirs : Modelisme
Date d'inscription : 09/02/2013

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyMar 1 Oct - 18:46

Bonsoir à tous Very Happy

Aujourd'hui nous avons fait un peu de mécanique Basketball

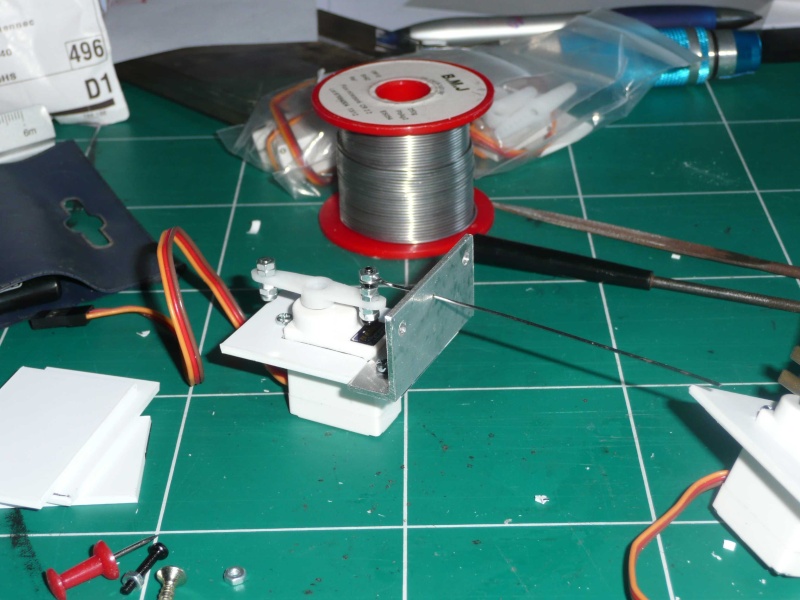

Préparation du proto et gabarit du servo commande des aiguilles PECO Wink

Merci JLB cheers


Le réseau de Gaetan - Page 5 Gabari10

Le réseau de Gaetan - Page 5 Gabari11

Le réseau de Gaetan - Page 5 Gabari12

Le réseau de Gaetan - Page 5 Gabari13

Le réseau de Gaetan - Page 5 Gabari14

Avec ce système je réalimente les coeurs et je fais fonctionner les feux study

Tout cela commandé par switchpilot servo study

Voilà les dernières infos  Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bijave66

bijave66

Nombre de messages : 2084
Age : 69
Localisation : 66 Laroque des Albères
Emploi : retraité
Loisirs : modélisme ferroviaire
Date d'inscription : 31/01/2011

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyMar 1 Oct - 18:56

Bonsoir Gaétan, pour les feux, ne t’embête pas, il y a des décodeurs pour ça, et même si tu veux, des décodeurs faits pour, "made in Elie" qui fonctionnent tip-top.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gaetan974

Gaetan974

Nombre de messages : 673
Age : 61
Localisation : Ile de la Réunion
Emploi : En Vacances Eternelles
Loisirs : Modelisme
Date d'inscription : 09/02/2013

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyMar 1 Oct - 19:00

Merci Maurice Very Happy

Il y a un bail, beaucoup de lecture study

J'ai suivi un fil sur les courbes de vitesse, très instructif, je vais pas tarder à faire des essais lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rico

rico

Nombre de messages : 5694
Age : 53
Localisation : Région de Vitré (35)
Emploi : Formation technique en automatismes
Loisirs : Train HO et bricolage en tout genre
Date d'inscription : 11/05/2008

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyMar 1 Oct - 19:57

Pour la signalisation, je ne vois pas bien le rapport avec la choucroute! On n'est plus en analogique, il me semble...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bijave66

bijave66

Nombre de messages : 2084
Age : 69
Localisation : 66 Laroque des Albères
Emploi : retraité
Loisirs : modélisme ferroviaire
Date d'inscription : 31/01/2011

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyMar 1 Oct - 20:22

Tu nous tiens au courant Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69

DiCoS69

Nombre de messages : 11669
Age : 71
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyMar 1 Oct - 20:53

Gaetan974 a écrit:

Avec ce système je réalimente les coeurs et je fais fonctionner les feux study

Tout cela commandé par switchpilot servo study

Voilà les dernières infos  Wink
Bien, bien, bien, avec ça les aiguilles au 1/160 n'ont qu'à bien se tenir, c'est pas la mécanique qui va plier...Very Happy
Heureusement, y'a la c.a.p...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gaetan974

Gaetan974

Nombre de messages : 673
Age : 61
Localisation : Ile de la Réunion
Emploi : En Vacances Eternelles
Loisirs : Modelisme
Date d'inscription : 09/02/2013

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyMer 2 Oct - 3:05

Bonjour à tous Very Happy


bijave66 a écrit:
Bonsoir Gaétan, pour les feux, ne t’embête pas, il y a des décodeurs pour ça, et même si tu veux, des décodeurs faits pour, "made in Elie" qui fonctionnent tip-top.
Oui Maurice, j'en ai discuté avec Elie, c'est une option que je vais prendre Very Happy

rico a écrit:
Pour la signalisation, je ne vois pas bien le rapport avec la choucroute! On n'est plus en analogique, il me semble...
Ce petit système vas me servir surtout pour l'animation avoisinante mais utile pour 2-3 aiguilles Twisted Evil
Autrement j'utilise Switchpilot servo avec et sans relais pour des aiguilles et croisement aiguilles cheers

DiCoS69 a écrit:
Bien, bien, bien, avec ça les aiguilles au 1/160 n'ont qu'à bien se tenir, c'est pas la mécanique qui va plier...
Heureusement, y'a la c.a.p...
Oui Elie, la plus part des servos non pas de CI et il manque une pièce en alu pour le guide de la  c.a.p, je pense que tu le supposais geek

Les RS8B ont etaient assemblés et positionnés pour les gares cachées, les photos arrivent cyclops

La suite + tard
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gaetan974

Gaetan974

Nombre de messages : 673
Age : 61
Localisation : Ile de la Réunion
Emploi : En Vacances Eternelles
Loisirs : Modelisme
Date d'inscription : 09/02/2013

Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 EmptyMer 2 Oct - 6:34

Bonjour  à tous Very Happy

Voilà la platine servos qui va équiper la plupart de mes aiguilles cheers

Celles équipés de CI serviront surtout pour les stops de Car-system  geek

Le réseau de Gaetan - Page 5 Servoe10

Le réseau de Gaetan - Page 5 Servoe11

A plus tard
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




Le réseau de Gaetan - Page 5 Empty
MessageSujet: Re: Le réseau de Gaetan   Le réseau de Gaetan - Page 5 Empty

Revenir en haut Aller en bas

Le réseau de Gaetan
Revenir en haut
Page 5 sur 37Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 21 ... 37  Suivant
 Sujets similaires
-
» Les nouveautés arrivent sur le réseau 3G de Bouygues Telecom
» Réseau local & Bbox
» carte réseau - Adaptateur Réseau Realtek
» Boosters et réseau
» pub RFF

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: Les Membres :: Les réseaux-
Sauter vers:
