 Parametrages plaque tournante générique

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4  Suivant
AuteurMessage
rico

avatar

Nombre de messages : 5353
Age : 52
Localisation : Région de Vitré (35)
Emploi : Formation technique en automatismes
Loisirs : Train HO et bricolage en tout genre
Date d'inscription : 11/05/2008

MessageSujet: Re: Parametrages plaque tournante générique    Ven 11 Oct - 16:05

Moi la plaque, elle est orientée côté salon...

Je sors aussi, d'accord!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01

avatar

Nombre de messages : 5291
Age : 70
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Parametrages plaque tournante générique    Ven 11 Oct - 16:14

Si tu as indexé ta plaque, tu dois avoir créé une série de boutons et tu dois les avoir affectés à des opérations de plaque tournante.

L'appui sur ces boutons déclenche le mouvement de la plaque pour aller vers une voie, dans le sens horaire ou le sens anti-horaire.

Lorsque tu crées un trajet, il faut dire à la plaque vers quelle voie elle doit aller. Cela se fait dans les paramètres du trajet, opérations en début de trajet.

Tu appuies sur le bouton "Liste", tu choisis les opérations de plaque tournante et tu dis où il faut aller pour le début du trajet.

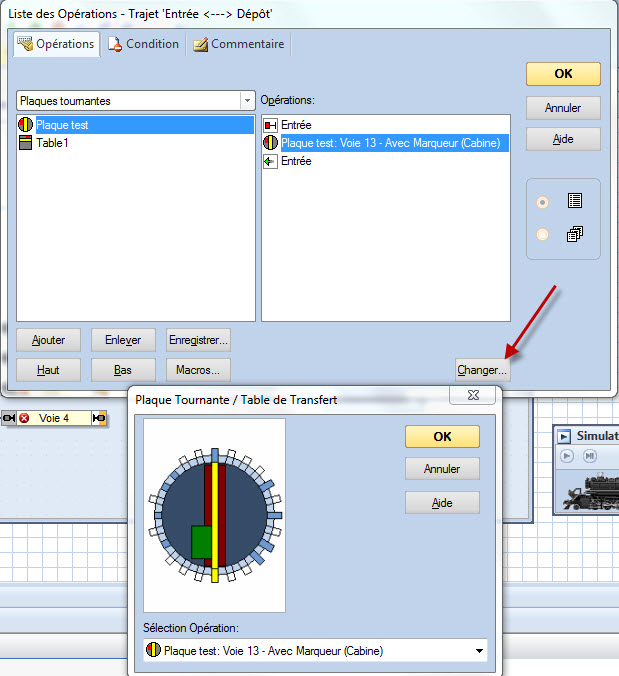

Voici un exemple:

Au départ du trajet, je verrouille le canton d'entrée sur le pont, pour laisser à la plaque le temps de se mettre en place.
Puis je fais aller la plaque à la voie 13 avec une opération de plaque tournante. Pour cela, j'appuie sur le bouton "Changer" et dans la fenêtre qui s'ouvre je positionne le pont vers la voie où il doit aller et dans la liste déroulante en bas, je choisis ce que la plaque doit faire.

Si ta plaque est indexée correctement, TC saura appuyer sur le bouton qui va bien pour envoyer la plaque où il faut.

En fin de liste, je déverrouille le canton d'entrée pour que la loco puisse démarrer;



A part venir chez toi, je ne vois pas ce que je peux faire de plus.

Jean

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver) Intellibox I et S88, DCC,  PCs sous Vista(32 bits) et W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Ven 11 Oct - 18:52

Merci pour ton aide !!! Je potasserai tout ça la semaine prochaine car je travaille ce week-end end. Si tu veux venir à la maison pas de soucis l'apero est toujours en stand by et le rose toujours frais !!!!

Merci encore et bon week-end end
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Mar 15 Oct - 14:06

Bonjour

Je viens d'essayer et c'est pas la joie!!!! Etant donné que mon pont est utilisé comme un super aiguillage (il n'y a pas de retournement) dans "opérations" quelles opération de plaque je mets car j'ai 4 choix possibles ? Pour moi logiquement ce serait soit
- sortie du pont en arrière
soit
- avec marqueur (cabine)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 8:56

Bonjour

Je suis en train de faire fonctionner mon pont en manuel avec mes interrupteurs. Est ce normal que mes signaleurs s'allume une fois sur deux ou sur trois quand l'indicateur est actif ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01

avatar

Nombre de messages : 5291
Age : 70
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 9:37

Une petite erreur de paramétrage quelque part?

Jean Smile

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver) Intellibox I et S88, DCC,  PCs sous Vista(32 bits) et W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 9:50

Bon alors d'après mes tests. Avec mes inter je n'arrive pas à déplacer mon pont d'une seule voie. Je pense que c'est normal. C'est complique à expliquer. Il faut qu'un signaleur soit actif pour arrêter le pont. Mais le signaleur n'est pas pas actif (ou rarement) donc la commande d'arrêt ne se fait pas. Par contre je ne sais pas pourquoi il n'est pas actif alors que l.indiquateur lui est bien actif confused

Jean pourrais tu confirmer mes dires si je t'envoie mon fichier ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01

avatar

Nombre de messages : 5291
Age : 70
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 10:02

Je ne pourrai faire que de la simulation en activant manuellement les indicateurs. J'ai bien peur que cela ne te serve pas à grand chose.

Vérifie que tes indicateurs et signaleurs sont paramétrés exactement comme expliqué par Freiwald dans le manuel.

Jean

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver) Intellibox I et S88, DCC,  PCs sous Vista(32 bits) et W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 10:21

Juste une petite question. Vu que mon pont ne se place pas toujours correctement, est ce qu'il y a une astuce dans la fenêtre plaque tournante pour pouvoir le placer correctement par rapport à sa position physique ?
Actuellement je déplace mon pont a l'aide de mes inters manuellement .

Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 11:39

J'ai un petit soucis..... Est normal d'avoir le canton du pont qui apparaît dans le dispatcher et dans le TCO ?

Est ce que çela à une importance pour les trajets ?

Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 14:03

Bonne nouvelle

J'ai essayer de faire rentrer une loc en remisage. Alors voilà ce que j'ai fait :
J'ai créer un trajet Ve/s -pont et un autre pont vers voie B.

Le pont se déplace correctement mais ce que j'ai du mal à faire c'est de "lancer"la loco après que le pont soit bien placé. Jean m'a montré sur une image mais je sais pas sur quel canton mettre le verrouillage.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01

avatar

Nombre de messages : 5291
Age : 70
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 14:42

Je ne suis pas certain que tu aies besoin de faire deux trajets. Tu devrais essayer de le faire avec un seul trajet.

Le canton qu'il faut verrouiller, c'est le canton avant le pont, pour toi le canton 9 de façon que la loco attende que le pont soit en place et l'itinéraire canton 9 --->pont soit activé.

Jean

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver) Intellibox I et S88, DCC,  PCs sous Vista(32 bits) et W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 14:54

Ok merci je vais essayer
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 15:03

Il faut faire un trajet avec 3cantons alors ? Pont, canton 9 et celui placé après (ou avant si on se dirige vers le pont)?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 15:38

Pour faire la manip avec un seul trajet pour l'instant c'est trop compliquer pour moi. Il faut déjà que j'arrive à ne pas faire partir la loc du pont avant que le pont soit immobilisé . Et la désolé mais j'y arrive pas. pale pale
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01

avatar

Nombre de messages : 5291
Age : 70
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 15:44

C'est pas compliqué de faire un seul trajet, il suffit de marquer le canton 9 comme canton de départ, la voie ou B ou C ... comme canton d'arrivée et de sélectionner les itinéraires appropriés. Bref, faire comme n'importe quel trajet.

Pour la loco qui part trop tôt du pont, est-ce que tu as fait la mesure de la durée de rotation de la plaque (onglet Général des propriétés de la plaque.

Tu peux aussi verrouiller le canton de plaque en opération de début de trajet et déverrouiller quand l'itinéraire est activé vers la voie choisie est activé.

Jean

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver) Intellibox I et S88, DCC,  PCs sous Vista(32 bits) et W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 15:48

Ok mais j'appréhende le changement de sens sur le pont ... Mais je vais essayer
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 16:08

J'ai bien mis "verrouiller la sortie" ensuite "déplacement du pont" et "déverrouillage de la sortie"!mais la loc avance quand même . Je sais plus ou j'en suis.Sad Sad
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01

avatar

Nombre de messages : 5291
Age : 70
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 17:01

Mets un délai d'une dizaine de secondes entre le verrouillage de la sortie et le déplacement du pont.

Jean

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver) Intellibox I et S88, DCC,  PCs sous Vista(32 bits) et W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 17:07

Le pont refuse de tourner. Je pend t'envoyer mon fichier ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01

avatar

Nombre de messages : 5291
Age : 70
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Parametrages plaque tournante générique    Mer 16 Oct - 20:14

Envoie si tu veux.

Je ne vois pas bien ce que je pourrai faire, mais je vais regarder;

Jean

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver) Intellibox I et S88, DCC,  PCs sous Vista(32 bits) et W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
Jean_01

avatar

Nombre de messages : 5291
Age : 70
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Parametrages plaque tournante générique    Jeu 17 Oct - 6:50

Juste une question:

En simulation, dans le dispatcher, lorsque tu cliques sur les icônes des itinéraires que tu as créés pour les voies de plaque, est-ce que ton pont bouge correctement dans la fenêtre de plaque tournante?

Jean

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver) Intellibox I et S88, DCC,  PCs sous Vista(32 bits) et W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Jeu 17 Oct - 6:54

Je n'utilise pas le mode simulation, je fais ça en direct live. Mais je n'utilise pas les itinéraires (peut être que c'est pas bien) je fais directement les trajets.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01

avatar

Nombre de messages : 5291
Age : 70
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Parametrages plaque tournante générique    Jeu 17 Oct - 9:11

En simulation, comme en réel, si tu cliques sur les icônes des itinéraires dans le dispatcher, tu dois voir ton pont tourner dans la fenêtre de plaque tournante pour aller se positionner en face de la voie correspondant à l'itinéraire.

Si ce n'est pas le cas c'est que tes itinéraires sont mal paramétrés.

Jean

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver) Intellibox I et S88, DCC,  PCs sous Vista(32 bits) et W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
nicosl299

avatar

Nombre de messages : 641
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: Parametrages plaque tournante générique    Jeu 17 Oct - 10:13

Je viens de faire ce que tu m'a dit. Dans les itinéraires, il y en a avec la flèche jaune ùo lorsque ma souris se trouve dessus elle change de forme (en levier d'aiguillage) et d'autre qui sont totalement grisés où lorsque ma souris tombe dessus j'ai un jolie "defense de stationner".
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Parametrages plaque tournante générique

Revenir en haut Aller en bas

Parametrages plaque tournante générique
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» trajets par plaque tournante
» Plaque tournante
» Plaque tournante et v 58E1
» Plaque tournante
» Décodeur de plaque tournante LDT TT-DEC

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: RRTC :: Divers-
Sauter vers:
