 Nouveau projet de réseau

Aller en bas
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
franckn



Nombre de messages : 86
Age : 46
Localisation : PEROLS
Emploi : Consultant réseaux / systèmes
Loisirs : Bricolage, Modélisme
Date d'inscription : 09/06/2013

Nouveau projet de réseau Empty
MessageSujet: Nouveau projet de réseau   Nouveau projet de réseau EmptyDim 27 Oct 2013 - 21:08

Bonsoir
Dans un précédent post, je vous ai informé  que je renonçait à mon projet de réseau dans une cave restaurée pour cause d'humidité. J'installerais le nouveau projet à cheval dans 2 chambres (sans pour autant occuper la totalité des pièces) dans les combles bien plus sèches.
le réseau sera de type os de chien. Epoque III ou III-IV
Une gare principale avec 4 voies + 3 pour le garage.
Une petite gare de passage pour autorail. à coté une petite remise autorail et enfin un dépôt loco vapeur. 2 hélicoïdes et une gare souterraine pour 10 convois.

Voile un petit aperçu du plan de la partie visible

Nouveau projet de réseau Mini_131027102143250057

Le réseau sera de type modulaire
Je me suis inspiré des travaux d'AlainUSA et je travaille actuellement sur une modélisation 3d du projet dont voici un premier aperçu (video youtube). Par contre je modélise toute la menuiserie. Cela me sera fort utile quand je commencerais les premières découpes... afro



Merci pour vos suggestions.

A bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Joel

Joel

Nombre de messages : 1326
Age : 75
Localisation : Rennes
Emploi : Retraité T.D.F.
Loisirs : Chorale Bridge Modélisme ferroviaire voile
Date d'inscription : 03/12/2011

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyDim 27 Oct 2013 - 21:19

Impressionnant, mais est ce la passion du train, ou sa construction !
Dans tous les cas chapeau, le projet sera je pense bien conçu, reste sa réalisation et son explotation
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
AlainUSA

AlainUSA

Nombre de messages : 168
Age : 53
Localisation : Seattle, WA, USA (Paris - 9h)
Emploi : Programme Manager (Software design & Project Management)
Loisirs : Photos, Cyclisme, Chemins de Fer et trains miniatures
Date d'inscription : 02/12/2012

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyLun 28 Oct 2013 - 13:33

Joli ! Si ta modelisation 3D est fidele par rapport a ta methode de construction, la construction sera un reel plaisir. Bien qu'ayant passe bcp de temps a modeliser la version 3D virtuelle, aujourd'hui la construction de ma premiere helicoidale est un plaisir, et plus un casse-tete.

Bravo !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JW28

JW28

Nombre de messages : 687
Age : 72
Localisation : Centre
Emploi : A la retraite je peux être cheminot, informaticien, jardinier, captain, chauffeur, project manager, et j'en passe....
Loisirs : Vélo, train Märklin, le digital, Mallorca, voyages, photo/vidéo, montage vidéo
Date d'inscription : 12/09/2007

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyLun 28 Oct 2013 - 18:29

Bonsoir,

Beau réseau, je suis impressionné par la modélisation. Une petite remarque cependant, c'est que je prévoirais une belle gare cachée à l'étage inférieur afin de stocker de belles rames. Et plus il y a de voies de stockage, plus ça sera confortable. Par expérience on manque toujours de voies de stockage des rames.

Ca n'est que mon avis bien sûr... Very Happy

Bonne continuation Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franckn



Nombre de messages : 86
Age : 46
Localisation : PEROLS
Emploi : Consultant réseaux / systèmes
Loisirs : Bricolage, Modélisme
Date d'inscription : 09/06/2013

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyMar 5 Nov 2013 - 20:50

Bonsoir

La gare cachée est prévue dans l'étage inférieur de partie qui n'est pas totalement modélisée pour l'instant. 5 Voies dans chaque sens...

++
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franckn



Nombre de messages : 86
Age : 46
Localisation : PEROLS
Emploi : Consultant réseaux / systèmes
Loisirs : Bricolage, Modélisme
Date d'inscription : 09/06/2013

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyLun 9 Déc 2013 - 21:51

Enfin du concret...

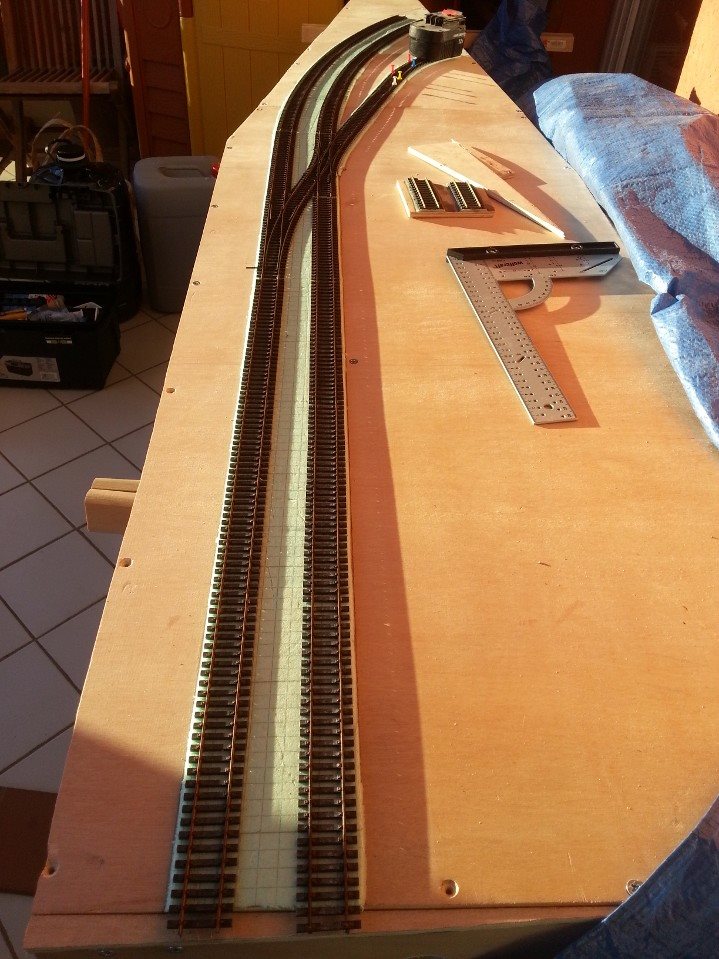

La fabrication du premier module a commencé. la menuiserie est terminée dans les grandes lignes ainsi que la pose de la voie.

Nouveau projet de réseau Module10

Ballastage et voie patinée

Nouveau projet de réseau Ballas11
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franckn



Nombre de messages : 86
Age : 46
Localisation : PEROLS
Emploi : Consultant réseaux / systèmes
Loisirs : Bricolage, Modélisme
Date d'inscription : 09/06/2013

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyJeu 6 Mar 2014 - 22:22

Bonsoir

Juste un post pour vous montrer l'évolution :
le câblage du 1er module est quasiment terminé et des premiers test de roulage semblent ok. reste juste à mettre les décodeurs de signalisation (merci Elie). Ensuite on pourra tester la retro sur un bout du tco train controller

J'ai préparé un petit caisson qui sera relié au module par des charnières car celui ci devra pouvoir être soulevé pour permettre le passage.

Le décor va bientôt commencer
Nouveau projet de réseau Wp_20110" />

Nouveau projet de réseau Wp_20112" />

A bientôt pour la suite
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69

DiCoS69

Nombre de messages : 11856
Age : 71
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyJeu 6 Mar 2014 - 23:31

Ce sera assurément, une jolie petite gare... Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dudule

dudule

Nombre de messages : 1374
Age : 67
Localisation : fourques
Emploi : Papé à temps plein. au 01 01 14
Loisirs : modélisme air et fer et autres conceptions inutiles stockeur de stylo publicitaire (+ de 3000 dans les caisses)
Date d'inscription : 05/04/2008

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyVen 7 Mar 2014 - 7:55

bonjour
je viens de visionner la vidéo postée par francKn , à la fin du sujet traitant de son réseau ( très bien fait)
j'ai visionner celle sur les train de 1500 M et je me pose la question de savoir à quoi sert la loco du milieu de convoi puisque celle ci à les pantographes en posotion basse
autre question si je ne fait pas d'erreurs le cantonnement SNCF est de 1000 M ,cela ne va t'il pas poser problème ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dudule

dudule

Nombre de messages : 1374
Age : 67
Localisation : fourques
Emploi : Papé à temps plein. au 01 01 14
Loisirs : modélisme air et fer et autres conceptions inutiles stockeur de stylo publicitaire (+ de 3000 dans les caisses)
Date d'inscription : 05/04/2008

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyVen 7 Mar 2014 - 8:08


re moi
quelles sont les dimensions de ce projet , l'idée générale me plait bien et pourrait me permettre de garder mon réseau lors de son déplacement sans faire de trop grandes modifs qui engendreraient pas mal de perte au niveau du matériel de voies
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01
Ignare immobile
Jean_01

Nombre de messages : 5981
Age : 72
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyVen 7 Mar 2014 - 8:11

dudule a écrit:
...
autre question si je ne fait pas d'erreurs le cantonnement SNCF est de 1000 M ,cela ne va t'il pas poser problème ?

Voici ce que dit Wikipedia sur le sujet:

"La longueur des cantons varie en fonction de la fréquentation de la voie, de son régime d'exploitation et du système de cantonnement. La longueur du canton va de 1 500 mètres (2 fois la longueur maximum d'un train de marchandise, qui est de 750 m), rarement moins, sur les portions de ligne très fréquentées, à plusieurs kilomètres (parfois plus de 20 km en block manuel)."

Jean  Smile

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver), V9 Gold (Silver) Intellibox I et S88, DCC,  PC sous  W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
dudule

dudule

Nombre de messages : 1374
Age : 67
Localisation : fourques
Emploi : Papé à temps plein. au 01 01 14
Loisirs : modélisme air et fer et autres conceptions inutiles stockeur de stylo publicitaire (+ de 3000 dans les caisses)
Date d'inscription : 05/04/2008

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyVen 7 Mar 2014 - 8:22

merci Jean
donc , pas de problème  en vue .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franckn



Nombre de messages : 86
Age : 46
Localisation : PEROLS
Emploi : Consultant réseaux / systèmes
Loisirs : Bricolage, Modélisme
Date d'inscription : 09/06/2013

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyLun 10 Mar 2014 - 21:49

Bonsoir

Ci dessous une vue globale du projet incluant les murs du local. Le réseau sera répartit sur 2 pièces. Sa longueur sera grosso
modo de 8,60 et 2,23 m  au plus large

Nouveau projet de réseau Projet11" />

N'hésitez pas si vous avez des questions...

A++
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69

DiCoS69

Nombre de messages : 11856
Age : 71
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyMar 11 Mar 2014 - 1:19

Un bien bel espace pour faire du train...  Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dudule

dudule

Nombre de messages : 1374
Age : 67
Localisation : fourques
Emploi : Papé à temps plein. au 01 01 14
Loisirs : modélisme air et fer et autres conceptions inutiles stockeur de stylo publicitaire (+ de 3000 dans les caisses)
Date d'inscription : 05/04/2008

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyMar 11 Mar 2014 - 8:20

merci franckn pour cette vue d'ensemble, pour les dimensions je suis rassuré; je devrais pouvoir récupérer 10mX4m, il y aura donc un peut de place pour aménager un coin atelier
très beau projet que tu nous présente là
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyMar 11 Mar 2014 - 12:04

dudule a écrit:

autre question si je ne fait pas d'erreurs le cantonnement SNCF est de 1000 M ,cela ne va t'il pas poser problème ?

Salut,

Je ne vois pas en quoi la longueur des trains est liée avec la longueur des cantons. Quand un train circule, il est un moment ou un autre à cheval sur 2 cantons (voire plus).

Sur le réseau national, en BAL, un des plus courts cantons fait environ 100 m, ceci arrive notamment dans les gares de banlieue parisienne, ou ~400 m comme en gare de Lyon Perrache ou Rouen... L'avantage des cantons courts est de fluidifier le trafic. Le signal "jaune cli" prends alors dans ces cas là tout sa nécessité.

La méthode utilisée pour définir la longueur d'un canton est la distance de l'entre le signal "d'annonce" et le signal "d'arrêt" en tenant compte de la plus grande vitesse et de la catégorie des trains autorisés sur la ligne.

En BAL toujours, les cantons ont une longueur maximale de 2800 m, ils peuvent atteindre exceptionnellement 3000 m (présence d'un ouvrage d'art par exemple).
En BAPR, les cantons font de 6 à 15 km environ; le débit est moindre.
En BM, les cantons font en moyenne 25 km mais il en existe qui atteigne presque les 100 km... Le débit est quasi nul...

Sur mon réseau piloté avec TC, je ne me suis jamais occupé de la longueur des trains pour faire mes cantons (mis à part les garages !) et cela fonctionne très bien !
Revenir en haut Aller en bas
claude1



Nombre de messages : 877
Age : 68
Localisation : region parisienne et Arreau
Emploi : retraité
Loisirs : trains
Date d'inscription : 10/09/2011

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyMar 11 Mar 2014 - 12:55

Très bonne réponse!
En plus il me semble difficile de reproduire à l'échelle, même en Z, la longueur des cantons.
 No No No
claude
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dudule

dudule

Nombre de messages : 1374
Age : 67
Localisation : fourques
Emploi : Papé à temps plein. au 01 01 14
Loisirs : modélisme air et fer et autres conceptions inutiles stockeur de stylo publicitaire (+ de 3000 dans les caisses)
Date d'inscription : 05/04/2008

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyMar 11 Mar 2014 - 18:40

merci à Kvb pour cette explication, on voit le pro, c'est bon pour notre culture ferroviaire qu'il y ai des contributeurs en active sur le forum
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69

DiCoS69

Nombre de messages : 11856
Age : 71
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyMar 11 Mar 2014 - 19:07

Voila qui va mettre du baume au cœur de Patrick (alias Capitole) qui affectionne les cantons courts... Very Happy Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien
Capitole

Nombre de messages : 3003
Age : 66
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyMer 12 Mar 2014 - 8:57

cheers YES, YES cheers  j'ai regardé le catch Américain hier soir  Arrow

D'ailleurs ça me vaut, je crois, d'être le seul du forum à bénéficier d'une appréciation sous mon pseudo.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
franckn



Nombre de messages : 86
Age : 46
Localisation : PEROLS
Emploi : Consultant réseaux / systèmes
Loisirs : Bricolage, Modélisme
Date d'inscription : 09/06/2013

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyJeu 10 Avr 2014 - 20:46

Bonsoir

Le décor est commencé. J'ai fait le choix d'utiliser des flocages non statique de chez Woodland. Des produits excellents.

Nouveau projet de réseau Wp_20114

J'ai malheureusement un peu trop chargé la végétation. Du coup ca fait un peu sauvage mais ca augmente l'effet de petite gare un peu à l'abandon...

Nouveau projet de réseau Wp_20115

Il faut que je camoufle les bordures jaunes. Après la partie décor, ce module rejoindra ma résidence secondaire où il sera définitivement installé et détaillé et je passerais au suivant...

A bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69

DiCoS69

Nombre de messages : 11856
Age : 71
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyJeu 10 Avr 2014 - 22:25

franckn a écrit:

J'ai malheureusement un peu trop chargé la végétation. Du coup ca fait un peu sauvage mais ca augmente l'effet de petite gare un peu à l'abandon...
A bientôt

Franchement, je ne trouve pas... en ajoutant quelques arbustes, quelques détails (borne incendie, boite aux lettres, panneaux indicateurs, par ex.) le décor correspondra bien à la situation de cette petite gare...  Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JDL

JDL

Nombre de messages : 442
Localisation : indre et loire ( 37 )
Emploi : retraité
Loisirs : modelisme ferroviaire - bricolage
Date d'inscription : 26/06/2011

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptyVen 11 Avr 2014 - 20:03

Joli travail !
à suivre..........

Cordialement
J.Dominique
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien
Capitole

Nombre de messages : 3003
Age : 66
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptySam 12 Avr 2014 - 8:28

Ça commence à prendre tournure, effectivement avec quelques arbres, arbustes, touffes d'herbes (voir tuto de Renaud) ça va changer encore d'allure.
Ça me va bien de donner des avis sur du décor, moi qui suit une buse dans ce domaine.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Bernard

Bernard

Nombre de messages : 2329
Age : 67
Localisation : Sailly lez Lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau EmptySam 12 Avr 2014 - 10:29

Pourtant Patrick une buse se fond parfaitement dans le décor......
Mort de rire
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




Nouveau projet de réseau Empty
MessageSujet: Re: Nouveau projet de réseau   Nouveau projet de réseau Empty

Revenir en haut Aller en bas

Nouveau projet de réseau
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: Les Membres :: Les réseaux-
Sauter vers:
