Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyJeu 10 Avr 2014 - 10:20

Bonjour,

que penser vous de se nouveau module CDF  lien constructeur et de la compatibilité avec RRTC
Revenir en haut Aller en bas
http://www.fotocommunity.fr/ma-communaute/photos
Christophe

Christophe


Nombre de messages : 3903
Localisation : Nantes
Emploi : Journaliste
Date d'inscription : 07/06/2009

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyJeu 10 Avr 2014 - 10:39

efu a écrit:
Bonjour,

que penser vous de se nouveau module CDF  lien constructeur et de la compatibilité avec RRTC

Avec TC je ne sais pas, avec la réalité je suis pas certain, la transition me paraît bien trop rapide. À vérifier, il me semble voir des allumages qui précèdent l'extinction de l'indication en cours d'effacement... ?

_________________
amicalement,
Christophe


Téléchargement de la version française de TrainController : ICI



licence RRTC Gold V9 C1 sur W10pro

réseau RhB, IIm (LGB) en extérieur, http://traindejardin.free.fr
- commande et l'alimentation de la voie, (traction et signalisation) : Lenz LZV 200 + 2(LV 102) (soit 22 V 12 A)
- rétro-signalisation : HSI LDT RS232 avec détecteurs Dicos69 + modules RM-88-N-O, (fiable à l'extérieur, même avec 45 mètres de câbles RJ45) et RM-GB-8-N pour la partie intérieure (garage du réseau).
+SmartHand sur iphone et Safari via wifi.
Navigator Massoth, via émetteur/récepteur Massoth raccordé en XpressNet sur la centrale Lenz.

petit réseau RhB en H0m à l'intérieur. Avec LZV 200 (sur 16V) et une rétro RS-8 de LDT.

À l'HistoRail de Saint-Léonard-de-Noblat :
réseau en H0, avec LZV200 (sur 16V) et LRB08 pour la détection et la rétro-signalisation.
Revenir en haut Aller en bas
http://traindejardin.free.fr
Invité
Invité




Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyJeu 10 Avr 2014 - 11:35

Christophe a écrit:
efu a écrit:
Bonjour,

que penser vous de se nouveau module CDF  lien constructeur et de la compatibilité avec RRTC

Avec TC je ne sais pas, avec la réalité je suis pas certain, la transition me paraît bien trop rapide. À vérifier, il me semble voir des allumages qui précèdent l'extinction de l'indication en cours d'effacement... ?

Bonjour,

Pour TC je ne sais pas non plus. Par rapport à la réalité, ce n'est pas si mal... Le clignotement du rappel 60 est trop lent.
Dans le réel, les feux des signaux s'allument toujours avant l'extinction de la signalisation précédente, ce ne sont que quelques millisecondes mais les signaux doivent toujours présenter une indication ou sinon ce serait une anomalie...
Il ne faut pas oublié que les nouveaux signaux à DEL installés aujourd'hui sur le RFN ne donnent plus l'effet d'allumages et d'extinctions progressifs.
Ce que nos yeux traduisent par du "progressif" est uniquement dû au fait du "chauffage" et du "refroidissement" des filaments des ampoules à incandescence amplifiés par l'optique des feux des signaux...
Revenir en haut Aller en bas
Vince26




Nombre de messages : 620
Localisation : Normandie
Date d'inscription : 16/05/2012

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyVen 11 Avr 2014 - 0:39

Pour avoir discuté avec le constructeur dénommé Marcel, je crois que tout est paramètrable (vitesse de clignotement, inertie,...)
Revenir en haut Aller en bas
DiCoS69

DiCoS69


Nombre de messages : 16968
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyVen 11 Avr 2014 - 1:39

Une notice d'utilisation détaillée en .pdf est téléchargeable sur le site CDF.
Tout se paramètre au moyen de CVs et aussi de bits (notamment pour créer des masques), c'est donc un peu rébarbatif pour certains...
L'inconvénient majeur se situe avec les signaux complexes comportant des affichages tantôt fixes, tantôt clignotants, cela nécessite une double connexion (2 sorties) du feu concerné car une sortie ne peut pas être fixe et clignotante, le choix en est fait au moment de la configuration.
Sinon, le produit est sérieux, comme la maison CDF et Marcel Thomas, d'ailleurs...
Revenir en haut Aller en bas
Larist




Nombre de messages : 974
Localisation : 72
Emploi : retraité
Loisirs : Voyages bricolage modélisme
Date d'inscription : 07/09/2011

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyVen 11 Avr 2014 - 10:09

DiCoS69 a écrit:
comme la maison CDF et Marcel Thomas, d'ailleurs...

Tout à fait d'accord. Pour ma part je préfère acheter chez lui, même si c'est parfois plus cher mais au moins on a du conseil et du SAV. Pour info, désormais il commercialise Train Controller. Very Happy

A+

Alain
Revenir en haut Aller en bas
Christophe

Christophe


Nombre de messages : 3903
Localisation : Nantes
Emploi : Journaliste
Date d'inscription : 07/06/2009

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyVen 11 Avr 2014 - 11:05

Larist a écrit:
Pour info, désormais il commercialise Train Controller. Very Happy
Alain

Ce qui ne change pas grand chose, tout au plus cela donne de la visibilité au soft dans les expos.

_________________
amicalement,
Christophe


Téléchargement de la version française de TrainController : ICI



licence RRTC Gold V9 C1 sur W10pro

réseau RhB, IIm (LGB) en extérieur, http://traindejardin.free.fr
- commande et l'alimentation de la voie, (traction et signalisation) : Lenz LZV 200 + 2(LV 102) (soit 22 V 12 A)
- rétro-signalisation : HSI LDT RS232 avec détecteurs Dicos69 + modules RM-88-N-O, (fiable à l'extérieur, même avec 45 mètres de câbles RJ45) et RM-GB-8-N pour la partie intérieure (garage du réseau).
+SmartHand sur iphone et Safari via wifi.
Navigator Massoth, via émetteur/récepteur Massoth raccordé en XpressNet sur la centrale Lenz.

petit réseau RhB en H0m à l'intérieur. Avec LZV 200 (sur 16V) et une rétro RS-8 de LDT.

À l'HistoRail de Saint-Léonard-de-Noblat :
réseau en H0, avec LZV200 (sur 16V) et LRB08 pour la détection et la rétro-signalisation.
Revenir en haut Aller en bas
http://traindejardin.free.fr
efu

efu


Nombre de messages : 9
Localisation : ile de france
Emploi : administrateur system & réseaux
Loisirs : modelisme ferroviaire, photo
Date d'inscription : 25/06/2013

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyVen 11 Avr 2014 - 12:00

Larist a écrit:
DiCoS69 a écrit:
comme la maison CDF et Marcel Thomas, d'ailleurs...

Pour ma part je préfère acheter chez lui, même si c'est parfois plus cher mais au moins on a du conseil et du SAV. Pour info, désormais il commercialise Train Controller. Very Happy

A+

Alain


merci pour vos explication mais j'aime mien la boutique CDF et je la trouve moins cher que d'autre boutique sur paris exemple aiguillage PECO ST-241 a 12€ chez CDF et a 14€80 voir 16€ chez d'autre.

Eric Alias EFU

Revenir en haut Aller en bas
http://www.fotocommunity.fr/ma-communaute/photos
Bernard

Bernard


Nombre de messages : 2776
TrainController : Gold 8.0
Localisation : Sailly lez Lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyVen 11 Avr 2014 - 12:33

Enfin pour ceux qui ne veulent pas bidouiller et monter eux même les cartes électroniques, voilà un boitier complet de signalisation française, digitalisé, permettant d'y commuter tous les feux. Le prix reste démocratique 29.00€ garantie montée en boitier....
Revenir en haut Aller en bas
efu

efu


Nombre de messages : 9
Localisation : ile de france
Emploi : administrateur system & réseaux
Loisirs : modelisme ferroviaire, photo
Date d'inscription : 25/06/2013

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyJeu 17 Avr 2014 - 10:09

Merci a tous pour vos réponse en parcourant le manuel j'ai vue qu'il est compatible RRTC

Image hébergée par servimg.com

je vais acheter se module pour le teste avec des feux Jouef modifier avec des led

eric alias EFU
Revenir en haut Aller en bas
http://www.fotocommunity.fr/ma-communaute/photos
DiCoS69

DiCoS69


Nombre de messages : 16968
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyJeu 17 Avr 2014 - 19:52

Sur un 3 feux, tu ne rencontreras aucun problème à condition de paramétrer correctement les déclencheurs...
Revenir en haut Aller en bas
efu

efu


Nombre de messages : 9
Localisation : ile de france
Emploi : administrateur system & réseaux
Loisirs : modelisme ferroviaire, photo
Date d'inscription : 25/06/2013

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptySam 19 Avr 2014 - 20:38

Bonsoir à tous,

J'ai donc acheté le décodeur de signaux CDF et pour le tester j'ai mis deux leds,  branché une alimentation 12v DC 600 ma, récupéré d'un vieux router HS et branché sur la voie de programmation .

Module décodeur pour signaux lumineux  CDF P1030712



Je dispose de deux décodeur d'aiguille " 1S-DEC-4 LDT " en CV#1 "1,2,3,4" et d'un décodeur pour accessoires  avec décharge capacitive de chez CDF CV#2 " 5,6,7,8" config d'origine.

Module décodeur pour signaux lumineux  CDF P1030713


Etant débutant, mon problème est que je n'arrive pas à paramétrer  mon nouveau décodeur en CV#3. Pour cela, j'ai essayé avec la multimaus, ou la programmation de cv loco sur la tablette et avec le logiciel maintenance de la Z21 " photo ci-joint.

Module décodeur pour signaux lumineux  CDF Z21-ma12


Malgré les lectures des modes d'emploi et des forums je ne sais pas si j'utilise la bonne procédure et j'avoue que je ne sais pas quelle valeur indiqué.

Je vous remercie de bien m'aider.
Bien à vous,

EFU alias Eric
Revenir en haut Aller en bas
http://www.fotocommunity.fr/ma-communaute/photos
Jean_01
Ignare immobile
Jean_01


Nombre de messages : 8167
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyDim 20 Avr 2014 - 9:29

Je pense que tout cela est bien expliqué dans la notice que je viens de lire rapidement.

Si tu veux le faire fonctionner avec des signaux à 2 ou 3 feux comme dans ton image, il suffit de lui mettre la valeur 3 dans CV1 et non pas une quelconque valeur dans CV3 comme tu l'as écrit. Ton décodeur aura alors la fourchette d'adresse 9 à 12 pour n'importe quelle centrale sauf la Z21.

Dans TC, il faut tenir compte de la remarque de la notice qui t'indique que pour la centrale Z21, il y a un décalage de 4 adresses. Avec la Z21, ton décodeur répondra aux adresses 13 à 16. Ce sont ces adresses qu'il te faudra utiliser dans TC dans les propriétés des signaux. (voir en bas de la page 3 de la notice)

Toutes les autres valeurs de CV par défaut sont correctes d'origine.

Pour la programmation, le décodeur doit obligatoirement être branché à la sortie "voie de programmation" de ta centrale et le cavalier J01 enlevé.

Dans ton interface de programmation, je pense qu'il faut que tu coches la case MM et la case "Accesory decoder". Ensuite tu mets 1 dans "CV number" et 3 dans "Value".

Tu valides le tout et tu remets le cavalier J01 en place.

Bon courage

Jean  Smile

Revenir en haut Aller en bas
http://perso.numericable.fr/dagron.jean/
efu

efu


Nombre de messages : 9
Localisation : ile de france
Emploi : administrateur system & réseaux
Loisirs : modelisme ferroviaire, photo
Date d'inscription : 25/06/2013

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyDim 20 Avr 2014 - 12:18

Merci jean,

Tes explications me sortent de mon brouillard pour l'attribution des CV.

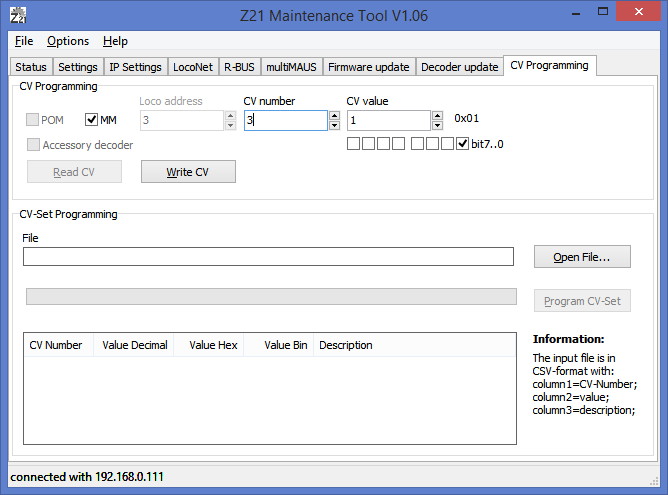

J'ai bien étudié ta solution mais je ne peut pas mettre "MM" en même temps que "Accesory decoder", vooir image ci dessous.

Module décodeur pour signaux lumineux  CDF Z21-ma13

Merci de ta collaboration.

EFU Eric
Revenir en haut Aller en bas
http://www.fotocommunity.fr/ma-communaute/photos
Jean_01
Ignare immobile
Jean_01


Nombre de messages : 8167
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyDim 20 Avr 2014 - 13:58

Est-ce que tu as essayé en ne cochant pas MM (qui veut peut être dire MultiMaus) et en cochant uniquement "Accessory decoder"? Est-ce que c'est possible?

Sinon, essaye les différentes combinaisons pour voir quand tu as accès à la case "Accessory decoder".

Je ne suis pas utilisateur de Z21, je n'ai pas sa notice ni son logiciel associé, donc je ne peux pas en dire davantage.

Il me semble que la procédure pour programmer un décodeur d'accessoires devrait être décrite dans la notice de la Z21. Est-ce que tu as bien lu cette notice?

Jean
Revenir en haut Aller en bas
http://perso.numericable.fr/dagron.jean/
efu

efu


Nombre de messages : 9
Localisation : ile de france
Emploi : administrateur system & réseaux
Loisirs : modelisme ferroviaire, photo
Date d'inscription : 25/06/2013

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyJeu 24 Avr 2014 - 21:04

Bonsoir,

Après les chocolats de Pâques, j’ai relu le mode d’emploi de la Z21, rien sur la programmation des décodeurs  d’accessoires  sur le site du http://www.z21.eu/fr/Downloads, une illustration et rien d’autre.

Mardi je me suis rendu chez CDF avec ma Z21, la multiMAUS et l’ordinateur.
Mr marcel  THOMAS m’a aidé à comprendre le problème. En fait, le logiciel Z21 Maintenance V1.06  ne fonctionne pas pour la programmation de CV.
La programmation s’est effectuée avec mon Iphone : numéro de CV = 33, valeur CV = 2, test avec la multiMAUS A0009 aiguille droite = vert, A0009 aiguille déclenchée = rouge et A0010 aiguille droite = orange.

De retour chez moi, je me suis mis au câblage et paramétrage des signaux  pour que les deux  feux orange clignotent en A0010 et A0012 aiguille déclenchée. J’ai testé de nombreuses valeurs de CV sur le numéro CV 34 et valeur 66 .,ce réglage  correspond parfaitement à ma configuration voulue.

J’ai réalisé des tests sur TC mais je suis un peu perdu.
Faut-il que je paramètre un accessoire étendu ou un signal à quatre feux ?

Je remercie Jean et Marcel Thomas pour leur aide.

Revenir en haut Aller en bas
http://www.fotocommunity.fr/ma-communaute/photos
Jean_01
Ignare immobile
Jean_01


Nombre de messages : 8167
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyJeu 24 Avr 2014 - 21:31

J'ai regardé la vidéo ... le moins qu'on puisse dire, c'est qu'il y a du boulot à faire.

Personnellement, avant de m'attaquer aux signaux, je m'attaquerais au profil des locomotives et au paramétrage des cantons:

- Je n'ai jamais vu de A1A ou de 67000 rouler à la vitesse d'un TGV et encore moins sur des aiguilles en sortie de gare ....

- Le jaune clignotant est-il vraiment justifié par la longueur du canton suivant?

- Je ne vois pas bien comment les deux feux peuvent être au vert simultanément ou au jaune simultanément, compte tenu de la position de l'aiguille qui est située juste après eux.

- Quant à l'arrêt final sur l'aiguille de sortie, donc en grillant le feu ... j'espère que c'est juste un gag.

Cela dit, si tu exploites avec TC Gold et que tu utilises plus de 2 adresses par feu, c'est par les accessoires étendus qu'il te faut passer.

Mais encore une fois, en toute amitié, occupe toi de tes circulations avant de penser aux feux, ils ne sont là que pour le décor et ne servent strictement à rien pour arrêter les trains.

Jean  Smile

Revenir en haut Aller en bas
http://perso.numericable.fr/dagron.jean/
DiCoS69

DiCoS69


Nombre de messages : 16968
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyJeu 24 Avr 2014 - 23:47

Je suis de l'avis de Jean... il y a du boulot...!
1) une nacelle à 3 feux ne peut pas porter la plaque "Nf"
2) les circulations se faisant à gauche, le signal affecté à chaque voie doit être déporté sur la gauche de la voie.
3) le feu jaune n'a aucune raison de clignoter ici
4) l'affichage des feux est totalement incohérent
Si c'est juste un test pour voir les feux s'allumer, ça marche, mais, je ne vois pas la nécessité d'une vidéo.
A mon avis, ce genre de média sert à montrer quelque chose d'intéressant pour la communauté... je ne vois rien de tout ça ici...
Franchement, commence par bien manipuler ton matériel numérique en combinaison avec TC avant de te lancer dans les accessoires figuratifs...  Very Happy
Revenir en haut Aller en bas
DiCoS69

DiCoS69


Nombre de messages : 16968
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyVen 25 Avr 2014 - 14:51

efu a écrit:

J’ai réalisé des tests sur TC mais je suis un peu perdu.
Faut-il que je paramètre un accessoire étendu ou un signal à quatre feux ?

Pour tes signaux 3 feux, tu peux utiliser un signal 3 états, puisque apparemment, le décodeur CDF se comporte au niveau adressage, comme un décodeur d'accessoire classique avec 2 états par adresse, et un signal 3 états sur TC possède bien 2 adresses... si, par contre, tu veux ajouter le jaune clignotant, ça te fait un état supplémentaire, il faut alors utiliser un 4 états, modifié éventuellement au niveau du pictogramme...
Il vaut mieux que tu évites les accessoires étendus tant que tu ne connais pas bien les arcanes de TC...
Revenir en haut Aller en bas
Jean_01
Ignare immobile
Jean_01


Nombre de messages : 8167
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyVen 25 Avr 2014 - 15:46

Elie,

Le problème est qu'il utilise 3 adresses pour ses feux. Il ne peut donc pas utiliser un signal à 4 feux défini dans TC qui ne va prendre que 2 adresses.

Ou alors, il faut qu'il utilise deux symboles de signaux couplés et la gestion des déclencheurs devient tout aussi difficile, pour un débutant, que de passer par les accessoires étendus.

Jean  Smile
Revenir en haut Aller en bas
http://perso.numericable.fr/dagron.jean/
DiCoS69

DiCoS69


Nombre de messages : 16968
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyVen 25 Avr 2014 - 16:00

Non, non, Jean... pas d'accord !
Il n'utilise que 2 adresses par signal :
9 droit = vert
9 dévié = rouge
10 droit = jaune
10 dévié = jaune clignotant
et pareil pour le second avec les adresses 11 et 12...
Par contre, s'il tombe dans les carrés 4 états avec, en plus, un des feux clignotant, il est cuit... il faut alors passer aux accessoires étendus...
Revenir en haut Aller en bas
Jean_01
Ignare immobile
Jean_01


Nombre de messages : 8167
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyVen 25 Avr 2014 - 17:57

Ok, je ne l'avais pas compris comme ça  Smile

Jean
Revenir en haut Aller en bas
http://perso.numericable.fr/dagron.jean/
schinet

schinet


Nombre de messages : 40
Localisation : Vanves
Date d'inscription : 18/10/2010

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyLun 6 Oct 2014 - 19:27

Bonjour,
je reprends ce fil car j'ai acheté un décodeur CDF pour test.
Excellente notice claire. programmation facile, nombreux paramétrages dispo (durée d'extinction progressive, clignotement etc...
Mais j'ai un souci dont je n'ai pas vu référence sur le forum.
J'ai paramétré le décodeur CDF pour gérer deux signaux 4 feux.
Mes sorties 1 2 3 et 4 gère donc un feux. mes 4 états pour tests sont alors vers VL, double rouge Carré, Avertissement, avertissement clignotant.
Le décodeur est paramétré @ 15 et commande donc des accessoires 57 à 60.
Je pensais créer dans RRTC un feux 4 états utilisant l'adresse 57 et 58. Et simplement adresser chaque sortie 1 2 3 et 4 avec ces deux adresses.
L'effet n'est pas celui attendu : j'ai bien carré et VL sur sortie 1 et 2. mais sur les deux états suivants (sortie 3 et 4) je vois un allumage transitoire rapide du feux jaune avant rebascule sur alternativement rouge ou vert.
A savoir sur le décodeur CDF que dès l'activation d'une nouvelle entrée, la précédente est automatiquement éteinte. logique.
Je me demande si RRTC et le décodeur fonctionne bien ensemble car, si j'en crois le fonctionnement d'une TDJ par exemple, RRTC envoi bien deux commandes successives pour changer avec un léger décalage les deux états de l'accessoire double.
J'ai l'impression que pour mes signaux, la première impulsion produit le jaune et la suivante renvoi un message pour rouge ou vert éteingant du même coup le jaune.
Un peu comme si le décodeur ne prenait pas bien l'exploitation des 4 états.
Le CV33 du décodeur est bien sur 2 pour 2 signaux 4 feux.

Est-ce que vous avez eu ce cas qui ne semble pas très original ?
Savez-vous ou je me trompe ?
Ou Est-ce normal que je sois obligé de gérer mon quatre feux avec deux signaux deux feux et un enfer de conditions et déclanchement dans une gare complexe...

Merci de votre aide et de ce forum !



Revenir en haut Aller en bas
DiCoS69

DiCoS69


Nombre de messages : 16968
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyLun 6 Oct 2014 - 21:39

schinet a écrit:
Bonjour,
Ou Est-ce normal que je sois obligé de gérer mon quatre feux avec deux signaux deux feux et un enfer de conditions et déclanchement dans une gare complexe...

Merci de votre aide et de ce forum !

Si le paramétrage est pour toi un enfer, tu vas vivre en enfer, car gérer son réseau avec un logiciel, c'est avant tout de longs paramétrages de toutes sortes... pour pouvoir après regarder tourner ses trains en toute sérénité et sécurité...
Oui, la signalisation dans les gares demande un gros paramétrage.
Mais, si le décodeur est conçu pour, tu n'as pas besoin de 2 signaux 2 feux pour gérer un 4 feux...
Revenir en haut Aller en bas
Jean_01
Ignare immobile
Jean_01


Nombre de messages : 8167
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF EmptyLun 6 Oct 2014 - 22:19

Le paramétrage du signal doit s'effectuer en 3 phases:

- Phase 1: faire fonctionner le signal avec les touches de la centrale. Tant que tu n'obtiendras pas tes différents états en appuyant sur les touches vertes et rouges de la TwinCenter, il ne faut pas aller plus loin.

- Phase 2: faire fonctionner le signal sur le TCO en utilisant TC: En d'autres termes, reproduire dans TC, ton schéma d'appui sur les touches vertes et rouges de la centrale pour chacun des états. Là encore, ne pas aller plus loin avant d'avoir obtenu ce que tu veux faire.

- Phase 3: passer à l'onglet "Déclencheur" des propriétés du signal dans TC pour poser tes éléments de déclenchement pour chacun des états, sachant qu'un des états doit rester avec son déclenchement vierge et qu'il constitue ainsi l'état par défaut du signal.

C'est un peu fastidieux, mais une fois que ça fonctionne c'est super.

Jean Smile

Revenir en haut Aller en bas
http://perso.numericable.fr/dagron.jean/
Contenu sponsorisé





Module décodeur pour signaux lumineux  CDF Empty
MessageSujet: Re: Module décodeur pour signaux lumineux CDF   Module décodeur pour signaux lumineux  CDF Empty

Revenir en haut Aller en bas

Module décodeur pour signaux lumineux CDF
Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant
 Sujets similaires
-
» Décodeur pour signaux CDF: compatible DCC Extended?
» Signaux complexes pour décodeur LDT DEC SNCF
» Décodeur maison pour 4 signaux complexes SNCF
» signaux piloté par un décodeur de fonction
» Enfin 1 vrai décodeur pour signaux SNCF

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: RRTC :: Signalisation sur le réseau-
Sauter vers:
