 Problème avec un signal à plusieurs adresses

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
racinep

racinep

Nombre de messages : 231
Age : 56
Localisation : Péry, Suisse
Date d'inscription : 09/07/2007

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptySam 20 Aoû 2016 - 16:33

Bonjour,

Je recontre un problème pour le moins étrange.
Je tente de configurer un signal suisse avec 3 feux (vert / rouge / orange). Pour se faire j'utilise un décodeur Littfinski classique avec 4 sorties dans une plage d'adresses de 153 à 157.

Dans TC, j'ai pris un signal à 3 feux, l'adresse 153 permet de passer du vert au rouge et l'adresse 154 de passer de rien à orange. Trois positions sont possible :
Vert : feux vert
Rouge feux rouge
Orange : feux vert et orange

Problème avec un signal à plusieurs adresses Captur11

Problème : Je constate que seule l'adresse 154 fonctionne!

Pour m'assurer que mon câblage et mes adresses sont correctes, je prends un signal à deux feux avec l'adresse 153 pour vérifier vert/rouge et autre signal à deux feux avec l'adresse 154  pour vérifier Rien / Orange. Tout fonctionne parfaitement.

Je reviens à mon signal 3 feux et élimine la partie de droite (adresse 154), Le signal vert/rouge (adresse 153) fonctionne parfaitement
Problème avec un signal à plusieurs adresses Captur12

Je reviens à la configuration initiale, seule l'adresse 154 fonctionne!
Problème avec un signal à plusieurs adresses Captur13


Voilà, je n'ai jamais eu de problèmes jusqu'à présent, avez-vous déjà eu ce genre de situation ou voyez-vous une erreur dans ma logique ?

Merci pour votre aide
Revenir en haut Aller en bas
http://www.rcpp.ch
DiCoS69

DiCoS69

Nombre de messages : 12510
Age : 72
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptySam 20 Aoû 2016 - 17:40

Bonsoir Philippe,
Quels sont les différents états à afficher ?
Parce que déjà, comme ça, tu es obligé d'avoir un vert ou un rouge allumé en permanence...
Ensuite, pour avoir orange ou éteint, il te faut 2 états commutables, donc pour ce signal il faut utiliser un 4 feux dans TC, l'état éteint de l'orange comptant comme un feu... et même, le mieux est 2 signaux 2 états...
Cela vient du décodeur utilisé...
Revenir en haut Aller en bas
racinep

racinep

Nombre de messages : 231
Age : 56
Localisation : Péry, Suisse
Date d'inscription : 09/07/2007

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptySam 20 Aoû 2016 - 18:12

Bonsoir Elie,

Merci Elie,
Les états sont ceux que j'ai décris dans mon poste
Vert : feux vert
Rouge feux rouge
Orange : feux vert et orange

Il n'y a que 3 états et non 4, le feux n'est jamais éteint. j'en déduis qu'un signal à 3 feux est donc bien correcte. Je ne pense que le problème vienne du type de signal choisi d'en TC. Ce que je ne m'explique pas, c'est pourquoi l'adresse 153 est tout à coup ignorée.
Revenir en haut Aller en bas
http://www.rcpp.ch
claude1



Nombre de messages : 993
Age : 69
Localisation : region parisienne et Arreau
Emploi : retraité
Loisirs : trains
Date d'inscription : 10/09/2011

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptySam 20 Aoû 2016 - 20:34

Bonsoir,
Quelle est le modèle du décodeur et quel câblage est réalisé pour les feux?
Claude
Revenir en haut Aller en bas
DiCoS69

DiCoS69

Nombre de messages : 12510
Age : 72
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptySam 20 Aoû 2016 - 22:45

Si je comprend bien, tu as uniquement Orange / éteint qui fonctionne ...?
As-tu essayé avec d'autres adresses ?
Note que tu as quand même un état éteint sur l'adresse 154 normalement. Hors un décodeur "classique" fonctionne en binôme, chaque voie comportant 2 états, il n'est donc pas adapté à un fonctionnement avec 3 états interdépendants. Tu ne pourras faire fonctionner le signal qu'avec une combinaison de 2 signaux 2 feux, ou alors, il te faut un décodeur adapté...
Revenir en haut Aller en bas
Mcar

Mcar

Nombre de messages : 1126
Age : 62
Localisation : Haucourt Moulaine (54)
Emploi : en vacances éternelles
Loisirs : Modélisme ferroviaire/Usinage métaux
Date d'inscription : 29/03/2010

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyDim 21 Aoû 2016 - 8:09

ton décodeur doit basculer à chaque appel d'une adresse pour un état désigné, les trois feux en même temps, soit allumé ou éteint suivant la table suivante :
Problème avec un signal à plusieurs adresses Captur10

Le fait t il vraiment ?
Revenir en haut Aller en bas
racinep

racinep

Nombre de messages : 231
Age : 56
Localisation : Péry, Suisse
Date d'inscription : 09/07/2007

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyDim 21 Aoû 2016 - 17:28

claude1 a écrit:
Bonsoir,
Quelle est le modèle du décodeur et quel câblage est réalisé pour les feux?
Claude

Il s'agit d'un Décodeur de commutation SA-DEC-4-DC de chez Littfinski.
A la sortie 1 (adresse 153) : commutation entre les feux vert et rouge
A la sortie 2 (adresse 154) : commutation de l'orange

Utilisés séparemment les commutations fonctionnent parfaitemenrt. Ce qui signifie que le câblage est correcte et que le décodeur fonctionne.
Revenir en haut Aller en bas
http://www.rcpp.ch
racinep

racinep

Nombre de messages : 231
Age : 56
Localisation : Péry, Suisse
Date d'inscription : 09/07/2007

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyDim 21 Aoû 2016 - 18:23

DiCoS69 a écrit:
Si je comprend bien, tu as uniquement Orange / éteint qui fonctionne ...?
As-tu essayé avec d'autres adresses ?
Note que tu as quand même un état éteint sur l'adresse 154 normalement. Hors un décodeur "classique" fonctionne en binôme, chaque voie comportant 2 états, il n'est donc pas adapté à un fonctionnement avec 3 états interdépendants. Tu ne pourras faire fonctionner le signal qu'avec une combinaison de 2 signaux 2 feux, ou alors, il te faut un décodeur adapté...

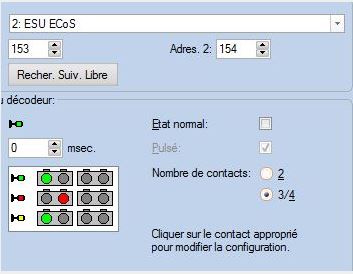

Oui et non, si comme tu le vois ici dessous, je supprime l'orange, alors la commutation vert / rouge fonctionne parfaitement

Problème avec un signal à plusieurs adresses Captur14

Si je remets l'orange, il n'y plus que l'orange qui fonctionne.

Problème avec un signal à plusieurs adresses Captur16

très bizzare
Revenir en haut Aller en bas
http://www.rcpp.ch
racinep

racinep

Nombre de messages : 231
Age : 56
Localisation : Péry, Suisse
Date d'inscription : 09/07/2007

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyDim 21 Aoû 2016 - 18:25

Mcar a écrit:
ton décodeur doit basculer à chaque appel d'une adresse pour un état désigné, les trois feux en même temps, soit allumé ou éteint suivant la table suivante :
Problème avec un signal à plusieurs adresses Captur10

Le fait t il vraiment ?

Oui , il le fait, par contre le cas où les trois feux sont allumés en même n'existe pas et ne serait pas possible avec deux relais.
Revenir en haut Aller en bas
http://www.rcpp.ch
racinep

racinep

Nombre de messages : 231
Age : 56
Localisation : Péry, Suisse
Date d'inscription : 09/07/2007

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyDim 21 Aoû 2016 - 18:26

Merci déjà pour votre aide, je pars en vacances pour deux semaines, je reviendrai sur le forum dès septembre. bonne soirée
Revenir en haut Aller en bas
http://www.rcpp.ch
Mcar

Mcar

Nombre de messages : 1126
Age : 62
Localisation : Haucourt Moulaine (54)
Emploi : en vacances éternelles
Loisirs : Modélisme ferroviaire/Usinage métaux
Date d'inscription : 29/03/2010

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyLun 22 Aoû 2016 - 15:44

racinep a écrit:
Mcar a écrit:
ton décodeur doit basculer à chaque appel d'une adresse pour un état désigné, les trois feux en même temps, soit allumé ou éteint suivant la table suivante :
Problème avec un signal à plusieurs adresses Captur10

Le fait t il vraiment ?

Oui , il le fait, par contre le cas où les trois feux sont allumés en même n'existe pas et ne serait pas possible avec deux relais.

pas si sur que toi,

prends un Kuehn WD10 reglé en mode 1, et ça marchera sans problème avec la possibilité de connecter 5 feux sur un seul et même decodeur à 32€ chez Behr
ça va pas le faire vraiment cher par signal
Revenir en haut Aller en bas
Sébi

Sébi

Nombre de messages : 550
Age : 45
Localisation : Orsières (VS)
Emploi : Opérateur en trafic ferroviaire
Loisirs : Trains
Date d'inscription : 29/06/2007

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyJeu 25 Aoû 2016 - 18:17

racinep a écrit:
Bonjour,

Je recontre un problème pour le moins étrange.
Je tente de configurer un signal suisse avec 3 feux (vert / rouge / orange). Pour se faire j'utilise un décodeur Littfinski classique avec 4 sorties dans une plage d'adresses de 153 à 157....
Salut Philippe,

Et si tu paramètres les adresses 153 et 155 ? Qu'est-ce que ça donne ?
Revenir en haut Aller en bas
http://www.photos-trains.ch
racinep

racinep

Nombre de messages : 231
Age : 56
Localisation : Péry, Suisse
Date d'inscription : 09/07/2007

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyLun 5 Sep 2016 - 20:40

Mcar a écrit:
racinep a écrit:
Mcar a écrit:
ton décodeur doit basculer à chaque appel d'une adresse pour un état désigné, les trois feux en même temps, soit allumé ou éteint suivant la table suivante :
Problème avec un signal à plusieurs adresses Captur10

Le fait t il vraiment ?

Oui , il le fait, par contre le cas où les trois feux sont allumés en même n'existe pas et ne serait pas possible avec deux relais.

pas si sur que toi,

prends un Kuehn WD10 reglé en mode 1, et ça marchera sans problème avec la possibilité de connecter 5 feux sur un seul et même decodeur à 32€ chez Behr
ça va pas le faire vraiment cher par signal

Si si il le fait, nous avons des dizaines de décodeurs semblable et il fonctionne très bien.
Revenir en haut Aller en bas
http://www.rcpp.ch
racinep

racinep

Nombre de messages : 231
Age : 56
Localisation : Péry, Suisse
Date d'inscription : 09/07/2007

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyLun 5 Sep 2016 - 20:41

Sébi a écrit:
racinep a écrit:
Bonjour,

Je recontre un problème pour le moins étrange.
Je tente de configurer un signal suisse avec 3 feux (vert / rouge / orange). Pour se faire j'utilise un décodeur Littfinski classique avec 4 sorties dans une plage d'adresses de 153 à 157....
Salut Philippe,

Et si tu paramètres les adresses 153 et 155 ? Qu'est-ce que ça donne ?

Hello Séba,

je viens bien essayer, mais je ne vois pas pourquoi cela serait ainsi.
Revenir en haut Aller en bas
http://www.rcpp.ch
DiCoS69

DiCoS69

Nombre de messages : 12510
Age : 72
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyMar 6 Sep 2016 - 0:44

Salut Philippe... rentré de vacances...?

As-tu le même problème si tu utilises une autre gamme d'adresses..?
Revenir en haut Aller en bas
Yann

Yann

Nombre de messages : 1886
Age : 37
Localisation : Suisse - Entre Lausanne et Vevey
Date d'inscription : 25/06/2007

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyMer 7 Sep 2016 - 22:39

Salut Philippe,

Il serait intéressant de faire un test supplémentaire en rentrant ces 2 adresses comme simple objet d'accessoire 2 position dans l'ECoS et de voir si ils sont correctement commutés ou pas quand tu commute ton signal dans TrainController.
Essaie de faire le test et redis-nous. Wink

_________________
A+ Yann
Mes tuto vidéo sur TrainController => https://www.youtube.com/TheDigitrain <=
Mon site => http://www.digi-train.ch <=
TC 9 Gold / +SmartHand Mobile / +Net / H0 3 rails / H0 2 rails / Tams MasterControl / Rétro. et commande des signaux: Selectrix Businterface Peter Stärz / PC 3,3 GHz / Win XP, 7, 10 / iPhone 6 iOS 12.
Revenir en haut Aller en bas
http://www.digi-train.ch/
dudule

dudule

Nombre de messages : 1503
Age : 68
Localisation : fourques
Emploi : Papé à temps plein. au 01 01 14
Loisirs : modélisme air et fer et autres conceptions inutiles stockeur de stylo publicitaire (+ de 3000 dans les caisses)
Date d'inscription : 05/04/2008

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyVen 9 Sep 2016 - 8:19

Si je remets l'orange, il n'y plus que l'orange qui fonctionne.

Problème avec un signal à plusieurs adresses Captur16

très bizzare[/quote]

pourquoi ne pas essayer la combinaison :2 boutons rouge pour le feux orange ?
Revenir en haut Aller en bas
En ligne
Geo69



Nombre de messages : 4684
Age : 71
Localisation : Ouest Lyonnais
Emploi : Retraité
Loisirs : VAE / Moto et ... Trains
Date d'inscription : 21/01/2012

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyVen 9 Sep 2016 - 9:16

Bonjour,

dudule a écrit:
Si je remets l'orange, il n'y plus que l'orange qui fonctionne....
As-tu essayé de mettre du jaune ? ... Bon, je  Arrow vite ...  Laughing

A+
Georges
Revenir en haut Aller en bas
dudule

dudule

Nombre de messages : 1503
Age : 68
Localisation : fourques
Emploi : Papé à temps plein. au 01 01 14
Loisirs : modélisme air et fer et autres conceptions inutiles stockeur de stylo publicitaire (+ de 3000 dans les caisses)
Date d'inscription : 05/04/2008

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyVen 9 Sep 2016 - 12:04

Georges! tu l'as encore bu;le jaune Evil or Very Mad
ce n'est pas moi qui ai écrit:  (Si je remets l'orange, il n'y plus que l'orange qui fonctionne....) je n'ai fait que citer une partie d'un post de  : racinep: sur lequel on voit dans la seconde fenêtre de TC qu'il à coché pour son feux orange le bouton vert et le bouton rouge ,d'où ma proposition d'essayer la seule combinaison qui n'apparaît pas dans cette fenêtre. mais bon il ce peut que je dise une connerie Very Happy de toute façon il ne prends pas de risques à essayer
à plus ,vue l'heure je vais voir pour le jaune ; à la tienne Georges Laughing
Revenir en haut Aller en bas
En ligne
DiCoS69

DiCoS69

Nombre de messages : 12510
Age : 72
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyVen 9 Sep 2016 - 13:46

Au fait, Gérard, quand tu veux insérer le message auquel tu réponds, il faut cliquer sur le bouton "citer" en haut à droite du message, comme ça on sait que ce n'est pas de toi... Very Happy
Revenir en haut Aller en bas
dudule

dudule

Nombre de messages : 1503
Age : 68
Localisation : fourques
Emploi : Papé à temps plein. au 01 01 14
Loisirs : modélisme air et fer et autres conceptions inutiles stockeur de stylo publicitaire (+ de 3000 dans les caisses)
Date d'inscription : 05/04/2008

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptyVen 9 Sep 2016 - 20:39

ok Elie, je sais faire, mais je voulais faire court et du coup Georges en a profité pour se foutre de moi, ce qui bien sur ne m'a pas offusqué la plaisanterie ayant cours sur ce forum
Revenir en haut Aller en bas
En ligne
Sébi

Sébi

Nombre de messages : 550
Age : 45
Localisation : Orsières (VS)
Emploi : Opérateur en trafic ferroviaire
Loisirs : Trains
Date d'inscription : 29/06/2007

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptySam 10 Sep 2016 - 0:40

racinep a écrit:
Si je remets l'orange, il n'y plus que l'orange qui fonctionne.

Problème avec un signal à plusieurs adresses Captur16

très bizzare

dudule a écrit:
pourquoi ne pas essayer la combinaison :2 boutons rouge pour le feux orange ?
Simplement parce que l'orange ne peut s'allumer qu'avec le vert au-dessus Cool Cela dit, que se passe-t-il si au-lieu d'avoir deux verres et un de rouge pour la deuxième adresse, on y mettrait deux de rouge dans un verre Question L'orange s'allume-t-il Question Si oui, Est-ce à contre-emploi Question
Revenir en haut Aller en bas
http://www.photos-trains.ch
DiCoS69

DiCoS69

Nombre de messages : 12510
Age : 72
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptySam 10 Sep 2016 - 2:44

Ça chauffe à Orsières en ce moment...ils mettent le rouge dans les verres...!!?? Laughing
Et c'est l'orange qui se fait allumer... gaffe les gars... vous déraillez...!
Revenir en haut Aller en bas
Bernard

Bernard

Nombre de messages : 2377
Age : 68
Localisation : Sailly lez Lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptySam 10 Sep 2016 - 8:11

Du "rouge" dans un "vert" avec de "l'orange" cela s'appelle une sangria non?
Bon Ok je sort lol!
Revenir en haut Aller en bas
racinep

racinep

Nombre de messages : 231
Age : 56
Localisation : Péry, Suisse
Date d'inscription : 09/07/2007

Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses EmptySam 10 Sep 2016 - 13:51

Yann a écrit:
Salut Philippe,

Il serait intéressant de faire un test supplémentaire en rentrant ces 2 adresses comme simple objet d'accessoire 2 position dans l'ECoS et de voir si ils sont correctement commutés ou pas quand tu commute ton signal dans TrainController.
Essaie de faire le test et redis-nous. Wink

Hello Yann,

Comme je l'ai dit plus haut dans le fil, dans ce cas là cela fonctionne parfaitement, ce qui signifie que les adresses et le câblage sont correctes.

Revenir en haut Aller en bas
http://www.rcpp.ch
Contenu sponsorisé




Problème avec un signal à plusieurs adresses Empty
MessageSujet: Re: Problème avec un signal à plusieurs adresses   Problème avec un signal à plusieurs adresses Empty

Revenir en haut Aller en bas

Problème avec un signal à plusieurs adresses
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: RRTC :: Signalisation sur le réseau-
Sauter vers:
