DiCoS69



Nombre de messages : 8723
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Le réseau de Benjamin   Mar 25 Oct - 14:52

"L'os de chien" est bien le meilleur tracé en double voie à condition de mettre 2 gares de stockage avec 2 hélicoïdes placées aux extrémités, et une éventuelle liaison entre les 2 gares si on veut changer de sens.
Il semble que ce soit faisable avec ton plan. Peut-être faudra-t-il croiser les gares (mettre à droite celle qui remonte à gauche de la gare principale et vice-versa...)
Si possible, aussi agrandir le rayon d'au moins 10cm pour les rampes, c'est plus sûr...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
benou06



Nombre de messages : 48
Age : 35
Localisation : Nice
Loisirs : Sport, modélisme, bricolage, voyage
Date d'inscription : 15/08/2016

MessageSujet: Re: Le réseau de Benjamin   Mar 25 Oct - 15:44

pouvez vous me faire un exemple de tracé? (en gros)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8723
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Le réseau de Benjamin   Mar 25 Oct - 23:26

Ci-joint le plan de mes gares cachées... j'ai sensiblement la même surface que toi (5m30x3m55).
En haut à droite l'hélicoïde a comme rayon ext. 750mm et int. 694mm, la boucle de sortie 550mm.
En bas l'hélicoïde est en ovale avec des rayons de 660mm et 604mm.
La voie verte en 8 est une voie unique à double sens de circulation.
Les flèches rouges indiquent le sens de circulation de la voie qu'elles longent.



Ce n'est pas très lisible, mais la voie bleue claire sort de la gare du bas et monte au niveau 0 par l'hélicoïde du haut droit, alors que la voie mauve sort de la gare du haut et monte par l'hélicoïde du bas.
Les descentes sont en bleu foncé et violet.
Il y a 30cm entre niveau -1 et 0.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
benou06



Nombre de messages : 48
Age : 35
Localisation : Nice
Loisirs : Sport, modélisme, bricolage, voyage
Date d'inscription : 15/08/2016

MessageSujet: Re: Le réseau de Benjamin   Mer 26 Oct - 5:30

Merci pour ton croquis Elie.

Maintenant je vais exposer les contraintes de la pièce en question par un croquis.




La porte en bas à droite pourrait également être sur le mur d'à coté sauf que dans ce cas elle s'ouvrirait vers l’extérieur et non coulissante.
Il pourrait très bien y avoir un systeme de passerelle à cet endroit pour pouvoir sortir et rentrer de la pièce (ça peut être utile!  Laughing )

Je vais également faire par module (pour qu'il soit démontable par la suite). Bon ça c'est pas le problème actuel qui se pose.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8723
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Le réseau de Benjamin   Mer 26 Oct - 11:33

Chez moi, il y a la porte en bas à droite et une fenêtre (décrochement) sur le mur du haut.
Tout dépend ce que tu veux conserver comme accès, perso, j'accède à la fenêtre en passant sous le réseau.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
benou06



Nombre de messages : 48
Age : 35
Localisation : Nice
Loisirs : Sport, modélisme, bricolage, voyage
Date d'inscription : 15/08/2016

MessageSujet: Re: Le réseau de Benjamin   Mer 26 Oct - 20:29

Voila le nouveau plan que j'ai fait (partie cachée avec rampe d’accès de chaque coté).



Pour l'accès à la porte j'ai fait 2 découpes (2 passerelles visible sur le dessin).

En entrant par l'hélice de gauche, on arrive à la gare de droite, demi-tour par la boucle en sortie de gare et on revient par la voie le long du mur pour ressortir par la même hélice.
Fait le tracé passant par la gare principale niveau 0 (non visible sur ce dessin) et on arrive à l'hélice de droite.
En entrant par l'hélice de droite, on descend et on arrive à la gare de gauche, demi-tour par la boucle en sortie de gare, et retour vers l'hélice de droite pour y ressortir.

Qu'en pensait vous?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8723
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Le réseau de Benjamin   Mer 26 Oct - 22:27

Voilà une coulisse convenable en capacité !
Maintenant, reste à voir si ça te convient et s'il n'y a pas de problèmes de réalisation insurmontables. Les passages croisés dessus/dessous par exemple doivent avoir suffisamment de hauteur (10cm avec pantos, 7cm sans panto) tout en gardant des pentes acceptables...
La réalisation des passerelles va être délicate...
Si la porte pouvait coïncider avec la petite passerelle de gauche, il me semble que ce serait plus simple... par contre, ça risque de t'obliger à modifier aussi le plan des autres niveaux...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
benou06



Nombre de messages : 48
Age : 35
Localisation : Nice
Loisirs : Sport, modélisme, bricolage, voyage
Date d'inscription : 15/08/2016

MessageSujet: Re: Le réseau de Benjamin   Mer 26 Oct - 23:06

les pentes ne dépassent pas les 3% sur un rayon de 58 minimum pour l'interieur et 65 pour l'exterieur. Les hauteurs conviennent parfaitement car CDM l'indique si les hauteurs sont inférieures à 8 ou 10cm mais plutôt 10 je crois bien. J'ai fait plusieurs modifications avant d'arriver à des hauteurs convenables.

Pour les passerelles je n'aurai pas grand choix car la porte sera à cheval entre les deux mais plus sur la passerelle de droite.
Sachant qu'a cet endroit il y aura la passerelle gare cachée, celle du niveau 0 et celle du niveau 1 (voie unique). Soit au totale 6! Mais ca me fait pas peur si faut que je passe par la pour réaliser mon rêve! cheers

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dudule



Nombre de messages : 997
Age : 64
Localisation : fourques
Emploi : Papé à temps plein. au 01 01 14
Loisirs : modélisme air et fer et autres conceptions inutiles stockeur de stylo publicitaire (+ de 3000 dans les caisses)
Date d'inscription : 05/04/2008

MessageSujet: Re: Le réseau de Benjamin   Jeu 27 Oct - 18:08

bonjour Benjamin
j'ai lu R 58 et pente de 3% je pense que tu va avoir des difficultés pour grimper; mais bon ce n'est que mon avis as tu fait des essais?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
benou06



Nombre de messages : 48
Age : 35
Localisation : Nice
Loisirs : Sport, modélisme, bricolage, voyage
Date d'inscription : 15/08/2016

MessageSujet: Re: Le réseau de Benjamin   Jeu 27 Oct - 18:26

Bonjour Gerard,

Non pas encore, ce n'est que le schéma qu'on essai d'affiner avec vos avis d'expert! Et je vous en remercie tous d'ailleurs. je profite pour dire que ce forum est vraiment formidable avec de vrais passionnés!

Je vais essayer d'élargir les courbes et augmenter la distance afin de diminuer les pentes.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Bernard



Nombre de messages : 1891
Age : 65
Localisation : Sailly lez lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 5:56

A Lille modélisme avec le réseau d'expo nous avons 58 cm de rayon et une pente de 2.3%. Ça passe sans trop de problème, avec les petits convois et les machine ayant un bon pouvoir de traction...
Tout dépend donc aussi de ce que tu va faire rouler, mais 3% ça m’apparait beaucoup
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien


Nombre de messages : 2563
Age : 63
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 7:47

Bonjour.

Étant absent depuis quelque jours, je constate à mon retour, que Benjamin, en suivant l'idée d'Elie a bien travaillé.
Maintenant avec ce nouveau tracé, l'exploitation va être un vrai régal.
Pour les rayons, c'est bon.
Pour les pentes, ça va être un peu plus limite. Si tu inverses le sens de circulation de l'hélice de droite (il me semble qu'il suffit d'inverser l'entrée et la sortie) tes deux spirales monteront par l'extérieur donc pente plus douce, puisque développé plus important. Avec 650mm de rayon, tu es à 4.00ml de développé par tour, soit +/- 2.5% et 10cm entre étage.
La norme Nem 201 nous donne une hauteur maxi sous ficelle (caténaire) de 70mm au dessus du rail. En admettant que la hauteur rail+sous couche ne dépasse pas 1cm, tu peux tomber la hauteur entre niveau jusqu'à 80mm. Cela impliquera de brider le débattement des pantos. Çà devrait passer sans problème (c'est ce que j'ai utilisé dans mon hélice.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8723
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 14:24

Capitole a écrit:
Cela impliquera de brider le débattement des pantos. Çà devrait passer sans problème (c'est ce que j'ai utilisé dans mon hélice.

C'est surtout ça l'ennui avec les pantos, les fabricants ne respectent pas du tout la NEM au niveau de la hauteur de levée... il y en a (surtout des AM18) qui montent à des hauteurs pharamineuses, et c'est très laid, d'ailleurs...
Il faut donc faire un petit travail délicat (et discret) pour les bloquer à une cote raisonnable (moins de 70mm en HO)... pas toujours facile...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
benou06



Nombre de messages : 48
Age : 35
Localisation : Nice
Loisirs : Sport, modélisme, bricolage, voyage
Date d'inscription : 15/08/2016

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 14:47

Je vais retravailler mes courbes et pentes pour obtenir 2.5% max et du rayon58/60 max.

À ce sujet d'ailleurs(les pantos) en digital ca fonctionne? bien? Car j'aimerai peut être installer les caténaires...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8723
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 15:13

benou06 a écrit:
Je vais retravailler mes courbes et pentes pour obtenir 2.5% max et du rayon58/60 max.

À ce sujet d'ailleurs(les pantos) en digital ca fonctionne? bien? Car j'aimerai peut être installer les caténaires...

Si c'est de la prise de courant dont tu parles... non, ce n'est pas bon... mais ça n'empêche pas de mettre la caténaire... et éventuellement de motoriser les pantos...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien


Nombre de messages : 2563
Age : 63
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 18:04

DicoS69 a écrit:
Il faut donc faire un petit travail délicat (et discret) pour les bloquer à une cote raisonnable (moins de 70mm en HO)... pas toujours facile...

Tout à fait d'accord avec toi, il semblerait que dans ce cas, de nombreux fabricants croient que les nems, c'est uniquement un plat asiatique  Arrow
Comme je te connais, tu n'aurais pas une petite idée pour le bridage des pantos ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien


Nombre de messages : 2563
Age : 63
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 18:08

benou06 a écrit:
Je vais retravailler mes courbes et pentes pour obtenir 2.5% max et du rayon58/60 max.

Tu annonçais des rayons de 650mm, si tu peux les garder et ne pas redescendre à 600mm fait le.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Geo69



Nombre de messages : 3179
Age : 68
Localisation : Ouest Lyonnais
Emploi : Retraité
Loisirs : Voiture RC / Moto et ... Trains
Date d'inscription : 21/01/2012

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 18:25

Salut Patrick,

Capitole a écrit:
... tu n'aurais pas une petite idée pour le bridage des pantos ?
Perso, à l'échelle N, je met une pointe de Kristal clear sur chacun des axes et je laisse sécher sous un gabarit que je me suis fait en MDF de 3 mm. C'est invisible après séchage et réversible. A vérifier si cette solution est compatible avec les ressorts des pantos à l'échelle HO ... Smile

A+
Georges
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Christophe



Nombre de messages : 1821
Age : 58
Localisation : Nantes
Date d'inscription : 07/06/2009

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 18:28

benou06 a écrit:
À ce sujet d'ailleurs(les pantos) en digital ca fonctionne? bien? Car j'aimerai peut être installer les caténaires...

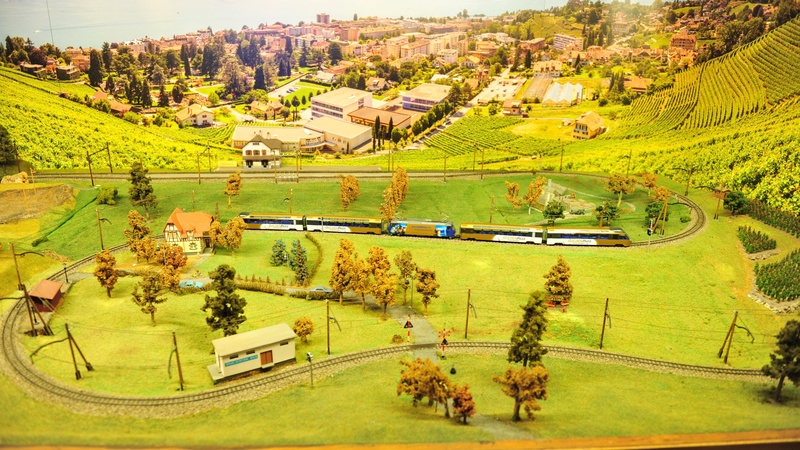

J'ai fait la découverte il y a quelques jours d'un réseau de formation du MOB à Château d'Oex, en H0m évidemment, qui fonctionne en alimentation par la caténaire et par les deux rails communs. Et bloc par comptage, non pas d'essieux, mais de rames complètes ! Ben... c'est terriblement efficace !







En dehors des utilisations pour la formation des personnels du MOB, manœuvres en gare, signalisation, consignes de sécurité et règles de trafic, etc, le réseau est ouvert au public. Dans ce cas, les TCO qu'on voit sur la photo sont rangés sous le réseau. Il suffit d'entrer, l'éclairage passe de la nuit au jour, un automate gère une dizaine de minutes de trafic et une dizaine de trains, puis à la fin l'éclairage repasse du jour au soir... C'est génial !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://traindejardin.free.fr
benou06



Nombre de messages : 48
Age : 35
Localisation : Nice
Loisirs : Sport, modélisme, bricolage, voyage
Date d'inscription : 15/08/2016

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 18:53

Patrick,

Oui j'ai 65 en extérieur et 58 en intérieur. Je vais simplement les agrandir.
Augmenter (dans la mesure du possible) la distance d'entrée et de sortie des des hélices au niveau de la gare cachée.
Afin d'avoir du minimum 60 en intérieur et d'avoir une pente maxi de 2.5%.



Pour les pantos j'avais pensé à les bloquer à l'aide d'un file de nylon extra fin, quasi invisible, afin qu'une fois le panto relevé, il ne dépasserait pas la taille souhaité.

Je verrai si j'en installe ou pas des caténaires, c'est un boulot et un budget monstre! A méditer...

J'aimerai savoir si un canton pouvait être coupé du courant (pendant un temps donné ou non)?

Quelqu'un aurait un passage à niveau à moteur lent à me conseiller pour l'utiliser avec TC?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
benou06



Nombre de messages : 48
Age : 35
Localisation : Nice
Loisirs : Sport, modélisme, bricolage, voyage
Date d'inscription : 15/08/2016

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 22:28

Au fait, petite quesiton, que pensez vous des servo SG90 pour les aiguillage pilotés par des switchpilot?
Je voudrais aussi m'en servir pour un hangar de rotonde (l'ouverture/fermeture des porte) mais également tenter dans des fourgons (pour les portes également) et également pour les barrières des passages à niveau?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8723
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 22:35

Capitole a écrit:

Comme je te connais, tu n'aurais pas une petite idée pour le bridage des pantos ?

Autant de marque de pantos, autant de solutions à trouver...
Actuellement, je suis dessus... je viens d'expérimenter sur les pantos AM18 A et B LS Models que je monte quasi systématiquement sur les CC6500 et 21000 Jouef, BB 9300 et 7200 Roco.
L'embase est en zamac, j'ai essayé de souder une petite plaquette de chrysocale de 0,15 pour faire butée contre le taquet inférieur de la jambe principale , mais ça ne tient pas, alors, je la colle à l'araldite et ça a l'air d'aller. Gratter la peinture avant collage et strier le zamac, ne pas hésiter à faire un bon congé de colle et à bien laisser sécher...(pour faciliter l'intervention, je démonte les ressorts de rappel et dégage le tirant de son attache basse).
Je place la plaquette de façon à avoir une levée inférieure à 70mm par rapport au rail, puis éventuellement, après séchage, je retouche avec une mini-lime...
Un petit coup de peinture dessus et c'est quasiment invisible.
Pour les pantos de type G, c'est plus simple, ceux de CC7100 REE sont vendus au détail et la levée est sensiblement à la bonne cote... avec, on peut faire toutes les machines équipées de Sommerfeld (2D2 9100, BB8100, BB9200, BB300, BB4100/4600, etc.. de Roco).
Ceux des BB1 à 80 de Mistral sont également parfaits en levée.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8723
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Le réseau de Benjamin   Ven 28 Oct - 22:48

benou06 a écrit:
Au fait, petite quesiton, que pensez vous des servo SG90 pour les aiguillage pilotés par des switchpilot?
Je voudrais aussi m'en servir pour un hangar de rotonde (l'ouverture/fermeture des porte) mais également tenter dans des fourgons (pour les portes également) et également pour les barrières des passages à niveau?

Je ne voudrais pas faire le conseilleur, mais, pour les détails, je pense que tu as le temps d'y réfléchir... si tu entames tout à la fois, tu risques d'avoir quelques déconvenues...
Les servos pour la commande des aiguilles sont un bon choix... une fois posés et réglés, on les oublie totalement... par contre SG90, quésaquo ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
benou06



Nombre de messages : 48
Age : 35
Localisation : Nice
Loisirs : Sport, modélisme, bricolage, voyage
Date d'inscription : 15/08/2016

MessageSujet: Re: Le réseau de Benjamin   Sam 29 Oct - 0:19

Si je suis sur ce forum c'est aussi pour être conseillé par des modélistes a guéris et passionnés Very Happy

C'est un miniservo 9g. Si tu tape dans google tu auras le descriptif.

Concernant le réseau j'ai pu rectifier un peu le tir;
Je suis à 62 int et 68 ext avec 2,5% de pente.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Christophe



Nombre de messages : 1821
Age : 58
Localisation : Nantes
Date d'inscription : 07/06/2009

MessageSujet: Re: Le réseau de Benjamin   Sam 29 Oct - 7:58

benou06 a écrit:
Si je suis sur ce forum c'est aussi pour être conseillé par des modélistes a guéris et passionnés Very Happy

Ah bon, je croyais être sur un "Forum de support et d'entraide consacré à TrainController™ logiciel d'exploitation d'un réseau modèle de trains". Pas sur "réponse à tout" Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://traindejardin.free.fr
Contenu sponsorisé




MessageSujet: Re: Le réseau de Benjamin   Aujourd'hui à 14:34

Revenir en haut Aller en bas

Le réseau de Benjamin
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 5 sur 6Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant
 Sujets similaires
-
» Le début de mon réseau, Nord-EST......
» Le réseau que vous ne verrez pas dans les magazines
» Mon réseau - Mont St Olmes
» réseau wifi disponible mais pas pour moi
» Fréquentation d' un cyber café/ salle réseau / arcade

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: Les Membres :: Les réseaux-
Sauter vers:
