MessageSujet: Nouveau projet    Nouveau projet  EmptyLun 24 Juil 2017 - 19:44

Bonjour
Cela fait un moment que j'ai pas écrit sur se forum car j'avais plus de réseau suite au déménagement du musée feroviaire de miramas "appaf".
Il y a 3mois j'ai acheter une maison avec un garage de 32m et une mezzanine de 20m.pour l'instant là toiture et trop bas pour pouvoir faire un réseau mes je vais abaisser la mezzanine pour avoir 210 au plu haut et 140 au plus bas.je vais devoir isolé la toiture mes l'ancien propriétaire avait déjà tout acheter.
Pour l'instant j'ai pas d'idée pour le plan de voie mes je viendrai vers vous pour des conseils.
David
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyJeu 27 Juil 2017 - 16:35

Bonjour voici une photo des travaux en cours de l'aménagement de la mezzanine.
La mezzanine à était entièrement démonté et remonté à bonne hauteur et j'ai mis un isolant sur le toit. Il reste à fixer des planches de bois au plafond pour que tout soit nickel.
Nouveau projet  20170710
David
Revenir en haut Aller en bas
DiCoS69

DiCoS69


Nombre de messages : 16970
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyJeu 27 Juil 2017 - 18:46

Tu vas avoir un bel espace pour un réseau, et chez toi, cette fois... Very Happy
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyJeu 27 Juil 2017 - 20:48

Merci Élie.
Oui sa va être plu facile car il cera plus construit modules et plus de problème d'hébergement.
Je suis en train de regarder le logiciel en exel pour les rampesalariés hélicoïdal. J'ai pas tout bien compris .va falloir que je mi penche mieux.
David
Revenir en haut Aller en bas
rico

rico


Nombre de messages : 6515
TrainController : Gold V10 à jour
Localisation : Région de Vitré (35)
Emploi : Formation technique en automatismes
Loisirs : Train HO et bricolage en tout genre
Date d'inscription : 11/05/2008

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyJeu 27 Juil 2017 - 20:50

chelly a écrit:
Merci Élie.
Oui sa va être plu facile car il cera plus construit modules et plus de problème d'hébergement.
Je suis en train de regarder le logiciel en exel pour les rampesalariés hélicoïdal. J'ai pas tout bien compris .va falloir que je mi penche mieux.
David

Moi non plus, je n'ai pas tout compris...
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyJeu 27 Juil 2017 - 21:02

Les années passent et mon orthographe et toujours pas top
Je voulais dire.
Merci Élie.
Oui sa va être plu facile car mon nouveau réseau cera pas construire en plusieurs module et plus de problème d'hébergement car je suis chez moi maintenant.
Je suis en train de regarder le logiciel en exel pour les rampes hélicoïdal. J'ai pas tout bien compris .va falloir que je mi penche mieux.
David
Revenir en haut Aller en bas
Jean_01
Ignare immobile
Jean_01


Nombre de messages : 8167
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyJeu 27 Juil 2017 - 21:19

chelly a écrit:
Les années passent et mon orthographe et toujours pas top
...

Les bras m'en tombent. Les années passent et ça empire ... Smile Smile

David, je t'aime bien mais je ne pourrai pas tolérer longtemps cette rédaction.

Ce n'est pas de la mauvaise volonté de ma part mais si je laisse faire, c'est la porte ouverte à tout. Ce n'est pas l'image que je souhaite donner de ce forum.

Jean Sad Sad
Revenir en haut Aller en bas
http://perso.numericable.fr/dagron.jean/
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyVen 28 Juil 2017 - 6:59

Ok jean y a pas de problème.
C'est dommage pour moi mes je vais renoncer à se forum.
Jean peut tu suprimé mon compte comme sa il aura plus de problème.
Bonne continuation à vous tous.
David
Revenir en haut Aller en bas
Jean_01
Ignare immobile
Jean_01


Nombre de messages : 8167
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyVen 28 Juil 2017 - 16:19

Non, non ... je ne vais pas supprimer ton compte.

Tu vas faire un effort. Ce sera une excellente chose pour toi et accessoirement pour le forum.

Jean
Revenir en haut Aller en bas
http://perso.numericable.fr/dagron.jean/
jibounet

jibounet


Nombre de messages : 172
Localisation : HAUTE LOIRE
Emploi : commercial maintenant retraité
Loisirs : cinema tir sportif modelisme ferroviaire
Date d'inscription : 27/03/2014

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyVen 28 Juil 2017 - 17:27

Salut a toi David ,ne te vexe pas si vite , regarde bien quand tu rédige tes messages , certains mots sont soulignés en rouge , un clic droit sur ta souris te propose les bons mots , tu vois rien de plus facile . Il est vrai que des phrases bien construites également sont bien plus agréables a lire , allez bon courage pour ton futur projet .......
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyVen 28 Juil 2017 - 17:51

Merci à vous deux.
Oui oui je connais le trait rouge mes mon orthographe et tellement nul que je ren fou le corecteur
Bien sur jean je fais des efforts car j'ai enfin tout se qu'il faut pour avoir une belle maquette et avec train controller pour piloter tout sa.
Revenir en haut Aller en bas
jibounet

jibounet


Nombre de messages : 172
Localisation : HAUTE LOIRE
Emploi : commercial maintenant retraité
Loisirs : cinema tir sportif modelisme ferroviaire
Date d'inscription : 27/03/2014

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyVen 28 Juil 2017 - 20:12

Et bien je comprends ton correcteur , le pauvre , continu comme cela pour la maquette c'est un beau projet , mais s'il te plait fait un effort , cela ne prend guère plus de temps pour corriger que pour écrire ton message , les bras m'en tombent a la lecture de la première phrase du dernier message !!!!!!!!! ne nous prends surtout pas pour des puristes de la langue de Molière mais c'est tellement plus agréable a lire et surtout a répondre .....
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyVen 28 Juil 2017 - 22:53

Oui jean Bernard j'ai de réel problème et je fais pas sa pour vous enmerder. Mes sa me dérange de vous faire subir mes problèmes donc c'est pour cela que je préfère rester de côté. Une personne du forum ma proposé de m'aider par mail privé et je pense que c'est mieux pour vous tous.
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyVen 4 Aoû 2017 - 10:15

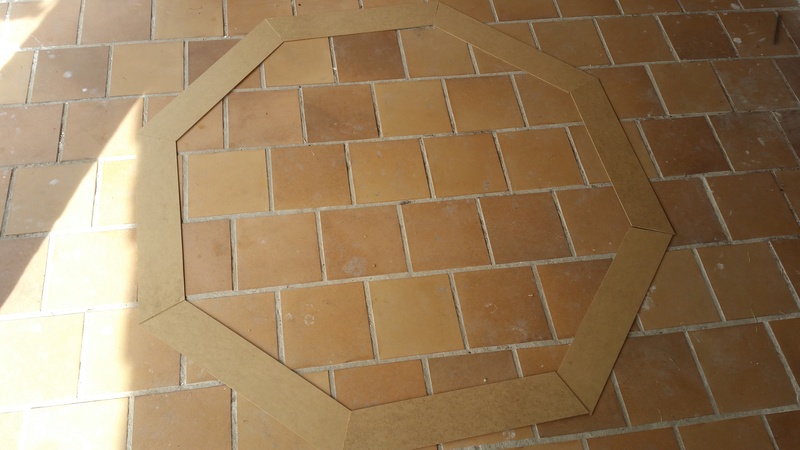

Nouveau projet  20170810
Bonjour.
Grâce au logiciel exel j'ai pu déterminer mon trapèze pour ma rampe mes je suis coincé à se niveau "voir photo "
J'arrive pas à faire la méthode du recouvrement
Quelle et la solution. ?
Merci
Revenir en haut Aller en bas
DiCoS69

DiCoS69


Nombre de messages : 16970
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyVen 4 Aoû 2017 - 16:11

Tu dois avoir la réponse dans ta boite mail... Smile
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyVen 4 Aoû 2017 - 16:49

Nouveau projet  20170811
Merci Élie pour le mail. Voici ce que cela donne.
Y a un problème pourtant mes trapèzes son exactement à la dimension que ma indiqué le logiciel exel.
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyVen 4 Aoû 2017 - 16:55

Nouveau projet  Screen10
Revenir en haut Aller en bas
jibounet

jibounet


Nombre de messages : 172
Localisation : HAUTE LOIRE
Emploi : commercial maintenant retraité
Loisirs : cinema tir sportif modelisme ferroviaire
Date d'inscription : 27/03/2014

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyVen 4 Aoû 2017 - 20:25

Toutes mes félicitations David , il est agréable de te lire désormais , et tu vas nous faire un très joli réseau , j'en suis sur ...
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyVen 4 Aoû 2017 - 20:58

Merci à toi.
Revenir en haut Aller en bas
DiCoS69

DiCoS69


Nombre de messages : 16970
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptySam 5 Aoû 2017 - 1:27

chelly a écrit:
Nouveau projet  20170811
Merci Élie pour le mail. Voici ce que cela donne.
Y a un problème pourtant mes trapèzes son exactement à la dimension que ma indiqué le logiciel exel.

Il est évident que tes coupes en bout ne sont pas réalisées avec un angle de 45°... mais plutôt de 22,5°...
Le chevauchement ne peut donc pas coller tel que mentionner sur le schéma de mon mail.
Dans ce cas, les trapèzes sont fait pour être montés bout à bout, ainsi l'angle résultant est bien de 45°.
Cependant, si tu utilises un matériau mince (5mm), il faut doubler l'épaisseur par conte-collage, et à ce moment là, croiser les trapèzes comme indiqué sur le schéma du bas de la page excel non active... il faut donc appliquer la méthode N°2 de cette même page, ou le schéma que je t'ai envoyé. Décalage du collage pour faire croiser le trapèze suivant.
Pour avoir des coupes en bout à 45°, il faut indiquer 90° comme angle d'étude.
Ensuite, il faut indiquer le rayon de courbe de ta voie intérieure (rayon au centre de la voie) dans la première colonne de gauche.
Puis indiquer le rayon de courbe de ta voie extérieure au-dessous.
Indiquer aussi le rayon intérieur (colonne R1) dans lequel vont s'inscrire les trous de fixation de la rampe avec les tiges filetées (normalement R1= rayon int. moins 5cm).
Les valeurs indiquées initialement sur la page de calcul sont juste pour l'exemple... il faut indiquer tous tes paramètres personnels...
Note bien que les valeurs "ballast" et "dégagement" peuvent être conservées.
Revenir en haut Aller en bas
JiPé-29

JiPé-29


Nombre de messages : 145
Localisation : Quimper
Emploi : Retraité
Loisirs : Photos, BD, voitures anciennes ....
Date d'inscription : 29/02/2016

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptySam 5 Aoû 2017 - 8:17

Bonjour David
Graphiquement voila ce que ça donne chez moi à "Beaumont le Comte"
JiPé-29 a écrit:

Nouveau projet  Beaumo10
Sans logiciel juste en traçant Very Happy
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptySam 5 Aoû 2017 - 18:35

A oui la je me suis bien loupé.
Merci à vous deux pour les explications
Revenir en haut Aller en bas
Mcar

Mcar


Nombre de messages : 1422
Localisation : Haucourt Moulaine (54)
Emploi : en vacances éternelles
Loisirs : Modélisme ferroviaire/Usinage sur métaux/Travail sur bois/ Imprimante 3D
Date d'inscription : 29/03/2010

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyLun 7 Aoû 2017 - 8:56

Bonjour à tous,
tu n'as pas la bonne version du fichier excel
va ici :
https://onedrive.live.com/?id=98ABA4879F14D49E%213852&cid=98ABA4879F14D49E
et telecharge le fichier excel helicoide calcul-recouvrement
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyLun 7 Aoû 2017 - 14:33

Merci Marco mes je peut pas modifier les valeurs car le fichier et en lecture seul.
Voici avec le fichier à Élie se que donne mes valeurs. Pouvez-vous regardé si je me suis pas loupé car je voudrais pas gaspiller encore une planche pour rien.

Nouveau projet  Screen12
Merci
Revenir en haut Aller en bas
Jean_01
Ignare immobile
Jean_01


Nombre de messages : 8167
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  EmptyLun 7 Aoû 2017 - 15:09

David,

Dans la page de téléchargement, appuie sur le bouton "Télécharger" et, quand il te le propose, enregistre le fichier sur le bureau du PC.

Cela fait, tu ouvres le fichier sur ton PC avec Excel et dans la barre d'outil, en haut, tu as un bouton "Activer la modification"

Jean Smile
Revenir en haut Aller en bas
http://perso.numericable.fr/dagron.jean/
Contenu sponsorisé





Nouveau projet  Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  Empty

Revenir en haut Aller en bas

Nouveau projet
Revenir en haut
Page 1 sur 6Aller à la page : 1, 2, 3, 4, 5, 6  Suivant
 Sujets similaires
-
» nouveau projet pour nouveau local
» nouveau projet
» NOUVEAU PROJET
» Nouveau projet fin époque 3...
» Nouveau projet de réseau

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: Les Membres :: Les réseaux-
Sauter vers:
