MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyLun 7 Aoû 2017 - 20:40

chelly a écrit:
Merci Marco mes je peut pas modifier les valeurs car le fichier et en lecture seul.
Voici avec le fichier à Élie se que donne mes valeurs. Pouvez-vous regardé si je me suis pas loupé car je voudrais pas gaspiller encore une planche pour rien.
Merci

David, je t'avais dis d'indiquer 90° pour l'angle d'étude, en haut de page...
Là, tu es de nouveau avec des angles de 22°5 en bout, c'est écrit en rouge dans les dimensions calculées...

Pour être sûr, avant de découper, après calcul, tu fais un traçage au 1/10 sur une feuille de papier et tu vas bien voir si c'est bon...
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMar 8 Aoû 2017 - 8:08

Merci jean avec ta méthode je peut utiliser le fichier.
Désolé elie je me suis encore loupé. Vivement les vacances .
Voici donc le résultat mes je pense que c'est pas bon car il et écrit 4 trapèze par tour et mes trapèze sont énormes Nouveau projet  - Page 2 Screen10
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMar 8 Aoû 2017 - 8:20

Je viens de refaire le calcul et en laissant 45 degrés en angle d'étude en haut à gauche automatiquement dans les colonnes techniques 2 l'angle est à 90 degrés et mes trapèzes ont une taille plus correcte. Nouveau projet  - Page 2 Screen11
Encore merci
Revenir en haut Aller en bas
DiCoS69

DiCoS69


Nombre de messages : 16973
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMar 8 Aoû 2017 - 15:50

En fait, je me rends compte que le fichier que je t'avais envoyé ne comportait pas le calcul "avec recouvrement".
Il faut donc bien que tu utilises la technique N°2 avec le fichier de Marco.

Fait donc un dessin au 1/10 avant de découper...
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMar 8 Aoû 2017 - 16:15

oui elie j'ai fabriqué  une maquette en papier au 1/10 avec les bonnes valeurs et c'est parfait.
merci a vous
Revenir en haut Aller en bas
DiCoS69

DiCoS69


Nombre de messages : 16973
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMar 8 Aoû 2017 - 16:19

J'ai regardé tes cotes de près... à mon avis, tu es un peu serré pour des voies parallèles en courbe...
Je verrais mieux 660 pour le rayon ext.
Et avec 550 pour R1a et 680 pour R1b tu auras une planche moins large.
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMer 9 Aoû 2017 - 7:05

Malheureusement elie hier j'ai découpé une vingtaine de trapèzes
Revenir en haut Aller en bas
DiCoS69

DiCoS69


Nombre de messages : 16973
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMer 9 Aoû 2017 - 16:31

Pas grave, ça ne t'empêcheras pas d'espacer un peu plus tes 2 voies... Smile
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyJeu 10 Aoû 2017 - 7:05

Merci du conseil Élie.
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyJeu 17 Aoû 2017 - 16:41

Bonjour.
Quelques nouvelles.
Le plafond à était recouvert de planche de bois et j'ai posé un néo provisoire.
L'ossature du réseau et en tasseau 70MM part 50mm.
Le plan de roulement du niveau zéro et en osb2 10mm et se trouve à 70cm du sol.
J'ai aussi commencé ma ranpe hélicoïdal en trapèze en contre plaqué de 5mm.
Sur la dernière photo le réseau sera prolongé d'environ 2m hors de la mezzanine  et il aura la deuxième rampe .
Quelques photos de l'avancement du réseau.

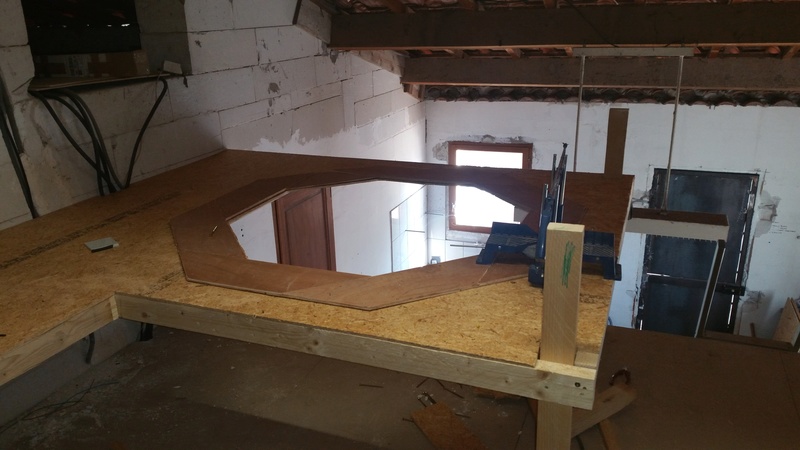

Nouveau projet  - Page 2 20170812
Nouveau projet  - Page 2 20170813
Nouveau projet  - Page 2 20170814
Nouveau projet  - Page 2 20170815
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyLun 16 Oct 2017 - 18:33

Bonjour.
Voici quelque photos de l'avancement de mon réseau.
Nouveau projet  - Page 2 20171010
Nouveau projet  - Page 2 20171011
Nouveau projet  - Page 2 20171013
Nouveau projet  - Page 2 20171012
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyLun 16 Oct 2017 - 18:37

Nouveau projet  - Page 2 20171014
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyLun 16 Oct 2017 - 18:41

Nouveau projet  - Page 2 20171015
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyLun 16 Oct 2017 - 18:44

J'espère pouvoir finir la parti zéro dans un a deux mois pour enfin utiliser tc et pouvoir vous demander plein d'informations car le but de se forum sais de parlé de  tc


Dernière édition par chelly le Lun 16 Oct 2017 - 19:15, édité 1 fois
Revenir en haut Aller en bas
DiCoS69

DiCoS69


Nombre de messages : 16973
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyLun 16 Oct 2017 - 19:14

chelly a écrit:
J'espère pouvoir finir le niveau zéro dans un à deux mois pour enfin utiliser tc et pouvoir vous demander plein d'informations car le but de ce forum c'est de parler de  tc

Tu y es à fond... ça avance bien... Very Happy
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMar 17 Oct 2017 - 11:28

Merci elie
Revenir en haut Aller en bas
jibounet

jibounet


Nombre de messages : 172
Localisation : HAUTE LOIRE
Emploi : commercial maintenant retraité
Loisirs : cinema tir sportif modelisme ferroviaire
Date d'inscription : 27/03/2014

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMar 17 Oct 2017 - 17:58

Hé Hé , mais c'est que cela commence a prendre forme tout ça , bon courage , le plaisir n'en sera que plus intense .
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMer 18 Oct 2017 - 7:38

Merci jean bernard
Revenir en haut Aller en bas
Capitole
Un mini-canton sinon rien
Capitole


Nombre de messages : 3248
Localisation : Marseillan (34)
Date d'inscription : 14/02/2008

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMer 18 Oct 2017 - 9:58

Bonjour.

Bon début avec un avancement rapide, je constate que tu as bien lu les sujets du forum que tu appliques les solutions expliquées ça et là.

Toutefois, sur certaines de tes photos, il me semble voir le dessous des tuiles.
Si c'est bien le cas, avant d'aller plus loin sur le réseau, il te faudrait finir d'isoler ce toit correctement, de poser un revêtement en plafond, et de bien rendre étanche à la poussière la pièce, car si trop de poussière, le fonctionnement s'en ressentira tôt ou tard.

Bon courage pour la suite Wink
Revenir en haut Aller en bas
JiPé-29

JiPé-29


Nombre de messages : 145
Localisation : Quimper
Emploi : Retraité
Loisirs : Photos, BD, voitures anciennes ....
Date d'inscription : 29/02/2016

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMer 18 Oct 2017 - 12:38

Le choix de l'isolant phonique vert est très bon c'est celui que j'ai fini par prendre Wink
Capitole a raison, l'isolation c'est un poste qu'il ne faut pas négliger, tes rails t'en remercieront Cool
Revenir en haut Aller en bas
chelly

chelly


Nombre de messages : 604
TrainController : Gold10
Localisation : 13250 st chamas.france
Emploi : sncf conducteur ter
Loisirs : aeromodelisme
Date d'inscription : 26/12/2013

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMer 18 Oct 2017 - 17:24

On peut rien vous cacher. Pour tout vous dire hier j'ai fini l'isolation du toit mes il me faut un échafaudage pour pouvoir fixéchanger les planches.oui je trouve que le vert isole mieux que le liège
Revenir en haut Aller en bas
Capitole
Un mini-canton sinon rien
Capitole


Nombre de messages : 3248
Localisation : Marseillan (34)
Date d'inscription : 14/02/2008

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyMer 18 Oct 2017 - 19:28

Je suis bien d'accord sur l'isolation phonique plus intéressante avec ces "dalles vertes".
J'avais commencé les garages du réseau avec ce type de sous couche qui faisait à l'époque 7mm. Mais je n'en ai plus trouvé par la suite, seul le 5mm était disponible et de plus les plaques étaient déjà déformées dans les emballages.
Je me suis tourné finalement vers de l'isorel mou de 10mm qui coute 3 fois rien, mais qui est encore plus efficace que le 7mm.
Nouveau projet  - Page 2 Isorel10

Inconvénient de ces produits, la surface est poussiéreuse. Il faut donc passer une peinture ou une lasure afin de fixer cette surface.
Ensuite, afin que lors de l'encollage du ballast, la colle ne pénètre pas en profondeur dans l'isorel, je conseille de placer avant la pose de la voie une bande de scotch (elle sera placée légèrement sous la voie) qui arrêtera la pénétration de la colle dans le support. Cela évitera de créer une coque de résonance.

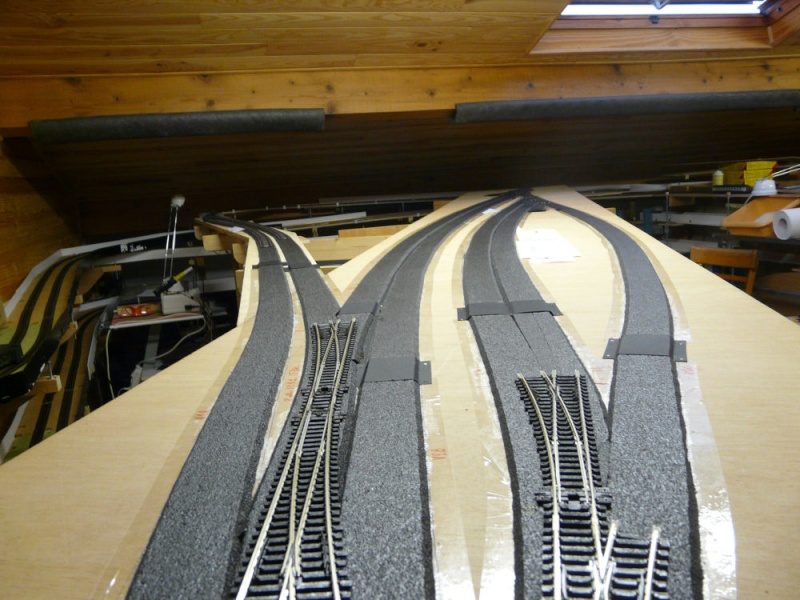

Un petit exemple, ce n'est pas tout à fait la même configuration, mais l'idée est la même :
Nouveau projet  - Page 2 Scotch10
Revenir en haut Aller en bas
DiCoS69

DiCoS69


Nombre de messages : 16973
TrainController : Gold
Localisation : Haut Beaujolais 69790
Emploi : Retraité
Loisirs : loisirs techniques
Date d'inscription : 10/12/2008

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyJeu 19 Oct 2017 - 0:53

Capitole a écrit:

Un petit exemple, ce n'est pas tout à fait la même configuration, mais l'idée est la même :
Nouveau projet  - Page 2 Scotch10

Oui, la mousse Woodland Scenic posée avec la colle idoine Foamtack glue (ou Anita décor) donne un bon résultat... on peut utiliser la même colle pour poser le ballast... elle a l'avantage d'être caoutchouteuse et ne pénètre que très peu dans le bois, cette caractéristique étant durable dans le temps, elle transmet très peu le bruit de roulement et devient aussi transparente en sèchant... je m'en sers aussi pour fixer les détaillages sur le matériel roulant ou pour assembler des éléments de décor, notamment ceux en plâtre synthétique (PN Sud)... elle est insensible aux vibrations et très adhérente... se nettoie à l'eau avant sèchage... donc multi-usages...mais aussi, plus chère que la colle à bois... Rolling Eyes
Revenir en haut Aller en bas
Capitole
Un mini-canton sinon rien
Capitole


Nombre de messages : 3248
Localisation : Marseillan (34)
Date d'inscription : 14/02/2008

Nouveau projet  - Page 2 Empty
MessageSujet: Re: Nouveau projet    Nouveau projet  - Page 2 EmptyJeu 19 Oct 2017 - 13:41

Bonjour.

Encore une fois, tout à fait d'accord avec Elie.
Il faut effectivement privilégier les colles restant souples à tous les niveaux.
Isorel sur bois = mastic acrylique en cartouche étalé à la spatule crantée.
Rail sur isorel ou sur TrackBed = FoamTack de Woodland ou Anita Décor non diluée.
Ballastage = FoamTack de Woodland ou Anita Décor diluée.

En procédant de cette façon, la voie ballastée, n'est pas plus bruyante au roulement qu'avant ballastage.
