MessageSujet: Sens de la loco affichée dans la loco   Jeu 31 Mai - 8:41

Bonjour,

comment faire pour régler le sens de l'image à gauche ou a droite affichée dans le canton par rapport à son sens de marche ?

Il y a des locos qui partent à droite alors que l'image est contre le bord gauche et d'autres à droite...

Il serait possible de croiser les fils du décodeur sur le moteur, mais il y a surement une solution plus simple.

Pas facile à expliquer j'espère que vous aurez compris mas question...

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.argand.ch
Jean_01
Ignare immobile
avatar

Nombre de messages : 5684
Age : 71
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Sens de la loco affichée dans la loco   Jeu 31 Mai - 9:34

L'affichage par TC à droite ou à gauche (haut/bas) de la loco dans le canton n'a rien à voir avec son sens de marche mais avec l'orientation de la loco.

Si la loco pointe vers la gauche et que la loco doit quitter le canton par le côté droit, TC saura qu'il faut faire partir la loco en marche arrière.

Tout ça est expliqué dans le guide utilisateur.

Si tu croises les fils au décodeur, cela ne changera rien du tout.

Cela dit, si ça t'amuse, tu peux toujours faire un clic droit sur le canton et choisir l'option "Inverser l'orientation du train".

Jean

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver), V9 Gold (Silver) Intellibox I et S88, DCC,  PC sous W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
DiCoS69

avatar

Nombre de messages : 10693
Age : 70
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Sens de la loco affichée dans la loco   Jeu 31 Mai - 10:33

Il ne faut surtout pas inverser le branchement du moteur de la loco (sauf mauvais branchement avéré)... la marche AV deviendrait la marche AR...
Le positionnement correct dans le canton est important, c'est pourquoi, comme te le dit Jean, il faut "orienter" (gauche/droite; haut/bas) correctement la machine en fonction du sens de circulation...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
claude1



Nombre de messages : 749
Age : 67
Localisation : region parisienne et Arreau
Emploi : retraité
Loisirs : trains
Date d'inscription : 10/09/2011

MessageSujet: Re: Sens de la loco affichée dans la loco   Jeu 31 Mai - 11:25

Il y a aussi possibilité, si besoin est par exemple lors de la numérisation d'une loco ancienne, de configurer le sens via les CV's.
Il faut agir sur le CV 29, bit 0. 0 sens normal 1 sens inverse.
Claude
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69

avatar

Nombre de messages : 10693
Age : 70
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Sens de la loco affichée dans la loco   Jeu 31 Mai - 11:58

teleporteur a écrit:
Bonjour,
comment faire pour régler le sens de l'image à gauche ou a droite affichée dans le canton par rapport à son sens de marche ?
Il y a des locos qui partent à droite alors que l'image est contre le bord gauche et d'autres à droite...
Il serait possible de croiser les fils du décodeur sur le moteur, mais il y a surement une solution plus simple.
Alain

Une chose que j'ai omis de préciser tout à l'heure :
Lorsque tu poses une loco sur la voie et que tu ouvres sa fenêtre de pilotage ("fenêtre de train"), la flèche verte indique la marche AV... si alors, en déplaçant le curseur de vitesse la machine ne part pas dans le sens que tu souhaites, il faut la retourner sur la voie.
A partir de là, le sens de marche est établi, et, au moment de l'assignation de la loco dans le canton, tu dois positionner l'image de la loco du côté convenable dans le canton, c'est à dire TOUJOURS orientée marche AV, après, comme l'a précisé Jean, TC se charge de commander la marche dans le bon sens.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
teleporteur

avatar

Nombre de messages : 73
Localisation : Genève / Suisse
Emploi : Ingénieur en controles commandes de poste haute-tension
Loisirs : Photographie + train HO
Date d'inscription : 19/01/2011

MessageSujet: Re: Sens de la loco affichée dans la loco   Sam 2 Juin - 8:32

J'essaye de mieux expliquer mon problème :

je dois mettre la loco vapeur dans le sens inverse par rapport à sa vraie position sur la voie si je veux qu'elle parte dans le bon sens, par exemple avec autotrain.

Que je tourne la loco sur les rails ou inverser la loco dans la canton cela ne vas pas mieux.
Je pensais trouver une case à coché dans les paramètre pour inverser le sens.
La seul possibilité est de faire un nouvelle image inversée avec trainanimator....

Qui aurait une meilleure idée ?

Avec une autre loco, le sens est juste

le problème vas venir sérieux avec un module de détection railcom que je test en ce moment car il positionne le sens de la loco par rapport à son sens physique qui pourrait pas être le vrais sens de marche..
J'en parlerais dans un autre post que j'avais ouvert il y a quelques semaines




Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.argand.ch
Jean_01
Ignare immobile
avatar

Nombre de messages : 5684
Age : 71
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Sens de la loco affichée dans la loco   Sam 2 Juin - 10:12

La seule chose que tu aies à faire, c'est d'assigner correctement ta loco au canton la première fois que tu la poses sur le réseau. Tu poses la loco, tu l'assignes au canton vers la droite et tu pousses le manipulateur de la fenêtre de loco vers la droite: si la loco est correctement orientée, elle doit partir vers la droite.

Ensuite, TC la fera toujours partir correctement avec ou sans Autotrain, dans le bon sens, quelle que soit l'image dans le canton.

Te ficher complètement de l'image affichée dans le canton, c'est la meilleure idée que tu puisses avoir.

Jean Smile

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver), V9 Gold (Silver) Intellibox I et S88, DCC,  PC sous W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
DiCoS69

avatar

Nombre de messages : 10693
Age : 70
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Sens de la loco affichée dans la loco   Sam 2 Juin - 10:50

Jean_01 a écrit:

Te ficher complètement de l'image affichée dans le canton, c'est la meilleure idée que tu puisses avoir.
Jean Smile

Jean a raison, le sens de l'image n'a aucune importance, aussi bien pour TC que pour une détection Railcom... c'est bien uniquement la position G/D ou H/B de l'image dans le canton qui détermine le sens pour TC...
Si malgré une bonne orientation et l'utilisation de la marche AV ta machine part en marche AR, c'est que le sens de marche du décodeur est inversé dans CV29, il suffit alors de le remettre conforme...
Si tu veux vraiment avoir une image conforme, il faut faire ce que tu dis, une vue de la loco de sens opposé avec TA... d'ailleurs, dans les images que l'on trouve sur MLG Traffic par exemple, il y a des vues de gauche et de droite.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
teleporteur

avatar

Nombre de messages : 73
Localisation : Genève / Suisse
Emploi : Ingénieur en controles commandes de poste haute-tension
Loisirs : Photographie + train HO
Date d'inscription : 19/01/2011

MessageSujet: Re: Sens de la loco affichée dans la loco   Sam 2 Juin - 19:03

Je vais régler les CV29 de chaque locomotive pour qui il y ait une correspondance juste
entre l'avant de la loco et que l'on positionne et de la mettre en place dans TC dans ce même sens pour ne pas faire d'erreur... surtout pour les membres du club qui ne comprennent pas tout.

Il y a aussi l'installation du détecteur GBM16XN qui va facilité les choses, des test très prometteurs sont en cours... je vous en parlerais dans mon autre post

Il est alors possible de régler le bon sens

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.argand.ch
DiCoS69

avatar

Nombre de messages : 10693
Age : 70
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Sens de la loco affichée dans la loco   Dim 3 Juin - 0:16

Attention quand même à ne pas inverser le sens de marche des machines qui n'en ont pas besoin...
Rappelle-toi surtout que la machine posée sur la voie, sans être assignée dans un canton, doit partir en AV, quand on manœuvre le curseur vitesse de sa "fenêtre de train" manuellement dans le sens marche AV (indication verte)...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01
Ignare immobile
avatar

Nombre de messages : 5684
Age : 71
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: Sens de la loco affichée dans la loco   Dim 3 Juin - 8:37

Je suis tout à fait d'accord avec Elie: avant tout bricolage, ne pas oublier les principes fondamentaux.

Quant à Railcom, c'est peut être prometteur mais ça fait quand même presque 10 ans qu'on en parle et personne ne l'a encore vu faire des miracles. lol! lol! lol!

Jean Cool

_________________
V5.8, V7F1 à F8, V8A3 à G2 Gold (Silver), V9 Gold (Silver) Intellibox I et S88, DCC,  PC sous W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean
Yann

avatar

Nombre de messages : 1707
Age : 36
Localisation : Suisse - Entre Lausanne et Vevey
Date d'inscription : 25/06/2007

MessageSujet: Re: Sens de la loco affichée dans la loco   Lun 4 Juin - 21:38

Bonjour,

Juste un mot j'ai testé les GBM16XN de Blücher et donc avec RailCom. C'est cher, enfin comparativement parlant à ceux de ESU ils sont bon marché!, et ça semble bien fonctionner pour l'identification du n° de train. Après en ce qui concerne l'orientation, c'est une autre paire de manche que j'essaie d'éclaircir... car avec une boucle de retournement comment est gérer l'orientation...? Il est d'ailleurs clairement dit dans le mode d'emploi que cette fonctionnalité peut perturber certains logiciels et qu'il faut donc la désactiver!

_________________
A+ Yann
Mes tuto vidéo sur TrainController => https://www.youtube.com/TheDigitrain <=
Mon blog => http://blogyann.blogspot.ch <=
TC 8 Gold-Silver/+SmartHand Mobile/+Net/H0 3 rails/2rails/Tams MasterControl/rétro. bus Selectrix SLX 852/Compaq 2 GHz, iMac 3.5 GHz Intel Core i5/VMWare Fusion/Windows 7/XP Pro SP3/iPhone 6 iOS 11.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.digi-train.ch/
DiCoS69

avatar

Nombre de messages : 10693
Age : 70
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Sens de la loco affichée dans la loco   Lun 4 Juin - 22:54

C'est vrai qu'avec un logiciel, ce n'est quand même pas la mer à boire que d'assigner un train à un canton... et certainement aussi sûr que par le biais d'un dispositif de détection...
Arrêtons de faire une confiance aveugle à la technologie... elle est utile, mais pas infaillible non plus... Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Papybricolo

avatar

Nombre de messages : 550
Age : 69
Localisation : Auvers sur Oise et Noailles
Emploi : retraité
Loisirs : Modélisme,bricolage,vélo,ski,généalogie
Date d'inscription : 18/01/2010

MessageSujet: Re: Sens de la loco affichée dans la loco   Jeu 5 Juil - 15:41

En lisant ce post je m'aperçois que je ne suis pas tout seul a voir ce pb d'inversion !

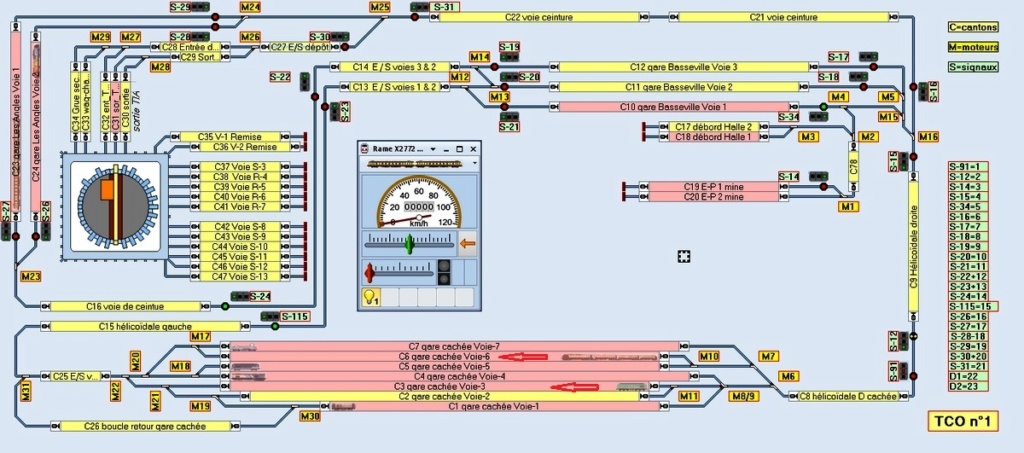

En effet sur tous les trains stationnés en ce moment sur mon réseau : 2 me posent aussi ce problème !




l'un des 2 est une rame que je peux facilement inverser (ce que je vais essayer lors de mon prochain séjour à la campagne)

Pour l'autre c'est plussss problématique la loco n'est équipée que d'attelages (et prise Nem) que d'un coté je m'apprêtai à démonter la coque pour modifier l'attelage et en lisant "teleporteur" il  semblerait que ça serait pareil !!!

Donc il faut intervenir sur le décodeur ! (ça c'est plus facile)

Mais par contre je ne comprends pas pourquoi ?

J'ai même essayé (à la volée) pendant le trajet d'inverser le sens soit avec la fenêtre loco de TC soit avec la centrale, mais au canton suivant TC les renvoyaient dans l'autre sens  Very Happy  Very Happy  Very Happy (têtu le bougre)


Sinon les autres fonctionnent bien avec des arrêts de mieux en mieux (j'vous ferai une vidéo prochainement)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://papybricolo.over-blog.com/
DiCoS69

avatar

Nombre de messages : 10693
Age : 70
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Sens de la loco affichée dans la loco   Jeu 5 Juil - 22:48

Jean-Claude, je vois que tous tes trains sont orientés du même côté... ce n'est pas obligatoire d'avoir le train assigné positionné à gauche pour qu'il parte à gauche...
Si ta rame part à l'envers, c'est qu'il faut que tu fasses l'assignation au TCO avec la rame orientée vers la droite, même si physiquement elle est arrêtée du côté gauche du canton.
Point n'est besoin de modifié les paramètres du décodeur, sauf si la machine posée dans le bon sens sur une voie, part en AR lorsque tu pousses le curseur de sa fenêtre de train en marche AV (index vert du tachymètre).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Papybricolo

avatar

Nombre de messages : 550
Age : 69
Localisation : Auvers sur Oise et Noailles
Emploi : retraité
Loisirs : Modélisme,bricolage,vélo,ski,généalogie
Date d'inscription : 18/01/2010

MessageSujet: Re: Sens de la loco affichée dans la loco   Ven 6 Juil - 7:38

Ahhhh beinh ça c'est encore plus facile à faire Very Happy Very Happy Very Happy surtout que la rame TEE n'aime pas fonctionner en pousse surtout... sur les aiguillages affraid

Par contre je ne comprends toujours pas pourquoi l'assignation est inversée ? (ce n'est pas grave non plus maintenant que je le sais)…

Il faudra que je m'en méfie pour les autres trains qui seront sur ces 2 voies….
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://papybricolo.over-blog.com/
DiCoS69

avatar

Nombre de messages : 10693
Age : 70
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Sens de la loco affichée dans la loco   Ven 6 Juil - 11:49

Papybricolo a écrit:

Par contre je ne comprends toujours pas pourquoi l'assignation est inversée ? (ce n'est pas grave non plus maintenant que je le sais)…
Qu'est-ce que tu entends par "assignation inversée" ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Papybricolo

avatar

Nombre de messages : 550
Age : 69
Localisation : Auvers sur Oise et Noailles
Emploi : retraité
Loisirs : Modélisme,bricolage,vélo,ski,généalogie
Date d'inscription : 18/01/2010

MessageSujet: Re: Sens de la loco affichée dans la loco   Ven 6 Juil - 12:56

DiCoS69 a écrit:
Papybricolo a écrit:

Par contre je ne comprends toujours pas pourquoi l'assignation est inversée ? (ce n'est pas grave non plus maintenant que je le sais)…
Qu'est-ce que tu entends par "assignation inversée" ?

je me suis mal exprimé : en fait ces 2 locos vont se trouver à droite du canton et partir vers la gauche

Pour faire ça j'ai été obligé de changer l'orientation du train (ce qui va faire bizarre si je mets des wagons derrière un jour (sur le TCO)




Mais par contre tout à l'heure en simulation cela à très bien fonctionné cheers

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://papybricolo.over-blog.com/
DiCoS69

avatar

Nombre de messages : 10693
Age : 70
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: Sens de la loco affichée dans la loco   Ven 6 Juil - 23:21

Il faut quand même t'assurer que le moteur de la machine n'est pas branché à l'envers ou que le sens, dans CV29 n'est pas inverse (bit 0 à 1 => valeur impaire dans la CV)...
Comme déjà dit, en posant la machine dans le bon sens sur une voie du réseau, sans assignation, et en la manœuvrant par la fenêtre de train avec la souris, elle doit partir en marche AV lorsque l'index de marche est vert.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Sens de la loco affichée dans la loco

Revenir en haut Aller en bas

Sens de la loco affichée dans la loco
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» BUG : Numéros affichés dans l'interface Web de la messagerie
» Réglage sens de marche d'une loco
» depart dans le sens anti horaire
» radar dans les deux sens
» Composition de trains dans RRTC 7.0 B1 Gold

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: RRTC :: La gestion des Trains-
Sauter vers:
