Un petit coin de Bourgogne

Bonjour à tous,

Le forum semblant endormi, j'en profite pour vous faire visiter mon réseau, construit à partir de 2003 sans envisager à l'époque qu'il serait un jour piloté avec RRTC

Voici une vue d'ensemble de la partie "visible" je mets des guillemets, car la partie "cachée" ne l'est pas vraiment, étant située sur le côté droit.


Le PC avec RRTC et le TCO



Voici une copie écran du TCO de RRTC


La coulisse arrière avec une boucle de retournement au premier plan


La gare "cachée" avec une 2e boucle de retournement

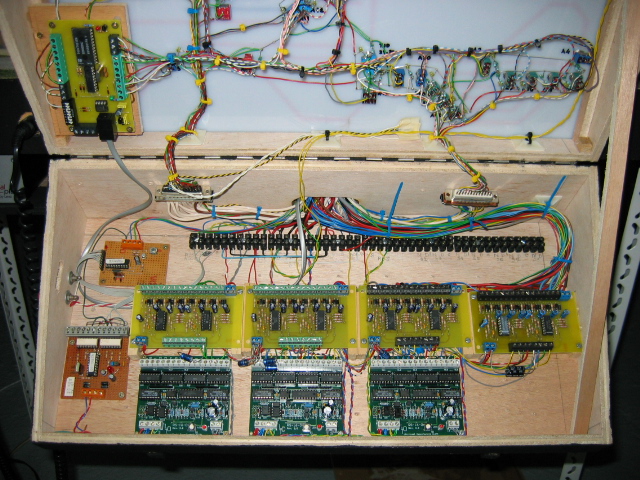

L'intérieur du boîtier du TCO comporte une partie de l'électronique, détecteurs de présence à comparateur (DIY), modules RS-16-O de LDT


Les décodeurs d'aiguilles sont à décharge capacitive (moteurs PECO et SEP)

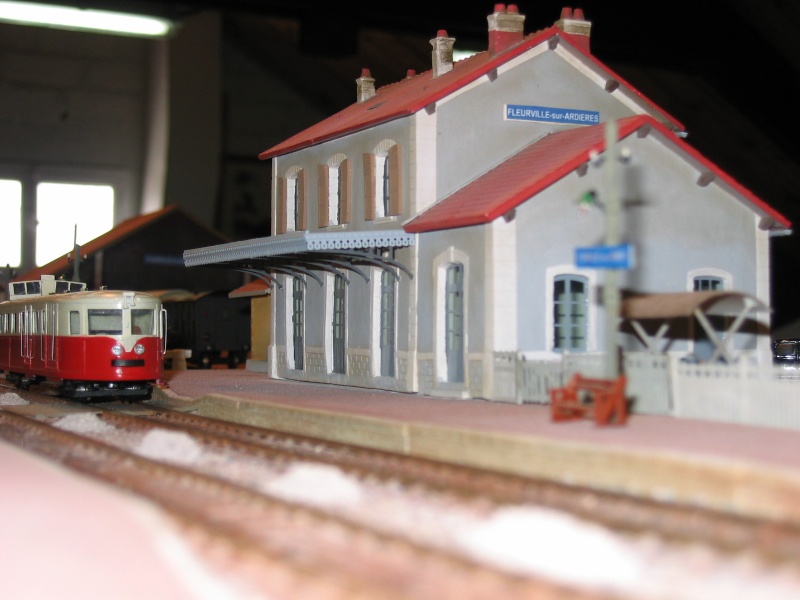

Enfin quelques détails, la gare côté voies


La ferme, le pont et l'indispensable vigne (nous sommes en Bourgogne)


Une vue sur la remise, la plaque tournante, et le parc charbon


Une vue côté tunnel sud


A travers le tunnel


Voilà, j'ai installé RRTC il y a un an, il m'a bien fallu 5 ou 6 mois pour sectionner les cantons, câbler la détection et apprendre à se servir des bases de ce logiciel qui me simplifie énormément la tâche pour faire tourner les trains, en plus de l'attrait de la programmation des trajets modifiables à l'infini.

A bientôt

Marc

Bonsoir Marc,

Superbe réseau! toutes mes félicitations, ça donne envie!
Petites questions: qu'est-ce que les "détecteurs de présence à comparateur (DIY)"?
Comment gérez-vous votre plaque tournante, avec quelle électronique/décodeur?

Merci et encore bravo.

Bonsoir Yann,

Les détecteurs de présence que j'utilise sont de fabrication personnelle (Do It Yourself) groupés par 8 sur un ci avec 2 quadruples comparateurs LM339. L'avantage est la trés grande sensibilité de ce systéme qui permet de n'utiliser q'une diode par phase en série avec la voie détectée au lieu de 2 habituellement sur les montages à transistors.

La plaque tournante est gérée par un microcontrôleur PIC commandé par un décodeur d'aiguillage dont les sorties sont isolées par optocoupleurs. Les adresses du décodeur sont associées à des boutons sur le TCO de RRTC qui représentent les fonctions de base de la plaque.
J'ai 6 boutons : demi-tour, aller en voie 1, en voie 13, en voie 15, pas à droite, pas à gauche.
Celà me permet de commander la plaque soit dans les itinéraires, soit manuellement sur le TCO.
Les arrêts de la plaque en face des voies se font avec des opto-coupleurs à fenêtre, un simple bout de corde à piano vertical sous la plaque passe entre les fouches des optocoupleurs et déclenche l'arrêt.
Ce système vient d'être opérationnel depuis quelques jours

Si tu veux d'autres renseignements, n'hésite pas

Marc

Un seul mot : splendide.

Bonsoir Marc,

Du très très beau travail , dont j'avais déjà apprécié les images sur le forum de Loco Revue.

Avec le fichier de réseau sous TC, c'est encore mieux.

Et, au passage, un petit bonjour de Daniel qui est sous le charme des automatismes de gestion de la gare cachée . Je ne lui ai pas tout révélé

Jean

Bonjour,

Superbe travail !!! Belle patine!!!

Digne d'une exposition.

Bravo.[/img]

patrick 95 a écrit:

Bonjour,

Superbe travail !!! Belle patine!!!

Digne d'une exposition.

Bravo.

Comme tu dis Patrick j'ai connu des expos dans lesquelles on voit des trucs beaucoup plus, mais alors énormément plus pourris que ce que nous montre Marc

Jean

olid a écrit:

Un seul mot : splendide.

Je bave de plaisir en osant reprendre le mot d'Olid : "SPLENDIDE" !

Bonjour à tous et merci pour vos félicitations et encouragements.

Jean_01 a écrit:

Et, au passage, un petit bonjour de Daniel qui est sous le charme des automatismes de gestion de la gare cachée . Je ne lui ai pas tout révélé

Jean

Je suis étonné que Daniel s'intéresse à TC, connaissant son réseau....

Marc
