MessageSujet: Re: Rampe helicoidale   Mar 12 Jan - 8:47

Bonjour.

Un des avantages du principe des trapèzes, lorsque avec les fiches de calcul Excel, développées par nos amis, "on" a déterminé les largeurs des plateformes, il suffit de se faire découper des bandes sur la longueur d'une plaque de CP, et ensuite, il suffit de faire les coupes à 45°, ce qui représente un travail beaucoup moins contraignant que de découper des cintres.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bijave66

avatar

Nombre de messages : 2040
Age : 68
Localisation : 66 Laroque des Albères
Emploi : retraité
Loisirs : modélisme ferroviaire
Date d'inscription : 31/01/2011

MessageSujet: Re: Rampe helicoidale   Mar 12 Jan - 9:24

Tout à fait d'accord avec Patrick Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Larist



Nombre de messages : 841
Age : 70
Localisation : 72
Emploi : retraité
Loisirs : Voyages bricolage modélisme
Date d'inscription : 07/09/2011

MessageSujet: Re: Rampe helicoidale   Mar 12 Jan - 10:47

Avec le trapèze pas besoin de montage additionnel pour passer les tiges filetées. Very Happy

A+

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bijave66

avatar

Nombre de messages : 2040
Age : 68
Localisation : 66 Laroque des Albères
Emploi : retraité
Loisirs : modélisme ferroviaire
Date d'inscription : 31/01/2011

MessageSujet: Re: Rampe helicoidale   Mar 12 Jan - 11:17

D'accord aussi avec Alain Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Bernard

avatar

Nombre de messages : 2226
Age : 66
Localisation : Sailly lez Lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

MessageSujet: Re: Rampe helicoidale   Mer 13 Jan - 6:37

Pour une rampe hélicoïdale quand je construit le plan de voie en CP 10mm je préfère effectivement faire des trapèzes pour toutes les raisons évoquées ci dessus.

Mais comme on parlait de CP 5mm collés entr'eux dans ce cas je préfère des morceaux courbes qui se superposent en décalés et constitue ainsi une bande de CP courbe d'une seule pièce.

Sauf comme le propose Rico à trouver des plaque de CP courbe, ce qui est l'idéal.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Larist



Nombre de messages : 841
Age : 70
Localisation : 72
Emploi : retraité
Loisirs : Voyages bricolage modélisme
Date d'inscription : 07/09/2011

MessageSujet: Re: Rampe helicoidale   Mer 13 Jan - 11:35

Bernard a écrit:
Mais comme on parlait de CP 5mm collés entr'eux dans ce cas je préfère des morceaux courbes qui se superposent en décalés et constitue ainsi une bande de CP courbe d'une seule pièce.

Tu peux faire la même chose avec les trapèzes. Pourquoi faire simple quand on peut ...

A+

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Bernard

avatar

Nombre de messages : 2226
Age : 66
Localisation : Sailly lez Lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

MessageSujet: Re: Rampe helicoidale   Jeu 14 Jan - 7:00

Je ne crois pas non
Avec deux trapèzes tu peux bien sur les coller l'un sur l'autre, mais cela ne t'assurera pas la liaison entre les morceaux ou alors certains pièces ne seront plus des trapèzes....

Alors qu'avec des portions de couronnes, en les collant décalés, toutes les pièces sont identiques et le recouvrement des pièces supérieures et inférieures assurent une bonne liaison entre les secteurs
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bijave66

avatar

Nombre de messages : 2040
Age : 68
Localisation : 66 Laroque des Albères
Emploi : retraité
Loisirs : modélisme ferroviaire
Date d'inscription : 31/01/2011

MessageSujet: Re: Rampe helicoidale   Jeu 14 Jan - 8:06

Bonjour Bernard, l'astuce avec les trapèzes en CTP de 5 c'est qu'ils se croisent quand tu les colles et ils donnent une épaisseur finale de 10mm.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien
avatar

Nombre de messages : 2959
Age : 65
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

MessageSujet: Re: Rampe helicoidale   Jeu 14 Jan - 8:39

Bonjour.

Bernard, il serait urgent que tu lises le sujet sur les rampes avec trapèzes, car manifestement tu n'as pas intégré que les trapèzes sont contre-collés avec un décalage d'une largeur, ce qui te permet de les assemblés entre eux.
Voici une photo de la rampe en cours d'assemblage et une autre en position finale :

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Bernard

avatar

Nombre de messages : 2226
Age : 66
Localisation : Sailly lez Lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

MessageSujet: Re: Rampe helicoidale   Sam 16 Jan - 6:12

Dont acte mais cela implique de retourner un trapèze sur deux. Le raccord entre les pièces se fait par simple un triangle ce qui n'est pas aussi rigide qu'avec les pièces croisées
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
bijave66

avatar

Nombre de messages : 2040
Age : 68
Localisation : 66 Laroque des Albères
Emploi : retraité
Loisirs : modélisme ferroviaire
Date d'inscription : 31/01/2011

MessageSujet: Re: Rampe helicoidale   Sam 16 Jan - 6:34

Bonjour Bernard, si tu lis le document que Patrick a fourni, tu verras que les trapèzes se croisent entièrement et le résultat est très rigide puisque 10mm d'épaisseur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Larist



Nombre de messages : 841
Age : 70
Localisation : 72
Emploi : retraité
Loisirs : Voyages bricolage modélisme
Date d'inscription : 07/09/2011

MessageSujet: Re: Rampe helicoidale   Sam 16 Jan - 13:25

Aucun soucis pour la rigidité, c'est du solide.

A+

Alain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Capitole
Un mini-canton sinon rien
avatar

Nombre de messages : 2959
Age : 65
Localisation : Région Toulousaine
Date d'inscription : 14/02/2008

MessageSujet: Re: Rampe helicoidale   Sam 16 Jan - 14:55

Bernard a écrit:
Dont acte mais cela implique de retourner un trapèze sur deux. Le raccord entre les pièces se fait par simple un triangle ce qui n'est pas aussi rigide qu'avec les pièces croisées

Bonjour.

Sans vouloir être désagréable, tu n'as toujours rien compris au principe, il n'y a rien à retourner, juste à décaler Exclamation Exclamation Exclamation Exclamation Exclamation
Put....  j'en suis tout retourné clown
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Papybricolo

avatar

Nombre de messages : 586
Age : 69
Localisation : Auvers sur Oise et Noailles
Emploi : retraité
Loisirs : Modélisme,bricolage,vélo,ski,généalogie
Date d'inscription : 18/01/2010

MessageSujet: Re: Rampe helicoidale   Jeu 12 Juil - 18:07

Moi perso j'avais fais mes découpes dans du CP de 8mm en courbes…Même en optimisant les tracés il y a de la perte (ne serait-ce que la découpe de la courbe intérieure ne peut pas resservir pour le tracé du suivant, il faut donc recouper !

Mais si c'était à refaire je prendrai aussi du CP de 5mm en les imbriquant...et en coupes droites…

J'ai eu l'occasion d'aller voir mes amis à Toulouse Wink et de constater que c'est une bonne solution.

Beaucoup d'avantages à cela :

Moins de déformations ultérieures (car si le CP de 8 ou 10 n'est pas de bonne qualité ni bien sec affraid )

Le cout du CP de 5 est plus abordable donc les chutes coutent moins cher.

Le fait de les imbriquer améliore les jointures

Les coupes droites (comme déjà dit) sont plus faciles à réaliser…

Etc...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://papybricolo.over-blog.com/
JL28

avatar

Nombre de messages : 252
Localisation : centre
Emploi : retraité
Loisirs : modelisme ferrovière, electronique, bricolage
Date d'inscription : 23/02/2013

MessageSujet: Re: Rampe helicoidale   Ven 13 Juil - 7:18

Bonjour,

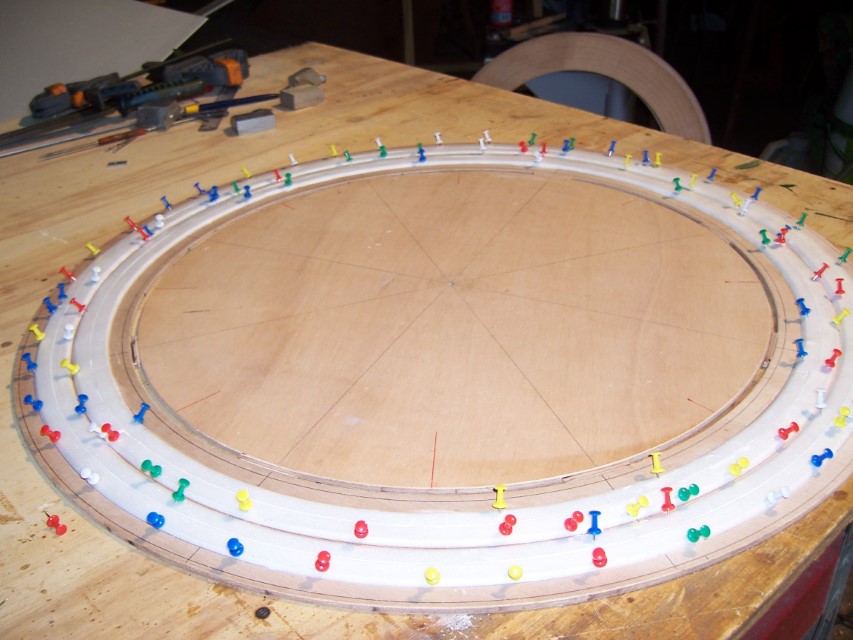

Voici ma rampe avec le ballast, d'un seul morceau, il y a de la perte, mais on a toujours besoin de petits morceaux dans la construction de notre réseau.
Donc au final, pose de la rampe très facile et sans cassures.

Je suis en N
