MessageSujet: Re: Le réseau de papybricolo   Jeu 2 Mar - 0:15

Voici les images des éclairages deux petits tableaux pour commander les éclairages maquettes et accessoires

Vue face



vue arrière



comme je suis "maniaque" j'étame tout mes fils avant de les raccorder



et je numérote + un petit coup de peinture de la couleur du fil pour me repérer + facilement et Hop



je remonte le tableau 1 (vous avez remarqué l'astuce de fixation des 4 vis  Wink ainsi pour enlever je soulève sans dévisser et inverse pour remonter.



Apparemment ça fonctionne !

























j'ai construit une pompe a essence (en Forex)pour meubler le devant





url=https://servimg.com/view/14777686/9166][/url]





le foyer des roulant (posé mais non fixé (en attendant le ballastage des voies et sols annexes du dépôt)

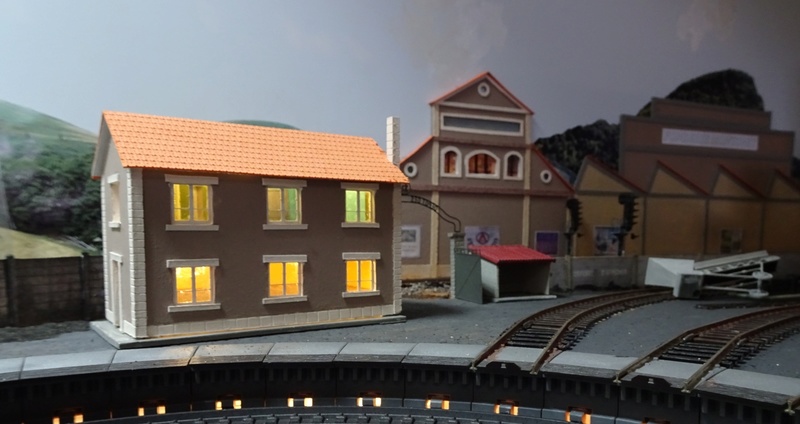

au passage qq vues des fosses éclairées par dessous





il manque l'éclairage de la remise qui n'est pas encore réalisé

la rotonde n'est pas branchée (car elle doit retourner a l'atelier ainsi que le toboggan

Le local TIA, le bureau de la feuille, la lampisterie, le petit poste d'aiguillage et le poste elec sont repartis a l'atelier (pour électrification Very Happy )

qq vue supplémentaires de la station AZUR (au passage) en direction de Cudesac Very Happy (après l'arrivée d'outillages ..)





la gare terminus HOm de Cudesac (qui n'est pas fixée non plus en attendant la finition des sols...)







le chalet la haut sur la montagne avec une vue (au pied ) des anciens commerces Jouef en cours de tx



après qq heures d'escalade nous y voici





qq photos de la série d'anciennes maisons Jouef (pendant la  rénovation) :

-j'ai rajouté une maison, remis des volets manquants, ajouté des bacs à fleurs (pour l'instant sans fleurs), modifié les couleurs d'origine des crépis et boutiques, changé les vitrages boutiques (qui étaient très bien collés !!  Crying or Very sad  , changé les enseignes et affiches, refait les toitures, ajoutés des cloisons, des éclairages et aménagements intérieurs :











le ballastage des voies est terminé et le câblage de tous les signaux (il ne reste plus qu'a les programmer dans la centrale et ultérieurement dans RRCC

le câblages des éclairages des bâtiments coté dépôt :
-bureau de la feuille
-TIA
-Lampisterie
-Poste aiguillage dépôt
il restera le toboggan (que je dois déplacer pour le ballastage des voies et la rotonde
je dois équiper la remise a double voie (en même temps que l'aménagement intérieur)

j'ai installé une dizaine de réverbères sur le fond de décor (qui sont câblés)



avec la place du tram



également le quai de correspondance du tramway et voie HOm



Egalement les barrières autour des voies de la gare (il manque un morceau jusqu'au PN qui devrait être livré ces jours-ci...)





les commerces  de Cudesac sont terminés (mais je n'ai pas put faire la photo des tous les éclairages allumés je suis tombé en panne de transfo au dernier moment :marre: , si je ne trouve pas la panne il ira à la benne

voici quand même un aperçu du restaurant



Et pour finir je viens de préparer 2 guérites de voies
