Itinéraire avec AutoTrain

Bonjour,

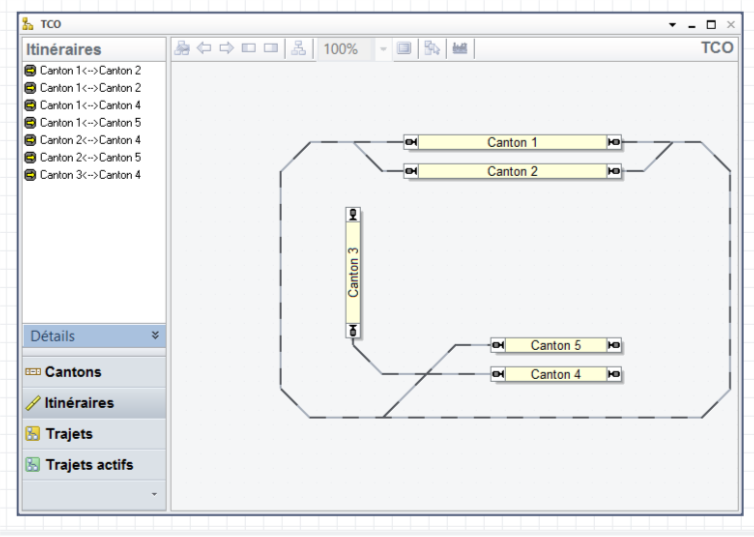

Je me suis monté un petit circuit pour me faire les dents avec TC. Mais je sèche sur un point (un seul pour l'instant ). Voici mon TCO


Je n'ai pas encore créé de trajet. Dans la liste des itinéraires, je les vois tous sauf un : Canton 5 <--> Canton 3.
Si j'essaye de faire un trajet entre ces 2 cantons le soft me signale une impossibilité.
Pour quelle raison cet itinéraire n'est pas présent ?

Merci d'avance

Avec une image du TCO, ça serait mieux! Quel est le type d'aiguille entre le canton 3 et 5 ?

Bonsoir,

Je ne suis pas un grand spécialiste mais quand je vois ton TCO, je me demande si entre les cantons 3 et 5, il ne s'agit pas d'un croisement simple. Dans ce cas, comment accéder au canton 5 à partir du canton 3 et vice versa? Je me demande même s'il est possible d'accéder tout simplement au canton 3 ainsi qu'au 4 à partir des autres cantons... Attendons l'avis des spécialistes...

Bonsoir,

J'ai contrôlé ce point, il y a bien une TJS qui répond au test.

Bonjour, à cet endroit il serait plus judicieux d'installer une TJD pour pouvoir aller de C3 à C5 et de C4 à C5 ou C1. Si tu laisses une TJS il y a une direction que tu ne peux pas prendre, c'est peut-être celle qui va du C3 à C5?
- Il faut vérifier dans le paramétrage de la TJS si cette possibilité d'orientation d'aiguille est possible...
A+

Jac Ho a écrit:

Bonsoir,

J'ai contrôlé ce point, il y a bien une TJS qui répond au test.

Ok, autant pour moi.

Neo62 a écrit:

Jac Ho a écrit:

Bonsoir,

J'ai contrôlé ce point, il y a bien une TJS qui répond au test.

Ok, autant pour moi.

Bah non, ne t'excuses pas! Tant que le TCO n'est pas visible, il n'est pas possible de connaitre le type d'aiguille...

rico a écrit:

Neo62 a écrit:

Jac Ho a écrit:

Bonsoir,

J'ai contrôlé ce point, il y a bien une TJS qui répond au test.

Ok, autant pour moi.

Bah non, ne t'excuses pas! Tant que le TCO n'est pas visible, il n'est pas possible de connaitre le type d'aiguille...

Ok

Oui, parce que ce que tu nous as mis, c'est le "dispatcher", c'est à dire le "TCO" qui gère les itinéraires et les trajets...

Comme l'a fait remarquer Coqueliquot94, l'itinéraire manquant n'est pas possible...
Vu que tu as bien l'itinéraire "Canton2<-->Canton4", tu ne peux pas avoir "Canton5<-->Canton3" avec une TJS... il faut bien une TJD... avec 4 paires de lames...
Note bien que l'accès au canton 3 peut quand même se faire par l'intermédiaire du canton 4...

Ok, J'ai essayé de remplacer la TJS par une TJD et effectivement ça marche, mon itinéraire 3-5 est là. Mais je suis surpris de voir que physiquement mon aiguillage est une TJS c'a dire 4 paires de lames qui fonctionnent en mode droit ou courbe et que digitalement il faut placer une TJD dont les paires sont "indépendantes".
(j'espère que ma description est assez claire... .)

Bonjour, tu dois te tromper avec une TJS il y a une direction que tu ne peux pas avoir...
A+

Marc,

Ce doit être la vieille TJD Marklin à un seul moteur mais qui permet cependant d'aller dans toutes les directions. J'ai eu ça sur mon premier réseau.

Jean

Effectivement c'est du Marklin en voie M

Désolé, je n'étais pas né pour connaitre ça...
A+

C'est top pour tester. Facile à isoler, un coup de soudure pour créer des rails d'occupation, etc, etc,
ça supporte les chocs, mais moche pour rouler évidement

Et voilà que marc nous dit qu'il n'a pas connu la voie M ....

Voilà la bête:



Il n'y a qu'un seul moteur, visible en bas avec les trois fils de connexion.

Les quatre éléments mobiles à droite et à gauche du coeur basculent ensemble: tous en position droite ou tous en position déviée

Quand ils sont tous les quatre en position droite, on traverse la TJD en diagonale.

Dans leur position sur l'image, position déviée, la TJD ne peut être traversée qu'en courbe. Il n'y a aucun problème de perte de contact sur le coeur grâce aux picots de la voie et à la longueur du patin sous la loco.

Ach!!!! Deutche qualität

Jean

ça a existé en HO chez Jouef, et avec TC celà m'a semblé incompatible, je me suis équipé en TJD PECO avec 2 moteurs

En voie K Mearklin, il existe 2 modèles, soit le 2260 équipé d'un seul moteur ou les éléments fonctionnent ensemble comme indiqué par Jean_01 et le 2275 équipé de 2 moteurs ou les élément fonctionnement séparément (les angles sont aussi différents).
lien http://www.maerklin.ch/fr/produits/voie_h0/voies/voiek.html?page=1&perpage=40

Jac Ho a écrit:

Ok, J'ai essayé de remplacer la TJS par une TJD et effectivement ça marche, mon itinéraire 3-5 est là. Mais je suis surpris de voir que physiquement mon aiguillage est une TJS c'a dire 4 paires de lames qui fonctionnent en mode droit ou courbe et que digitalement il faut placer une TJD dont les paires sont "indépendantes".
(j'espère que ma description est assez claire... .)

C'est parce que le modèle utilisé dans TC peut répondre à toutes les configurations, mais il faut faire la bonne sélection dans le nombre de contacts... si tu sélectionnes "2", il n'y a bien que 2 possibilités... droit ou tourné... bien que ce soit une TJD...



Dans la réalité, ce dispositif n'existe pas (il me semble...), une TJD possède au moins 2 actionneurs.

Jean_01 a écrit:

Dans leur position sur l'image, position déviée, la TJD ne peut être traversée qu'en courbe. Il n'y a aucun problème de perte de contact sur le coeur grâce aux picots de la voie et à la longueur du patin sous la loco.

Bonjour, oh la belle aiguille...Toutefois vu la position sur l'image, la courbe du haut va être difficile à prendre de droite à gauche, non
A+
