 aide profil avancé de vitesse

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant
AuteurMessage
DiCoS69



Nombre de messages : 8728
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: aide profil avancé de vitesse   Jeu 10 Fév - 13:24

nicosl299 a écrit:
Voilà les profils de 3 machine que j'ai réalisé ce matin :
ca va mieux tout de suite ?
Comme tu dis !
Par contre, tu n'as pas indiqué la distance du point de contact dans tes 2 premiers profils...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Jeu 10 Fév - 13:27

Non j'ai oublié quand j'ai fait les mesures et je m'en suis rendu compte après
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01



Nombre de messages : 5040
Age : 69
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: aide profil avancé de vitesse   Jeu 10 Fév - 14:47

Et si je peux me permettre, aucune de tes machines n'a sa vitesse max correctement ajustée. Tu peux aussi, sans doute, mieux faire sur la vitesse de seuil Smile

Donc tu abaisses CV5 d'un chouia sur chaque machine, tu retouches éventuellement un p'tit coup CV6, tu bidouilles un peu CV2, tu mets tes points de contact aux locos oubliées et ...

tu recommences Laughing Laughing

Un bon profil de vitesse, ce n'est jamais un perte de temps.

Jean Smile

_________________
V5.8, V7F1 à F8, V8A3 à F6 Gold (Silver) Intellibox I et S88, DCC,  PCs sous Vista(32 bits) et W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean En ligne
roque.sylvain



Nombre de messages : 266
Age : 30
Localisation : Région de Giverny et de Epinay sur Orge
Emploi : Ingénieur d'étude en biologie
Loisirs : Le train, le train...et les Lego
Date d'inscription : 03/01/2010

MessageSujet: Re: aide profil avancé de vitesse   Jeu 10 Fév - 14:56

je sens que je vais vite me faire un tronçon de voie de 3 mètre bien en ligne avec les contacts pour refaire toutes mes machines, heureusement que ce forum est là !!!! Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Jeu 10 Fév - 15:07

Sad Sad Sad Smile Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
roque.sylvain



Nombre de messages : 266
Age : 30
Localisation : Région de Giverny et de Epinay sur Orge
Emploi : Ingénieur d'étude en biologie
Loisirs : Le train, le train...et les Lego
Date d'inscription : 03/01/2010

MessageSujet: Re: aide profil avancé de vitesse   Jeu 10 Fév - 15:16

merci à toi nocosl299, grace à toi, tout le monde est à fond dans le profil des vitesses, du moins surtout nous 2 je pense et merci aux autres pour leur aide.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Leon de Senlis



Nombre de messages : 181
Age : 73
Localisation : Senlis 60300
Emploi : Retraite
Loisirs : Train Peche Petanque
Date d'inscription : 03/08/2007

MessageSujet: Re: aide profil avancé de vitesse   Jeu 10 Fév - 16:52

+1 moi aussi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Renaud



Nombre de messages : 954
Age : 62
Localisation : Grenoble
Emploi : Médecin
Date d'inscription : 31/01/2008

MessageSujet: Re: aide profil avancé de vitesse   Jeu 10 Fév - 18:55

+1 moi aussi... aussi

Heu.... je crois n'avoir indiqué sur aucun de mes profils de vitesse les "points de contact"... Qui aurait la gentillesse de me rappeler de quoi il s'agit et quelle importance ?

Par ailleurs, la nécessité de compenser le freinage pour un arrêt précis (à des valeurs telles que 10 ou 20) signifie t-elle que le profil est mauvais ?

Pour nicosl299, je ne comprends pas pourquoi tu limite une CC 72000 à 100 km/h ? (elles étaient limitées à 140 ou 160) ? Impératifs de la géométrie de ton réseau ? (Même remarque pour la 22200).

Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://www.dropbox.com/sh/cv2jlie4h939e9o/AADZhOxnO_ciSa_55vqf5
DiCoS69



Nombre de messages : 8728
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: aide profil avancé de vitesse   Jeu 10 Fév - 19:58

Renaud a écrit:
+1 moi aussi... aussi

Heu.... je crois n'avoir indiqué sur aucun de mes profils de vitesse les "points de contact"... Qui aurait la gentillesse de me rappeler de quoi il s'agit et quelle importance ?
Il faut indiquer, arrondi au cm, la longueur entre le plateau des tampons et le premier essieu qui prend le courant. TC l'incorpore dans son calcul pour les distances d'arrêt et de freinage. Cest surtout très important quand les prises de courant ne sont pas symétriques.
Renaud a écrit:

Par ailleurs, la nécessité de compenser le freinage pour un arrêt précis (à des valeurs telles que 10 ou 20) signifie t-elle que le profil est mauvais ?
Généralement, oui.
En fait, plus la courbe est linéaire, moins il y a besoin de compensation de freinage. C'est un paramètre assez difficile à gérer, aussi, moins y'en a, mieux c'est !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
rico



Nombre de messages : 5095
Age : 51
Localisation : Région de Vitré (35)
Emploi : Formation technique en automatismes
Loisirs : Train HO et bricolage en tout genre
Date d'inscription : 11/05/2008

MessageSujet: Re: aide profil avancé de vitesse   Jeu 10 Fév - 20:30

Pour ma part, plus la courbe est linéaire, moins il y a de précision d'arrêt, surtout à basse vitesse, et ce quel que soit la loco!

Un CV6 bas permet d'avoir plus de points à faible allure et améliore très considérablement les distances d'arrêt quelque soit la vitesse d'entrée sur un canton.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Bernard



Nombre de messages : 1893
Age : 65
Localisation : Sailly lez lannoy
Emploi : Architecte
Loisirs : Modélisme.... alpinisme...
Date d'inscription : 20/02/2009

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 6:54

Oh Nicos pas de panique...
La première fois que j'ai tournais avec TC je n'avais fais aucun profil... Pour ma petite briqueterie cela n'avait pas d'importance décor pas fini réseau en pleine construction.

J'ai ensuite fais mes premiers profils cela a beaucoup amélioré les choses...

Actuellement je suis en train de peaufiner les choses car je veux des arrêts plus précis et je voudrais faire du dételage Kadee donc là c'est quelques cm...
Je vais donc faire mieux et plus précis. mais depuis ce qui m'apparaissait une montagne il y a 18 mois m'est maintenant devenu familier. En bref quand on vient d'avoir son permis de conduire on ne fais pas du rallye et on ne conduit pas une formule1
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 7:46

Bonjour et merci pour votre soutien à tous. Ce n'est pas moi qu'il faut remercier mais ce qui ont des réponses à mes questions. Je ne fais que poser les questions, ce n'est pas moi qui ai les réponses.

Encore un essai de mon 72000

[img][/img]

C'est pas mal non ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jean_01



Nombre de messages : 5040
Age : 69
Localisation : Annecy-Le-Vieux
Date d'inscription : 25/06/2007

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 7:53

Oui, oui, c'est bien Smile Smile

Les petites aberrations en haut de la courbe sont dues au décodeur;

Jean

_________________
V5.8, V7F1 à F8, V8A3 à F6 Gold (Silver) Intellibox I et S88, DCC,  PCs sous Vista(32 bits) et W7(64 bits)
Beta en test de TC et en lecture de bouquins :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://perso.numericable.fr/dagron.jean En ligne
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 7:58

cheers cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8728
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 8:10

Maintenant, il faut indiquer des longueurs de ralentissement égales à la distance d'arrêt moins 2 à 3cm et ça devrait coller.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
DiCoS69



Nombre de messages : 8728
Age : 69
Localisation : Haut Beaujolais 69
Emploi : Retraité
Loisirs : Tous loisirs techniques
Date d'inscription : 10/12/2008

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 8:14

rico a écrit:

Un CV6 bas permet d'avoir plus de points à faible allure et améliore très considérablement les distances d'arrêt quelque soit la vitesse d'entrée sur un canton.
Ton raisonnement tient la route, à voir... Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 8:15

Je parametre déjà mes locs et après on verra .....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PQ21



Nombre de messages : 293
Localisation : Côte d'Or
Date d'inscription : 15/11/2007

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 8:20

Bonjour,

Si je puis me permettre, ce profil peut encore être assez sensiblement amélioré:

augmenter au maximum( en fonction du profil de la zone de mesure) le paramêtre distance( de telle sorte que pour la partie supérieure du profil, la loco ait le maximum de temps pour atteindre les vitesses importantes)

augmenter très,très légérement CV2
la vitesse de seuil pourra peut-être être diminuée.

augmenter très sensiblement CV6( il y a des décodeurs pour lesquels CV6=1/2CV5 n'est pas appliquable???)
Il faudra peut-être diminuer un tout petit peu CV5

et faire ensuite la compensation de freinage( plus les zones départ( rebroussement-1) et arrivée ( Block4-1) sont longues et en ligne droite, meilleure sera la mesure.

Et comme l'on dit: ce n'est que mon avis...!

Bonne journée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PQ21



Nombre de messages : 293
Localisation : Côte d'Or
Date d'inscription : 15/11/2007

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 8:28

Complément à mon message précédent:

Si j'ai bien regardé le réseau de nicosl299, il y a un aiguillage inclus dans la zone de mesure,
à mon avis à proscrire.

Ce n'est que mon avis!


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 8:37

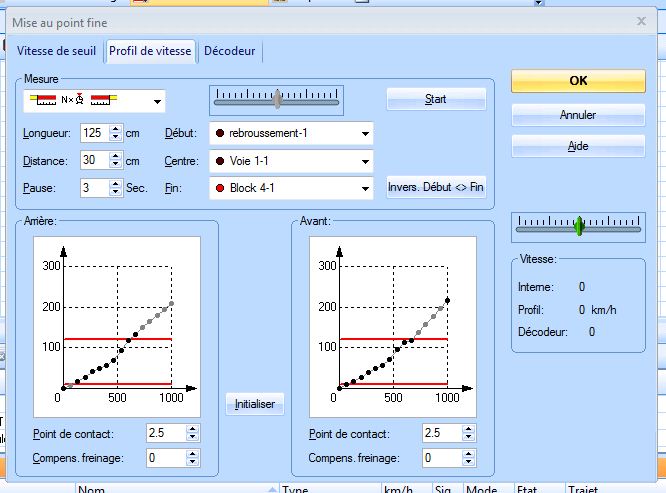

Je viens de faire un parametrage avec mon 67400

[img][/img]

Qu'est ce qu'il faut modifier ? Je suis un peu perdu
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Yann



Nombre de messages : 1624
Age : 34
Localisation : Suisse - Entre Lausanne et Vevey
Date d'inscription : 25/06/2007

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 8:46

nicosl299 a écrit:
Qu'est ce qu'il faut modifier ? Je suis un peu perdu

Il faut diminuer la valeur du CV5 (vitesse max) pour qu'il corresponde à la vitesse max que tu as rentré dans TrainController qui, à voir ton trait rouge supérieur, doit être 120 km/h.
Modifier peut-être aussi CV6 en conséquence à environ la moitié de CV5.

_________________
A+ Yann
Mes tuto vidéo sur TrainController => http://www.youtube.com/TheDigitrain <=
Mon blog => http://blogyann.blogspot.ch <=
TC 8 Gold-Silver/+SmartHand Mobile/+Net/H0 3 rails/2rails/Tams MasterControl/rétro. bus Selectrix SLX 852/Compaq 2 GHz, MacPro 2.66 GHz Quad-Core Intel Xeon/VMWare Fusion/Windows 7/XP Pro SP3/iPhone 6 iOS 9.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.digi-train.ch/
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 8:51

Ok Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Yann



Nombre de messages : 1624
Age : 34
Localisation : Suisse - Entre Lausanne et Vevey
Date d'inscription : 25/06/2007

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 9:14

Afin de régler le CV5 à la valeur qui correspond à la vitesse max. entrée dans TrainController, j'utilise le wagon tachymètre de Fleischmann qui permet de visualiser la vitesse et de corriger la valeur du CV en fonction.

_________________
A+ Yann
Mes tuto vidéo sur TrainController => http://www.youtube.com/TheDigitrain <=
Mon blog => http://blogyann.blogspot.ch <=
TC 8 Gold-Silver/+SmartHand Mobile/+Net/H0 3 rails/2rails/Tams MasterControl/rétro. bus Selectrix SLX 852/Compaq 2 GHz, MacPro 2.66 GHz Quad-Core Intel Xeon/VMWare Fusion/Windows 7/XP Pro SP3/iPhone 6 iOS 9.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.digi-train.ch/
rico



Nombre de messages : 5095
Age : 51
Localisation : Région de Vitré (35)
Emploi : Formation technique en automatismes
Loisirs : Train HO et bricolage en tout genre
Date d'inscription : 11/05/2008

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 9:27

TC suffit largement pour voir sa vitesse maxi! Pas besoin d'usine à gaz chère!

Sinon, tu peux acheter un radar à la gendarmerie pendant que tu y es!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nicosl299



Nombre de messages : 620
Localisation : Les clayes sous bois 78
Emploi : Cheminot
Date d'inscription : 15/05/2009

MessageSujet: Re: aide profil avancé de vitesse   Ven 11 Fév - 9:53

Je suis en train de penser à un truc. Pourquoi je me fais suer à caler la CV 5 sur TC ? Si je faisais l'inverse ? C'est à dire mettre par exemple la CV5 à 100sur toutes les machines et calculer la vitesse à l'échelle avec RRTC puis mettre la vitesse maxi dans TC ?
On s'en fiche un peu des crans si la machine ne dépasse pas la vitesse maxi ? Je dis peut etre une grosse connerie ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: aide profil avancé de vitesse   Aujourd'hui à 10:30

Revenir en haut Aller en bas

aide profil avancé de vitesse
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 6Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant
 Sujets similaires
-
» Problème profil de vitesse avec X2200
» Profil de vitesse
» Profil de vitesse
» Profil de vitesse et le CV6
» Profil vitesse BR44 Märklin

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur TrainController™ :: RRTC :: La gestion des Trains-
Sauter vers:
