Mon reseau ... de test, et en projet/travaux !

Bonjour,

Je me joins aux "2 Ricains" étant semble t'il un des rares français "Fully Digitrax".
Le materiel Digitrax est fiable et d'un coût intéressant vu la parité Euro/Dollar ( 1,35 env.).

Pour ma part j'utilise des PS Rev. de Tony's train ( Vermont) ou/et des PSX-AR de DCC Specilalities.

Je dois réserver 1 section complète ( 4 inputs) d'un BDL 168

Il existe un "freeware " très intéressant pour le paramétrage des modules : Loconet Checker.

La dernière version des DS 64 est très fiable après l'ajout d'une capa CMS de découplage sur le 5V du microprocesseur.
Le SAV de Digitrax est rapide et efficace.
L'équipe de Tony's au top et de surcroit comprenant le français ( proche de le frontière Canadienne : Essex Junction).
Aucun soucis de commande avec E Blue Card

un bémol : le transponding n'est pas au top et les américains trouvent les manuels peu clairs.
Ce n'est pas mon cas mais il faut prendre le temps de lire et comprendre.
Le point de vue d'un " frenchie " ( ex CERN)

AlanUS a écrit:

... Il existe aussi chez LDT un module de retournement KSM-SG qui offre les mêmes fonctionnalités me semble-t-il, mais dans la même gamme de prix. Demander aussi à CDF, car ils commercialisent cette marque également.

Bonjour,

J'utilise le module KSM-SG de LDT avec satisfaction. L'intêret de ce module, outre le fait qu'il possède une alimentation séparée, est qu'il prévient le court-circuit grâce à deux voies de détection voir schémas ici

A+
Georges

RB 83 a écrit:

Bonjour,

Je me joins aux "2 Ricains" étant semble t'il un des rares français "Fully Digitrax".

Bonjour René,
Attention donc si tu passes en V8, il faut refaire tous tes profils avancés de vitesse...

DiCoS69 a écrit:

RB 83 a écrit:

Bonjour,

Je me joins aux "2 Ricains" étant semble t'il un des rares français "Fully Digitrax".

Bonjour René,
Attention donc si tu passes en V8, il faut refaire tous tes profils avancés de vitesse...

Oui, oui... j'en parle en bas de cette page.

Merci Elie, Merci Yann,

Dans l'immédiat je n'envisage pas la V8
A chaque jour suffit sa peine...
RB 83

Bonjour a tous,

Pour tous ceux que cela interesse, etant en contact direct avec le developpeur de AnyRail, j'ai mis a sa disposition le fichier AnyRail de mon reseau. David vient de le publier sur son site dans la section exemples qui se trouve sur http://www.anyrail.com/examples_en.html. Donc, si cela vous tente de faire joujou, ne vous genez pas !

Pour les autres points abordes plus hauts, oui, Digitrax est tres fiable. Je suis enchante de ces produits et de leurs possibilites.
Il est vrai que pour le transponding, j'aurais prefere les voir adopter RaiCom ... mais la, faut pas rever ... helas.
Prochainement, je compte faire quelques essais de Transponding Digitrax avec TC dans le but de bien determiner le placement de ces sections de feedback.
Je pense que les gares cachees sont des endroits parfaits pour cette application.

@RB 83: Si tu as des conseils a partager concernant le Transponding Digitrax, je suis preneur !

La construction des modules continuent ... bientot quelques photos supplementaires ...

A suivre ... et joyeux noel a tous !

Outre la taille du réseau, c'est un bel exemple d'utilisation de AnyRail ! Chapeau.

Et joyeux Noël évidemment!

Bonjour à tous,

Concernant le transponding voici mes remarques :
J'ai fait des essais avec 4 BDL 168 + 4 RX4
Il faut suivre de près les recommandations "Digitrax " concernant le câblage !!
Seuls les décodeurs locos Digitrax sont utilisables (câblage spécifique).
La fiabilité ne me parait pas évidente

Enfin une loco déposée sur le block N ne sera détectée qu'après un déplacement sur le block N+1.

En un mot je ne suis pas très convaincu mais il faudrait voir les nombreux messages sur le forum US de Digitrax.
Les avis sont très partagés.

De mon coté je vais faire des essais de commande aiguillages par servo motor de Tamvalley depot avec le module : QuadLN Loconet servo driver.

Ce produit est il connu en france avec également sa programmation sous JMRI ?
Cordialement
RB 83

Bonne annee a tous, avec l'an nouveau, voici une petite mise a jour des progres ...

La construction des modules qui font le coin est terminee. Objectif de fin d'annee atteint puisque j'avais comme objectif d'avoir les modules de base de cette structure termines pour ce 31 Decembre.

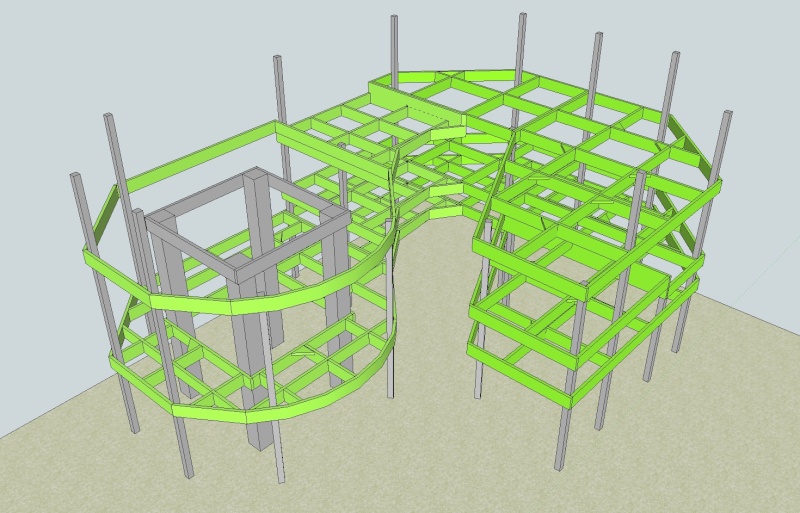

Les parties en vert sont les parties construites.



Voici une photo des modules reels qui ne sont pour l'instant qu'empiler les uns sur les autres.



Maintenant que je viens enfin de recevoir les pieds ajustables en quantites suffisantes, je vais pouvoir passer a l'assemblage des modules construits ...
On y voit 2 types de pieds. Des pieds ajustables de petite taille pour les pieds etroits (30 au total), et un pied plus large (j'en ai 12 en fait) pour les bases centrales des rampes helicoidales afin de donner de la stabilite a l'ensemble depuis son centre puisque ces pieds sont plus larges et plus lourds).



Ensuite, j'ai fait une petite centaine de modification (visible et non visible) dans la modelisation 3D afin d'y rajouter des details importants tel que la position des tiges filetees pour les helicoidales.
On les distingue bien sur la figure ci-dessous.



Cela m'a permit de corriger des erreurs du genre de celle qui est visible ci-dessous (AVANT et APRES)

AVANT: Vous voyez l’erreur ?


APRES:


Une nouvelle version de l'animation 3D va bientot suivre ... car j'ai rajoute toute une series de details (visibles et moins visibles).
J'ai du aussi elargir un couloir ... une erreur de mesure me faisait croire que j'avais 60 cm dans les couloirs, mais en realite sur le plan 3D, je me retrouvais avec un passage de 50 cm ...
J'ai donc du retrecir l'espace du reseau a cet endroit de 10 cm ... avec tous les deplacements de voies, refonte d'une helicoidale sur une courbe legerement plus serrees, donc une pente legerement plus forte mais qui ne depasse pas les 2% (ouf ! ). C'etait du boulot de faire cette correction ... rien qu'en 3D ... alors j'ose meme pas imaginer la catastrophe si j'avais decouvert cela durant la construction ... une centaine de clics de souris sont plus faciles a faire qu'une centaire de coup de scie et de vis a refaire ...

Pour le reste, apres l'assemblage de ces quelques modules (les 12 premiers), Les essais TC pour le transponding et la signalisation (type SNCB avec des feux et decodeurs b-models) sont au programme pour les prochaines semaines ... cela variera les plaisirs apres 1 mois de menuiserie ...

Bonne journee ... A suivre ... et a bientot !

Je l'ai déjà écrit, mais je le répète : quel boulot ! Chapeau
Ceci étant, vu la taille du réseau cette préparation minutieuse me semble effectivement assez indispensable.
Quels logiciels utilises-tu pour les vues 3D ?

Le cintrage des boiseries latérales de la rampe est très esthétique, mais impose des contraintes au matériau qui risquent d'être nuisibles dans le temps... avis personnel.
A moins qu'elles n'aient été cintrées à chaud...

AlainUSA a écrit:

On y voit 2 types de pieds. Des pieds ajustables de petite taille pour les pieds etroits (30 au total), et un pied plus large (j'en ai 12 en fait) pour les bases centrales des rampes helicoidales afin de donner de la stabilite a l'ensemble depuis son centre puisque ces pieds sont plus larges et plus lourds).

A mon avis, la grosseur des poteaux centraux n'est pas nécessaire, 2 sections de tasseau de 50 x 20 montées en L seraient suffisantes.

AlanUS:: Oui, ce genre de plans est indispensable pour realiser un tel reseau. En effet. Impossible de projeter tout cela en 3D dans sa tete en evitant les erreurs de design. Mais meme si la 3D aide considerablement a trouver les fautes, les surprises a la construction seront la quoiqu'on fasse, mais cela diminue considerablement les risques et cela permet d'y voir beaucoup plus clair.

Pour les rails, j'utilise AnyRail avec un export 3D en format DAE. Pour la 3D, j'utilise Sketchup qui existe en version gratuite (de base) et payante (version Pro). Sketchup est disponible en Francais (et en Anglais). Voici une table de comparaison entre la version gratuite et la version Pro: http://www.sketchup.com/intl/en/product/whygopro.html. La version gratuite suffit AMPLEMENT pour faire tout cela ... (tel que le import/export DAE, ou les animations 3D tel que j'ai partage plus haut). En plus, il y a des "tutorials" en video tres bien faits. En meme pas 15 minutes, et vous avez fait votre premier modele 3D ... Ce logiciel est tellement simple (et pas cher ) qu'il est utile a plein de choses, et pas uniquement pour le design d'un train miniature. J'en ai regarde et essaye plusieurs ... celui-ci est vraiment le meilleur rapport qualite/facilite/prix. Je ne peux qu'encourager tout un chacun de s'y mettre. C'est un investissement personnel qui est loin d'etre perdu. Vraiment.

@DiCo569:
Le cintrage des boiseries latérales de la rampe n'est pas un cintrage du bois utlise dans les autres parties (3/4 de pouce d'epaisseur soit 19 mm). Il s'agit en fait d'un cintrage de 3 planches de 1/4 de pouce collees et vissees sur toutes leurs longueurs. Ce cintrage en couches fines de 1/4 permet une courbure relativement aisee et reduit considerablement les tensions (meme si pour la premiere construction j'ai du un peu apprendre a maitriser la technique). Evidemment, le temps nous donnera la response, mais je suis confiant etant donne la technique utilisee et recommandee par d'autres experts du bois dans ma region.

"2 sections de tasseau de 50 x 20 montées en L seraient suffisantes". Je ne vois pas bien ce que tu veux dire ... pourrais-tu me faire un petit croquis car cela m'interesse ....

AlainUSA a écrit:

"2 sections de tasseau de 50 x 20 montées en L seraient suffisantes". Je ne vois pas bien ce que tu veux dire ... pourrais-tu me faire un petit croquis car cela m'interesse ....

Voila, ça doit suffire comme poteaux vu qu'il y en a aux 4 coins et que l'ensemble est relié par des traverses:

[img][/img]

Ce sera plus léger.

AlainUSA a écrit:

Pour les rails, j'utilise AnyRail avec un export 3D en format DAE. Pour la 3D, j'utilise Sketchup qui est existe en version gratuite (de base) et payante (version Pro).

Merci pour les informations. Je suis passé à AnyRail il y a quelques mois après avoir eu des déceptions avec Raily 4 que j'utilisais pourtant depuis longtemps, mais que je ne vais pas regretter après avoir goutté à AnyRail.
J'avais déjà vu le nom Sketchup quelque part. Je vais regarder, surtout en connexion avec AnyRail.

Pour le cintrage de panneaux j'ai pratiqués déjà avec succès mais il faut prendre un matériau fin et en collés plusieurs couches. sauf à s'offrir un CP cintrable mais oui cela existes......

Bernard a écrit:

Pour le cintrage de panneaux j'ai pratiqués déjà avec succès mais il faut prendre un matériau fin et en collés plusieurs couches.

C'est exactement ce que j'ai fait. 3 couches d'1/4 de pouce flexibles, collees et vissees.

Ouah ! Génial !

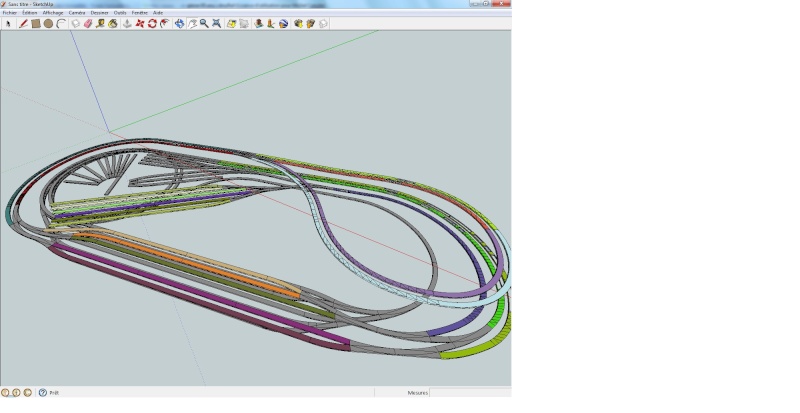

Je viens de télécharger Sketchup et avec un schéma, élaboré auparavant sous Anyrail et importé dans Sketchup sous format DAE, voilà ce que j'ai obtenu en moins de 5 minutes et sans rien savoir du maniement de Sketchup.

[img]


Voilà qui ouvre de nouveaux champs d'aide et d'assistance à la conception d'un réseau
Merci Alain USA pour ce tuyau fantastique.

Scotché par Scketchup !...

A+
Georges

Exactement, Geo69,
la retraite est vraiment épuisante !
Encore un nouveau logiciel à apprendre !
Comme si RRTC ne suffisait pas !
Pourtant, le nom du logiciel ne m'était pas sympathique a priori, il rappelle trop le ketch-up que je déteste : Je préfère la moutarde et le mayonnaise.
Mais pour le coup, chapeau à Anyrail et Google (éditeur de Sketchup) qui nous donne ainsi un logiciel gratuit.

A plus

Vraiment génial Anyrail et Sketchup!
A plus.
Claude

Je suis allé consulter le site d'Anyrail. Je n'ai pas su y trouver la possibilité de créer des aiguillages personnalisés. Cette option existe-t-elle ?
(En ce qui me concerne, créer des appareils raccourcis sur la base des PECO droits ou courbes pour diminuer l'entraxe).

@DiCoS69: Merci pour le petit croquis. Je vais regarder a ca ...

mica75: Ravi de voir que je fais des emules ... Apres avoir suivi quelques tutorials en videos, 15 minutes, et tu auras fait ton premier dessin 3D. Si, si !

bebe8151 a écrit:

Je suis allé consulter le site d'Anyrail. Je n'ai pas su y trouver la possibilité de créer des aiguillages personnalisés. Cette option existe-t-elle ?
(En ce qui me concerne, créer des appareils raccourcis sur la base des PECO droits ou courbes pour diminuer l'entraxe).

@bebe8151: Non. AnyRail ne permet pas de creer des aiguillages personnalises. Seuls les appareils de voie dans les librairies sont disponibles. Et il n'est pas possible de creer sa propre librairie.

Merci pour la rapidité de la réponse. Dommage, Anyrail ne me conviendra pas. Je pouvais disposer jusqu'à présent d'applications de tracé de voie réelle sous Autocad pour lesquelles j'avais créé ma bibliothèque d'appareils de voie HO. Ce n'est malheureusement plus le cas et je cherche une autre solution. Peut-être XtrackCad ?

bebe8151 a écrit:

Merci pour la rapidité de la réponse. Dommage, Anyrail ne me conviendra pas. Je pouvais disposer jusqu'à présent d'applications de tracé de voie réelle sous Autocad pour lesquelles j'avais créé ma bibliothèque d'appareils de voie HO. Ce n'est malheureusement plus le cas et je cherche une autre solution. Peut-être XtrackCad ?

Avec un ami, on avait commencer ca sous Sketchup ... c'est faisable a condition de maitriser le logiciel et toute la geometrie des appareils dans ses moindres details ... mais la, j'avoue qu'on a arreter car c'est quand meme pas mal de boulot. Il faut dire aussi que ce fut a l'epoque de AnyRail 4 qui n'avait pas encore d'export 3D. Le but etait donc d'avoir mes appareils de voie en Sketchup peu importe si ceux-ci furent "custom" ou standard .. a defaut de pouvoir les importer, c'etait une solution envisagee ... avant d'en parler au developpeur de AnyRail. Et un jour le 3D export AnyRail fut !
Mais si tu maitrises AutoCad, cela ne devrait pas etre une plaie de faire ca sous Sketchup ... Bon, AutoCad, c'est autre chose evidemment ... A voir ...
Sinon, il y a aussi DraftSight ...

Voici deux exemples que nous avions realises a l'epoque en Sketchup 7 encore ... (et aussi une pensee pour cet ami qui y a passe des heures, et m'a, par la meme occasion, lancer dans Sketchup):
