réseau en HOm des chemins de fer rhétique (RHb)

Bonsoir Thierry,

Inskape ! c'est pas vraiment évident de dessiner type dessin industriel !
pour ma Caméo, j'utilise ce logiciel

http://www.ribbonsoft.com/fr/

32 euros pas cher et très bien , facile d'utilisation, genre autocad mais beaucoup plus simple, ça reste du 2D, donc facile . je te le recommande.

puis j'importe mon fichier *.dxf dans addobe illustrator V5 (obtenu une licence pas cher) qui est capable de gérer les différents calques.
Je ne touche à rien, et lance la découpe suivant mes calques à l'aide d'un plugin

Les différents calques me permet de gérer :
mes coupes avec des pressions differentes et plusieurs passage sur le même trait
mes plis, puisque je suis capable de régler la profondeur de découpe et donc faire des plis.
ou carrément mes tracés avec un stylo en remplaçant la lame par un sytlo.
également j'utilise une technique de découpe en coupant d'abord les traits horizontaux puis verticaux, ce qui permet d avoir un coin bien coupé. de plus mes traits de coupe sur les coins je les faits toujours dépasser de quelques dixièmes de millimètres afin d'avoir un coin bien coupé, sans bavure.

seul inconvénient de cette machine c'est que je suis limité à une épaisseur de carton de 0.3-0.4 maxi (j'utilise que du canson) et pour faire des épaisseurs je suis obligé de contre coller plusieurs couche.

Cordialement,

bonjour à toutes et à tous

ça y est la belle saison reprend (enfin presque), les températures étant à nouveau plus clémente je peux à nouveau travailler après mon réseau qui se trouve dans les dépendances (non chauffées)

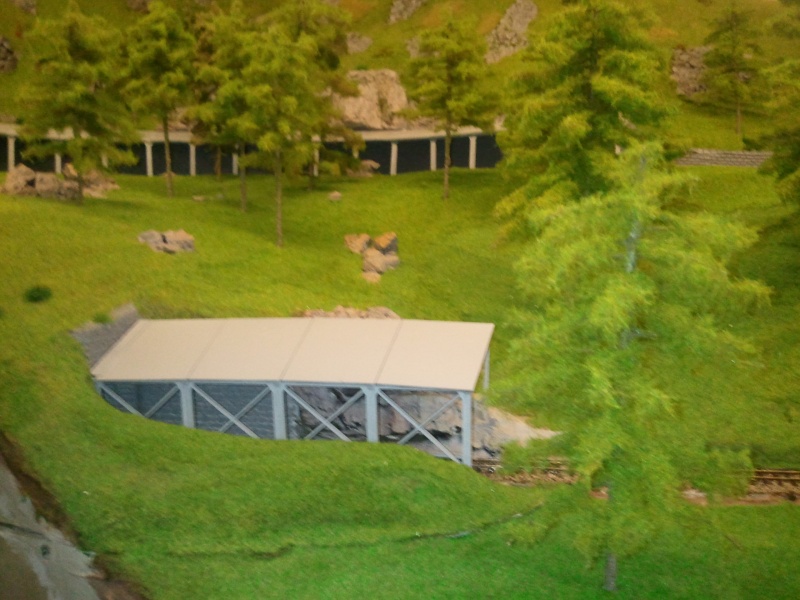

Je m'y suis remis il y a une semaine et j'ai terminé la végétation d'un module à la sortie de la gare d'ALP GRUM.
La particularité de ce module c'est qu'il s'agit du premier ayant quelques arbres... des mélèzes pour être précis.

Des photos étant bien mieux que de longs discours....
et n'oubliez pas plus d'info sur mon site http://bernina.overblog.com/











et pour finir une vue d'ensemble de la partie supérieure de mon réseau... moi ça me plait et à vous ?

Et même si ça nous plait pas, du moment que tu te fais plaisir!

Blague à part, ça me semble très bien!

Bonjour.

Super travail, on se croirait dans la réalité.
Bon courage pour la suite.

Félicitations c est très réaliste.

haagth a écrit:

bonjour à toutes et à tous
Je m'y suis remis il y a une semaine et j'ai terminé la végétation d'un module à la sortie de la gare d'ALP GRUM.
La particularité de ce module c'est qu'il s'agit du premier ayant quelques arbres... des mélèzes pour être précis.

Des photos étant bien mieux que de longs discours....

et pour finir une vue d'ensemble de la partie supérieure de mon réseau... moi ça me plait et à vous ?

Aaahh, enfin quelques conifères...!
Moi, j'aime bien les conifères... et ton réseau aussi...

Dis moi Elie, il y a des conifères dans ton secteur? Sinon, je viens pas te voir!

Bonsoir,

Et bien on voit que le printemps a été humide ... C'est aussi vert que dans mon jardin !... Félicitations pour le décor ...

A+
Georges

rico a écrit:

Dis moi Elie, il y a des conifères dans ton secteur? Sinon, je viens pas te voir!

Ben alors, je suis déçu...
C'est plein de sapins chez moi, on baigne dans la verdure...
Toi aussi tu vas être déçu, ici, pas de vignes, c'est trop haut, que des forêts de sapins, plein partout...

Ne t'inquiète pas pour la vigne. Ça se transporte en bouteilles de nos jours!

Aaahh !
C'est donc ça, ces bouteilles rouge sombre avec des étiquettes...

Mais ne vous caillez pas le lait, ça existe aussi en cubi

bonjour à tous

après ces quelques histoires de vignoble... voici du neuf sur mon réseau...
eh oui grace aux WE plolongés de mai on peu doucement avancer
j'en ai donc profité pour travailler après la gare d'ALP GRÜM

et voilà ce que ça donne









bien sur plus de photos et de détails sur mon site http://bernina.overblog.com/

profitez en également pour jeter un coup d'oeil à ma page laser... qui n'est toujours pas piloté par RRTC

cordialement
Thierry

C'est toujours aussi joli tout ça! Ça laisse rêveur...

Décidément, je ne me mettrais jamais au vrai décor. C'est trop compliqué pour moi, trop long et demande trop d'imagination.

rico a écrit:

C'est toujours aussi joli tout ça! Ça laisse rêveur...

Décidément, je ne me mettrais jamais au vrai décor. C'est trop compliqué pour moi, trop long et demande trop d'imagination.

bonjour RICO

compliqué ça n'est pas, par contre c'est vrai qu'il faut être patient et perséverant... mais c'est du modelisme c'est certain ça ne se fait pas en 2 jours

cdlmt
Thierry

Patient, c'est pile-poil ce que je ne suis pas! Persévérant, par contre oui, y compris dans les c---ries!

bonjour à tous

quelques photos de l'avancée des travaux... Une mention spéciale pour élie : la foret de connifères s'agrandie :-)

et comme toujours plus de photos sur http://bernina.overblog.com/

cdlmt
thierry

Magnifique, bravo

et comme vous êtes sympa une petite vidéo d'un train en HOm roulant dans une verdure artificielle

haagth a écrit:

bonjour à tous

quelques photos de l'avancée des travaux... Une mention spéciale pour élie : la foret de connifères s'agrandie :-)
cdlmt
thierry

Ce n'est pas encore la forêt, mais j'apprécie ton petit bosquet...

C'est vrai que ces trains sont très sympa....j'ai eu l'occasion de faire la bernina express en Mars hummmm..en rame Allegra

(celle de chez Bemo me fait bien envie mais ....400 roros !!!) et puis si je fais un bout de HOm sur 2 mètres !!! ce serait gâché...

SOUVENIRS :

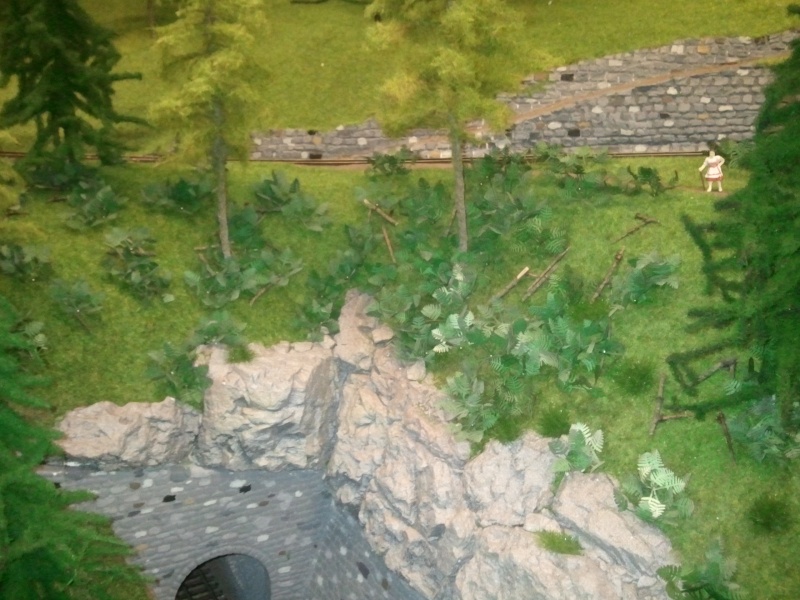

bonjour à tous

après quelques jours de vacances je me suis remis au travail, et l'a dit très justement elie "ça n'est pas encore de la forêt"
j'ai donc constaté qu'il manquait des branches cassées et des fougères.
Pour les branches cassées ça trop de problèmes...
Pour les fougères c'est une autre histoire...
NOCH fabrique des fougères en papier plastifié... mais il vend ça à 5€ les 9 fougères
Mais grâce à mon laser (piloté par train controller :-) je me suis dit que je vais essayer de faire la même chose
j'ai donc fait un premier jet de 300 fougères (de quoi couvrir une surface de 20x20cm)
Pour info un brin de fougère fait environ 15mm
voilà ce que ça a donné









Vu la surface de forêt que j'ai sur mon réseau... j'en ai pour un moment

cordialement
Thierry

C'est plutôt bien réussi, tu vas pouvoir rentabiliser ta machine si tu t'en occupes un peu... quel matériau as-tu utilisé ?
Pour la quantité, en forêt, les fougères ne sont pas très abondantes (ce sont des fougères aigles, un peu différentes de ce que tu as représenté. Je t'en joins un spécimen réel), à part dans les portions déboisées où elles partagent le terrain avec les ronces, les lierres, les digitales, des petits arbustes, etc...

" />

bonjour Elie

le matériel utilisé est des plus simple... une feuille de papier genre 90g verte clair sur laquelle j'applique un coup de bombe de peinture vert + foncé... et le tour est joué
je vais faire des nuances concernant l'occupation du sol par les fougères

cdlmt
Thierry

bonjour à tous

pour ceux qui n'ont pas pu partir cet été un petit film de mes vacances



Eh oui moi aussi je suis resté près de mon réseau cet été.
Cela dit j'en ai profité pour m'occuper sérieusement de la gestion des trains et en particulier de train Controller.
il y avait plein de petits problèmes qui faisait que de temps à autre tout s'arrêtait

• un train qui s'arrête un peu trop loin sur l'aiguille suivante non encore en position et toc cours jus

• les aiguillages qui de temps à autre ne changeaient pas ??? pour ceux qui ne le savent pas attention au mélange LENZ LS150 et moteur PECO; les moteurs PECO sont consommateur de courant et le LS150 à une protection contre cette surconsommation de courant... il se met en rideau sur la sortie qui a trop consommée conclusion cette aiguille ne change plus à la prochaine impulsion. Cela vient du fait que le LS150 ne fourni que 3A par seconde si un même LS150 est sollicité pour plus de 3A par seconde... il considère cela comme une surcharge Il faut alors éteindre et allumer la source en courant continu. Pour y remédier augmenter allez dans "configurer les systèmes numériques > sélectionner votre source numérique > cliquez sur changer > et augmentez la valeur dans intervalle

• Un wagon qui déraille de temps à autre par ce que la courbure de l'aiguille sur laquelle il passe n'est pas absolument parfaite GRRR

• Un train que train controller n'arrête pas et qui continue à 1% par ce que le profil de vitesse démarre trop bas... c'est gênant quand les trains s'arrêtent les uns derrière les autres dans un tunnel GRRRRR

• Mettre en place des itinéraires à options avec des conditions et des automatismes... une fois qu'on a compris il faut reconnaitre que train controller c'est quand même vachement balaise

• etc etc etc


Bref vous l'avez compris plein de petits tracas... mais qui sont maintenant résolus et le tout fonctionne comme une horlogerie suisse, un vrai régal pour les yeux
Sur mon petit réseau fonctionne maintenant en plein automatisme ou en démarrage manuel sur simple pression d'un bouton poussoir 17 trains complets, circulant sur une voie unique les uns dans un sens les autres en sens inverse, c'est assez surprenant tout ce que train controller peut et sait gérer

bien cordialement
Thierry
